높은 가교결합 조밀도 HAA 폴리에스테 수지 25kg 내화학성

높은 가교 밀도를 가진 분말 코팅을 위한 HAA 폴리에스터 수지 NH6361

◇ 신청:

NH-6361은 160℃에서 경화되는 93:7 Primid XL 552 분말 코팅용으로 설계된 포화 카르복실 폴리에스테르 수지입니다.

분말 코팅의 장점

1. 건강 및 환경 보호

코팅 성능을 달성하기 위해 추가되는 모든 종류의 액체 화학 유해 필름 형성, 분산, 습윤, 레벨링, 부식 방지 및 곰팡이 방지 첨가제가 생략됩니다.

2. 편리한 운송 및 보관

일반 도료는 약 20~50%의 물 또는 용제를 함유하고 있는 반면, 분체 도료는 물이나 용제 없이 완전히 고체로 되어 있어 운송이 편리하고 안전합니다.또한, 물 또는 용제를 함유한 코팅은 운송 및 보관 온도가 0℃ 미만일 경우 동결되는 경향이 있습니다.이 문제는 분체 도료에는 존재하지 않습니다.

3. 방부제가 필요하지 않습니다.

전통적인 액체 코팅에는 물과 박테리아 음식이 모두 있으며 박테리아에 의해 오염되기 쉽습니다.따라서 변질을 방지하기 위해 방부제를 첨가해야 하며, 라텍스 분체도료는 박테리아 오염이 없고 방부제가 필요하지 않습니다.

4. 페인트 냄새

일반적인 기존 코팅 냄새 잔여물에 비해 이 코팅은 빠르게 분산되어 즉시 사라진다고 할 수 있습니다.

◇ 기본 기능:

높은 가교 밀도

우수한 내화학성

좋은 기계적 성질

◇ 사양:

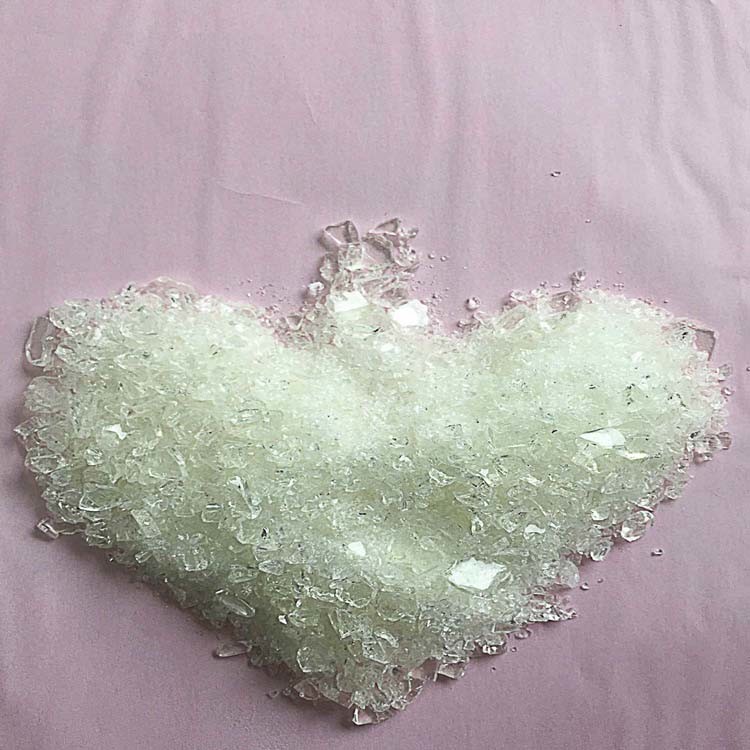

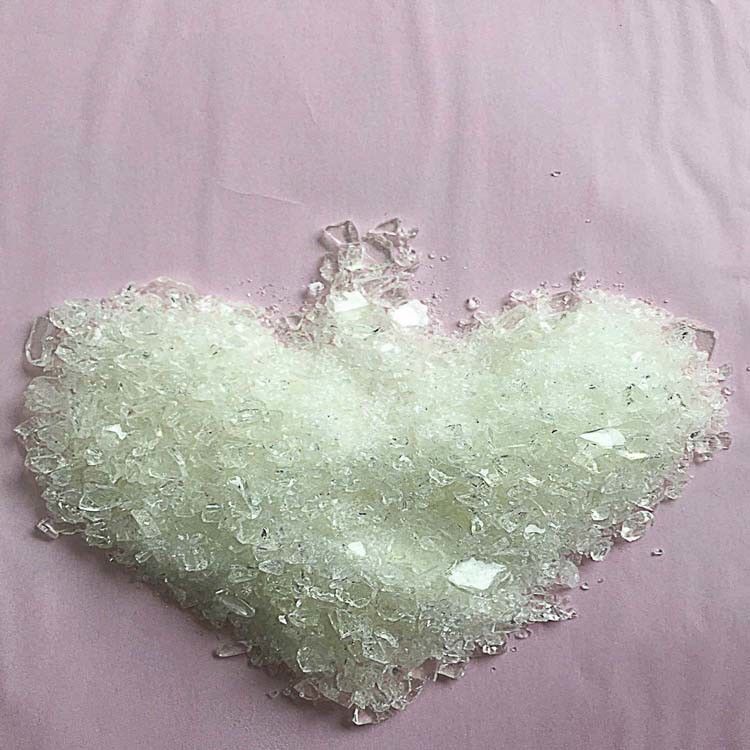

성상: 백색 또는 담황색 투명한 조각

색상(50%DMF): 최대: 2

산가(mgKOH/g): 48~53

연화점(℃):95~105

유리전이온도(℃):~55

용융점도(200℃, 콘/플레이트, mPa·s): 3000±700

180℃에서의 반응성(s, 7% XL552): 80±30

◇ 추천 제형:

◇ 압출 조건:

2축 압출기

구역 I: 90~110℃ 구역 II: 110~120℃

회전 속도: 500~1200rpm

분말의 섬도: <100μm

◇ 신청조건:

정전기 살포: 40~70KV

도막 두께: 50~70μm

탈지 냉연 강판 0.5mm

◇ 경화 요건: 160℃×10분

◇ 필름 속성:

Gel time(180℃,sec) 60~90

수평유량(180℃), mm: 20~25

광택(60°): ≥85%

굽힘(φ1mm): 통과

접착제(1mm, 등급): 0

연필 경도: ≥1H

임팩트(50cm) : 합격

◇ 포장:

PE 부대, NW 25KG±0.1KG/가방

비고:모든 폴리에스터 수지는 주문을 받아서 만들어질 수 있었습니다 주석 없음 (NS) ,안티 가스 버너(NS),트리보 건(티) 그리고 개화 방지(NS)
