| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| 모델 번호: | NH6485 |
| 최소 주문 수량: | 500KG |
| 가격: | negotiable |
| 포장 세부 사항: | 25kg/PE 가방 , 875KG/팔레트 , 17,500KG/20GP |
| 배달 시간: | 10일 |
| 지불 조건: | T/T, L/C, D/P |
| 공급 능력: | 80,000톤/년 |
| 상술: | HAA는 병을 고칩니다 | 애플리케이션: | 열 전도 인쇄 분말 코팅 |
|---|---|---|---|
| 장점: | 열 전도에 능숙합니다 | 가황 속도: | 94/6 |
| 경화 조건: | 180' C/15mins | 특성: | 우수한 레벨링, 기계적인 특성 |
| 강조하다: | 94:6 포화 폴리에스터 수지,HAA는 폴리에스테르 수지를 포화시켰습니다,HAA 파우더 폴리에스테르 수지 |
||
열 전도 HAA 식 분말 코팅을 위한 프리미드 폴리에스테르 수지 NH6485
◇ 애플리케이션 :
NH-6485는 폴리에스테르 / 프리미드 분말 코팅 시스템을 위한 포화된 카르복실 폴리에스테르 수지입니다.
열 전도 분말 코팅에 적합합니다.
◇ 기본 특성 :
우수한 기계적인 특성
우수한 유동화
열기 전송 프린팅에 좋습니다
◇ 상술 :

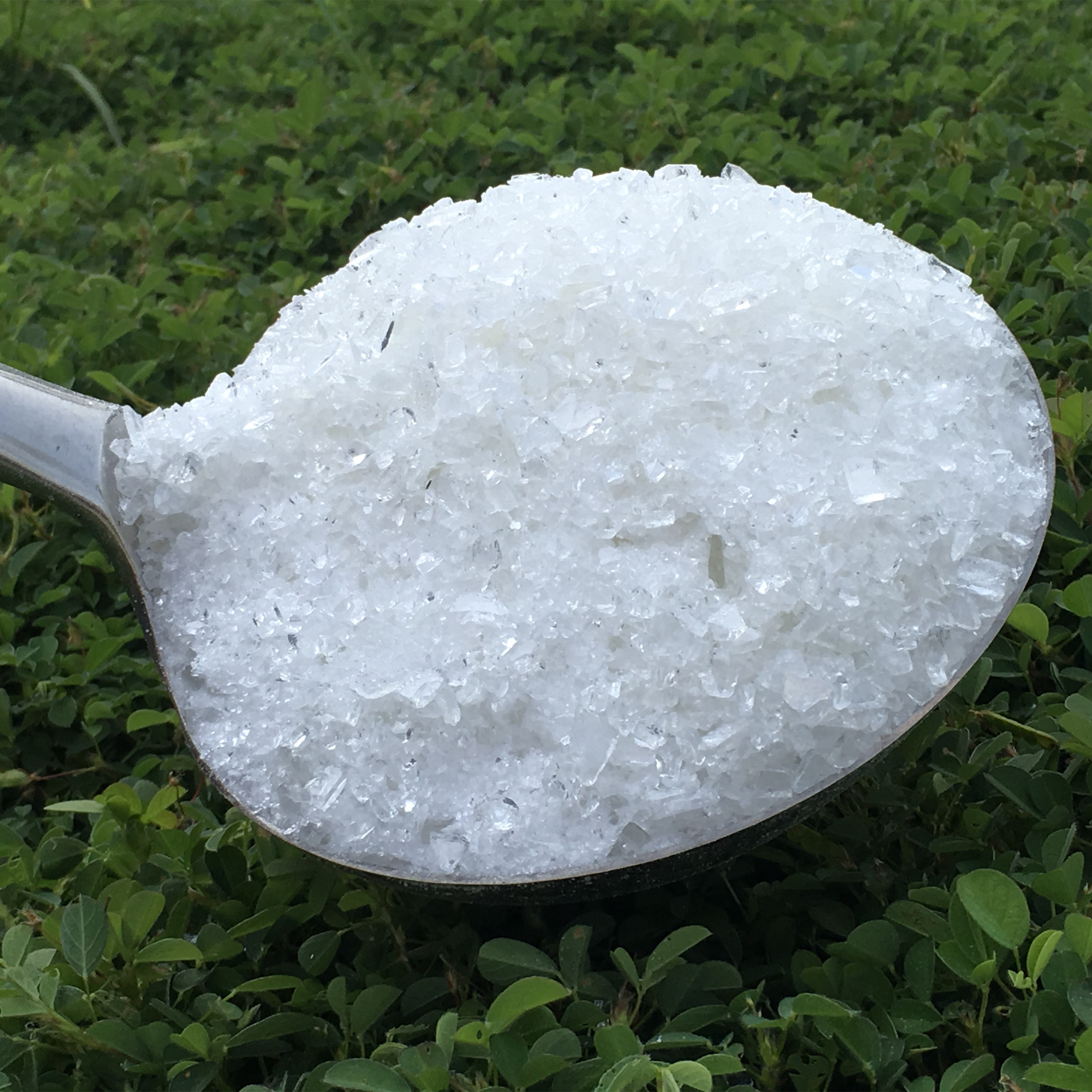

하얗거나 가벼운 등장은 투명한 조각을 노랗게 합니다
색(50%DMF) : 최대 :2
산 number(mgKOH/g) : 49~55
둔화된 핵심(C) : 101~1-1
유리전이 임시.( C) : ~55
융해 점도 (200C, 콘 / 플레이트, mPa·s) : 3000±500
180C(s, 6% T-105)에 있는 반응 : 150±30
◇는 체계화를 권고합니다 :
| NH-6485 | T-105 | TiO2 | BaSO4 | 레벨링제 | 벤즈이온 | 701 | 703 | 4110 |
| 564 | 36 | 200 | 180 | 8 | 4 | 4 | 4 | / |
| 564 | 36 | / | 356 | 8 | 4 | 6 | 4 | 22 |
◇ 압출 조건 :
2개 나사 압출기
구역 I : 90~110C 제2핵지대 : 110~120C
혁명의 속도 : 500~1200rpm
파우더의 훌륭함 : <100μm
◇ 응용프로그램 조건 :
다음과 정전 용사 : 40~70KV
도막 두께 : 50~100μm
기름을 뺀 냉간 압연 강철 0.5 밀리미터
◇ 경화 요구조건 : 180C×15min.
열 전도 프린팅 시간 : 180C×2min.
◇ 박막 특성 :
겔 time(180C,sec) 100~200
수평식 flow(180C,mm) : 26~28
해설 (60') : ≥88%
굽힘(φ1mm) : 통과
Adhesive(1mm,grade) : 0
펜슬 경도 : ≥1H
영향 (50cm) : 통과
◇ 패키징 :PE 가방, 북서 25KG±0.1KG / 가방
발언 :모든 폴리에스테르 수지는 있을 수 있었고 비주석 (A), 반대 가스 버너(G), 마찰 총(T)와 (F)를 안티-블루밍에 특화합니다
