| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| 모델 번호: | NH6566 |
| 최소 주문 수량: | 500KG |
| 가격: | negotiable |
| 포장 세부 사항: | 25kg/PE 가방 , 875KG/팔레트 , 17,500KG/20GP |
| 배달 시간: | 10일 |
| 지불 조건: | T/T, L/C, D/P |
| 공급 능력: | 80,000톤/년 |
| 상술: | HAA는 병을 고칩니다 | 애플리케이션: | 낮은 템프. 치료 분말 코팅 |
|---|---|---|---|
| 장점: | 낮은 템프. 그리고 속경화 | 비율: | 95/5 |
| 경화 조건: | 150' C/15mins 또는 180' C/6mins | 특성: | 좋은 기계적 성능, 기후 견딜성 |
| 강조하다: | HAA 폴리에스테르,빠른 경화 HAA 폴리에스테르,HAA 열경화성 폴리에스테르 수지 |
||
프리미드 분체 도료를 위한 HAA 저온과 빠른 경화 폴리에스테르 수지 NH6566
◇ 애플리케이션 :
NH6566은 비율 95:5에 있는 폴리에스테르 / 프리미드 분말 코팅 시스템을 위한 포화된 카르복실 폴리에스테르 수지입니다.
◇ 기본 특성 :
저온 큐어링 (155C×15min 또는 180C×6min)
좋은 기계적 성능
좋은 기후 견딜성
우수한 저장 안정성
◇ 상술 :

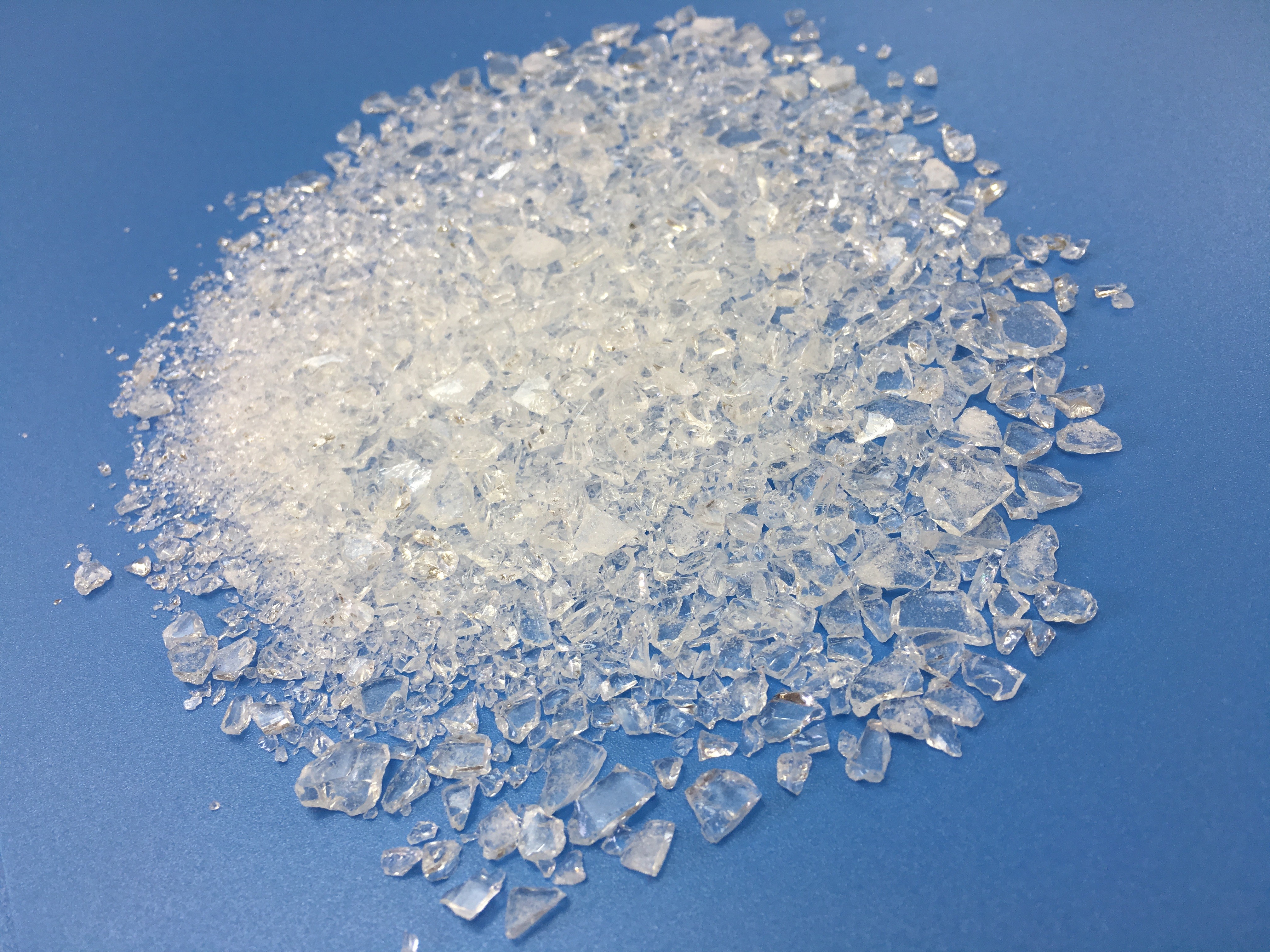

아페아란치 : 하얗거나 창백한 노란 투명한 조각
색 (50%DMF) : 최대 : 3
산 number(mgKOH/g) : 32~38
둔화된 핵심(C) : 100~110
유리전이 임시.(C) 다음 ~57
융해 점도 (200C, 콘 / 플레이트, mPa·s) : 4600±1000
180C(s, 5% T105)에 있는 반응 : 120~300
◇는 체계화를 권고합니다 : NH6566-T105
| NH-6566 | T105 | Filler&pigment | 유동제 | 벤조인 수지 | 701 | 703 |
| 566 | 30 | 380 | 10 | 3 | 3 | 4 |
◇ 압출 조건 :
2개 나사 압출기
구역 I : 90~110C 제2핵지대 : 110~120C
혁명의 속도 : 500~1200rpm
파우더의 훌륭함 : <100μm
◇ 응용프로그램 조건 :
다음과 정전 용사 : 40~70KV
막두께 : 60~80μm
기름을 뺀 냉간 압연 강철 0.5 밀리미터
◇ 경화 요구조건 : 155C×15min 또는 180C×6min
◇ 박막 특성 :
겔 time(180C,sec) : 90~300
Flow(180C,mm) : 22~28
해설 (60') : ≥85%.
굽힘(φ1mm) : 통과
Adhesive(1mm,grade) : 0
펜슬 경도 : ≥1H
영향 (50cm) : 통과
◇ 패키징 : PE 가방, 북서 25KG±0.1KG / 가방
발언 :
폴리에스테르 수지가 일 수 있었던 Al은 비주석 (A), 반대 가스 버너(G), 마찰 총(T)와 (F)를 안티-블루밍에 특화합니다
제품의 일관성과 안정성은 혹독한 품질 검사를 통하여 보증됩니다
서비스는 기업의 삶입니다, 질이 기업의 기반입니다.
