높은 열안정성 93/7 분말 코팅 수지 내화학성

300°C에서 굽는 온도를 가진 높은 열안정성 NH-8303 폴리에스테 수지

◇ 신청:

NH8303은 폴리에스터/TGIC 분체도장 시스템용 포화 카복실 폴리에스터 수지로 열안정성이 우수하며,

특히 고온 저항성 분체 도료에 적합합니다.코팅은 수지, 안료 및 충전제, 경화제 및 기타 첨가제를 일정 비율로 혼합 한 다음 열간 압출, 분쇄 및 스크리닝하여 제조됩니다.그들은 실온에서 안정적으로 보관됩니다.정전기 스프레이 또는 유동층 딥 코팅 후 가열, 베이킹, 용융 및 응고되어 평평하고 밝은 영구 필름을 형성하여 장식 및 부식 방지 목적을 달성합니다.

◇ 기본 기능:

좋은 기계적 성질

우수한 보관 안정성

우수한 고온 베이킹 저항

◇ 사양:

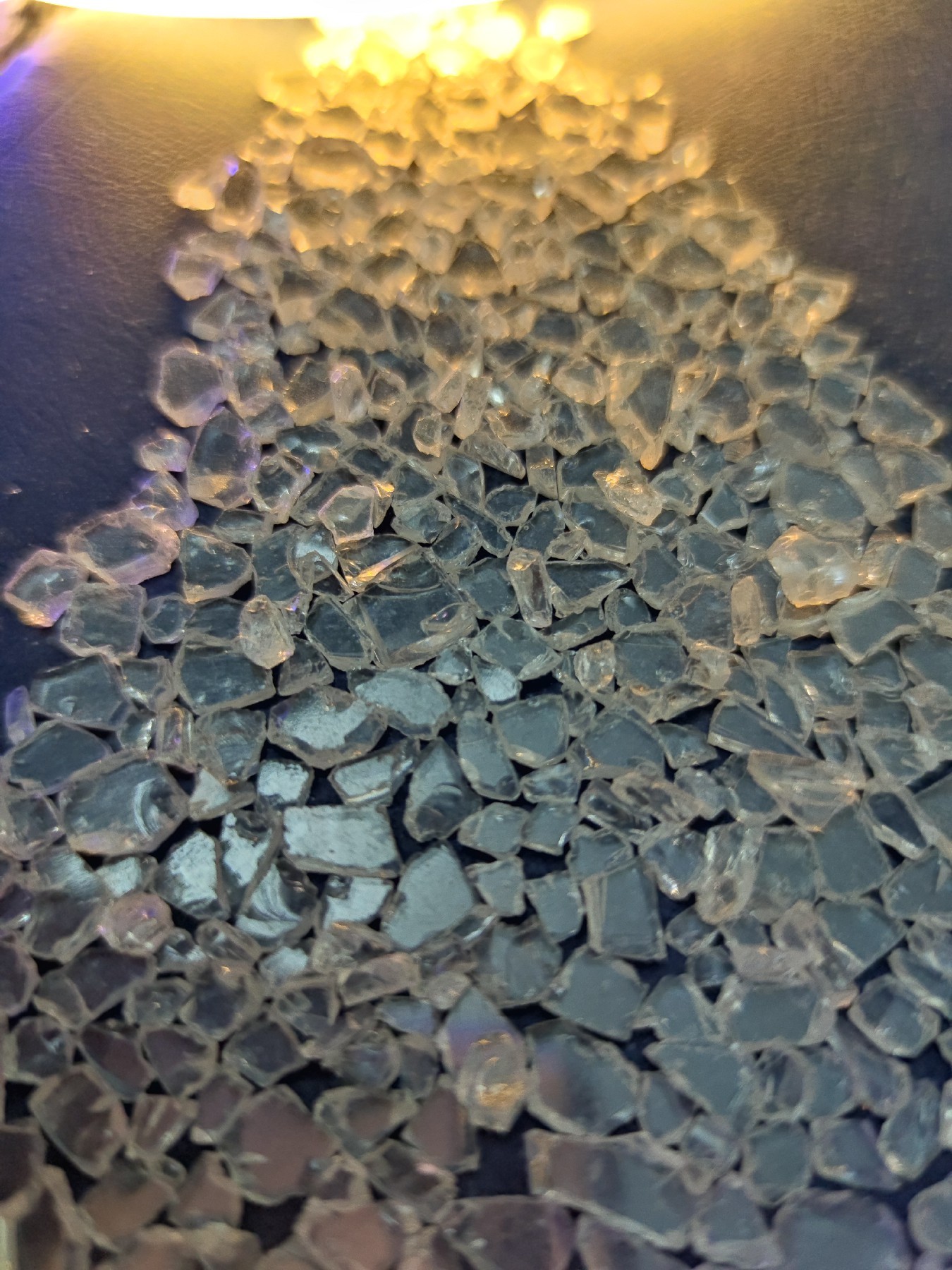

성상: 백색 또는 담황색 투명 플레이크

색상(50%DMF): 최대: 2

산가(mgKOH/g): 29~35

연화점(℃): 110~120

유리전이온도(℃): ≥70

용융점도(200℃, 콘/플레이트, mPa·s): 17000±2000

180℃에서 반응성(s, 7% TGIC): 60-120

◇ 추천 제형:

◇ 압출 조건:

2축 압출기

구역 I: 90~110℃ 구역 II: 110~120℃

회전 속도: 500~1200rpm

분말의 섬도: <100μm

◇ 신청조건:

정전기 살포: 40~70KV

필름 두께: 70~90μm

탈지 냉연 강판 0.5mm

◇ 경화 요건: 200℃×10-15분

◇ 필름 속성:

겔화시간(180℃,초): 70~150

수평 흐름:(180℃), mm: 19~23

광택(60°): ≥88%

굽힘(φ1mm): 통과

접착제(1mm, 등급): 0

연필 경도 ≥1H

임팩트(다이렉트,리저브) : 패스 50kg·cm

내열성 :

270℃ 2hr: 유지 광택: ≥85%

300℃ 0.5hr: 유지 광택: ≥85%

◇ 포장:

PE 부대, NW 25KG±0.1KG/가방

비고:모든 폴리에스터 수지는 주문을 받아서 만들어질 수 있었습니다 주석 없음 (NS) ,안티 가스 버너(NS),트리보 건(티) 그리고 개화 방지(NS)

우리는 엄격한 품질 검사를 통해 제품의 일관성과 안정성을 보장합니다.
서비스는 기업의 생명이고 품질은 기업의 기초입니다.
