분말 코팅 반대로 부식을 위한 Qualicoat 65/35 명확한 폴리에스테 수지

이소시아네이트내용제성이 우수한 폴리에스터 수지

◇ 신청:

NH7603은 폴리에스터/이소시아네이트 분체도장 시스템용 수산화 폴리에스터 수지입니다.

분체도료의 고레벨링, 고내후성, 기계적 물성 간의 균형은 제품 분자 구조 설계, 단량체 스크리닝 및 신규 첨가제를 통해 해결되었습니다.

코팅은 수지, 안료 및 충전제, 경화제 및 기타 첨가제를 일정 비율로 혼합 한 다음 열간 압출, 분쇄 및 스크리닝하여 제조됩니다.그들은 실온에서 안정적으로 보관됩니다.정전기 스프레이 또는 유동층 딥 코팅 후 가열, 베이킹, 용융 및 응고되어 평평하고 밝은 영구 필름을 형성하여 장식 및 부식 방지 목적을 달성합니다.

분말 코팅의 장점

1. 건강 및 환경 보호

코팅 성능을 달성하기 위해 추가되는 모든 종류의 액체 화학 유해 필름 형성, 분산, 습윤, 레벨링, 부식 방지 및 곰팡이 방지 첨가제가 생략됩니다.

2. 편리한 운송 및 보관

일반 도료는 약 20~50%의 물 또는 용제를 함유하고 있는 반면, 분체 도료는 물이나 용제 없이 완전히 고체로 되어 있어 운송이 편리하고 안전합니다.또한, 물 또는 용제를 함유한 코팅은 운송 및 보관 온도가 0℃ 미만일 경우 동결되는 경향이 있습니다.이 문제는 분체 도료에는 존재하지 않습니다.

3. 방부제가 필요하지 않습니다.

전통적인 액체 코팅에는 물과 박테리아 음식이 모두 있으며 박테리아에 의해 오염되기 쉽습니다.따라서 변질을 방지하기 위해 방부제를 첨가해야 하며, 라텍스 분체도료는 박테리아 오염이 없고 방부제가 필요하지 않습니다.

4. 페인트 냄새

일반적인 기존 코팅 냄새 잔여물에 비해 이 코팅은 빠르게 분산되어 즉시 사라진다고 할 수 있습니다.

◇ 기본 기능:

우수한 레벨링

우수한 내용제성

◇ 사양:

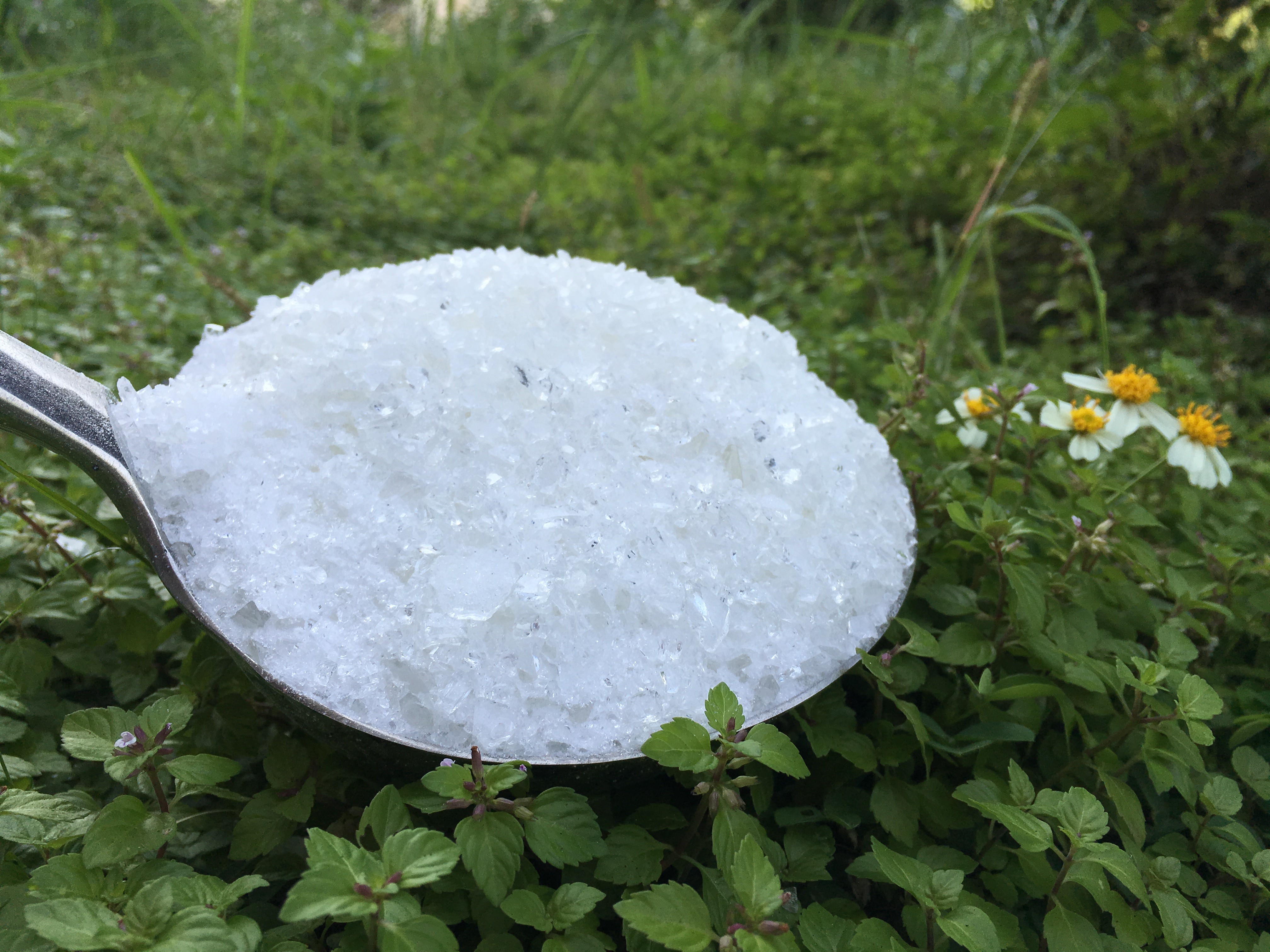

성상 백색 또는 담황색 투명한 박편

색상(50%DMF): 최대: 2

수산가(mg KOH/g): 90~120

연화점(℃): 101~110

유리전이온도(℃): ~59

용융점도(200℃, 콘/플레이트, mPa·s): 4500±1500

180℃에서의 반응성(s, 35% B1530): 160±50

◇ 추천 제형:

◇ 압출 조건:

2축 압출기

구역 I: 90~110℃ 구역 II: 110~120℃

회전 속도: 500~1200rpm

분말의 섬도: <100μm

◇ 신청조건:

정전기 살포: 40~70KV

필름 두께: 50~70μm

탈지 냉연 강판 0.5mm

◇ 경화 요건: 200℃×15분

◇ 필름 속성:

Gel time(180℃,sec) 200~400

수평유량(180℃), mm 26~30

광택(60°): ≥80%

굽힘(φ1mm): 통과

접착제(1mm, 등급): 1

연필 경도 ≥1H

다이렉트 임팩트(50cm) : 패스

◇ 포장:PE 부대, NW 25KG±0.1KG/가방

비고:모든 폴리에스터 수지는 주문을 받아서 만들어질 수 있었습니다 주석 없음 (NS) ,안티 가스 버너(NS),트리보 건(티) 그리고 개화 방지(NS)
