| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| 모델 번호: | HH2586 |
| 최소 주문 수량: | 500KG |
| 가격: | negotiable |
| 포장 세부 사항: | 25kg/PE 가방 , 875KG/팔레트 , 17,500KG/20GP |
| 배달 시간: | 10일 |
| 지불 조건: | T/T, L/C, D/P |
| 공급 능력: | 80,000톤/년 |
| 상술: | 에폭시 폴리에스터 하이브리드 치료 | 산 value(mgKOH/g): | 68-80 |
|---|---|---|---|
| 점착성 (mPa.s / 200' Ｃ): | 5000-8500 | 비율: | 50/50 |
| 경화조건: | 180' C/15mins | 반응 (Ｓ / 180' Ｃ): | 120-200 |
| Tg (' Ｃ): | ~60 | 특성: | 속경화, 우수한 신축성과 임팩트 저항 |
| 강조하다: | 180C 분말 코팅 폴리에스테르 수지,50:50 분말 코팅 폴리에스테르 수지,50:50 에폭시 폴리에스터 혼합체 |
||
빨리 에폭시 폴리에스터 하이브리드 HH2586 우수한 신축성과 임팩트 저항을 치료하세요
◇ 애플리케이션 :
HH2686은 60/40 혼성 분말 코팅을 위해 설계된 카르복실 폴리에스테르 수지입니다.
◇ 기본 특성 :
우수한 레벨링
역학적 성질을 저항하기
좋은 내약품성
좋은 저장 안정성
◎Specifications :

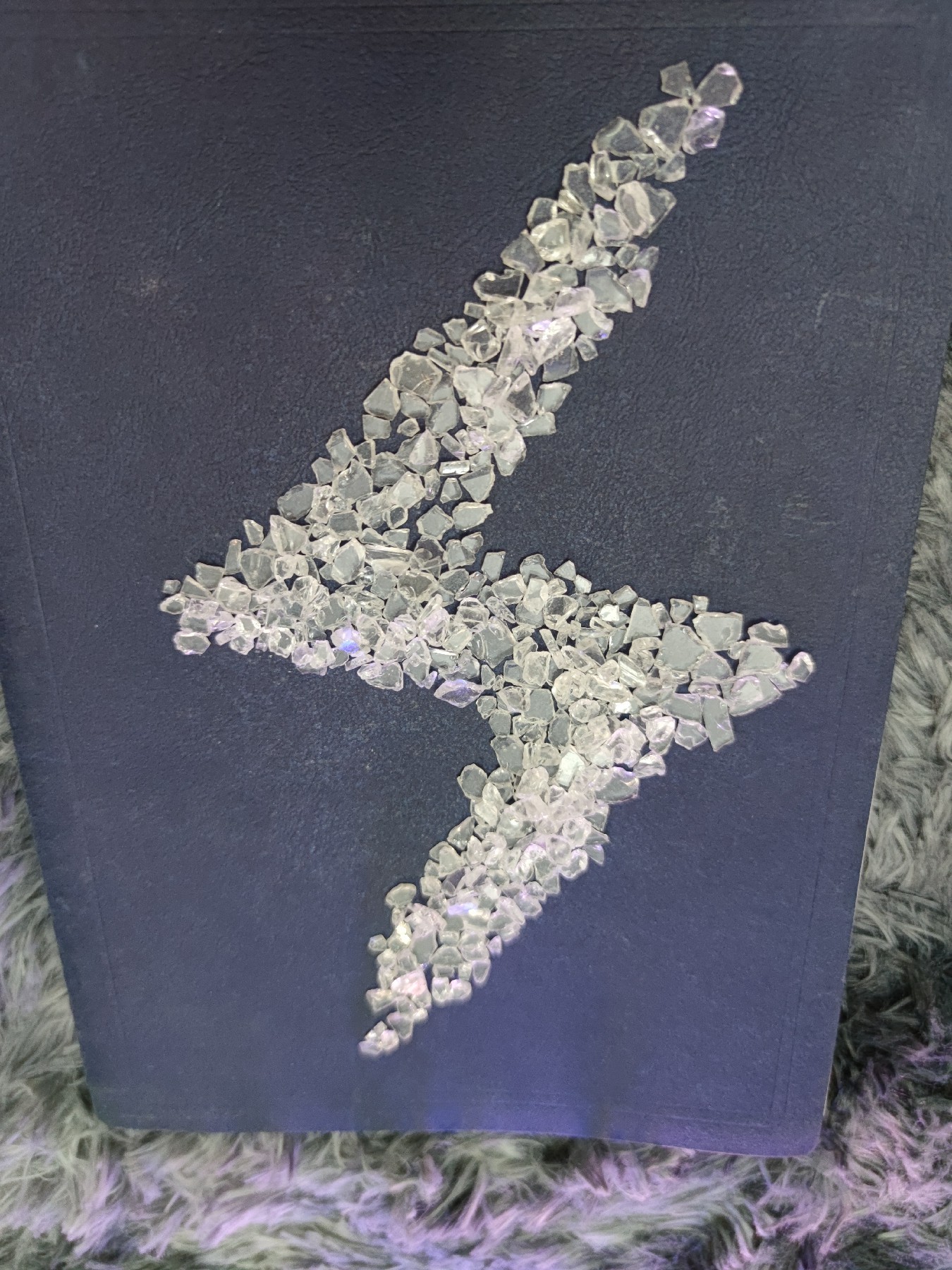

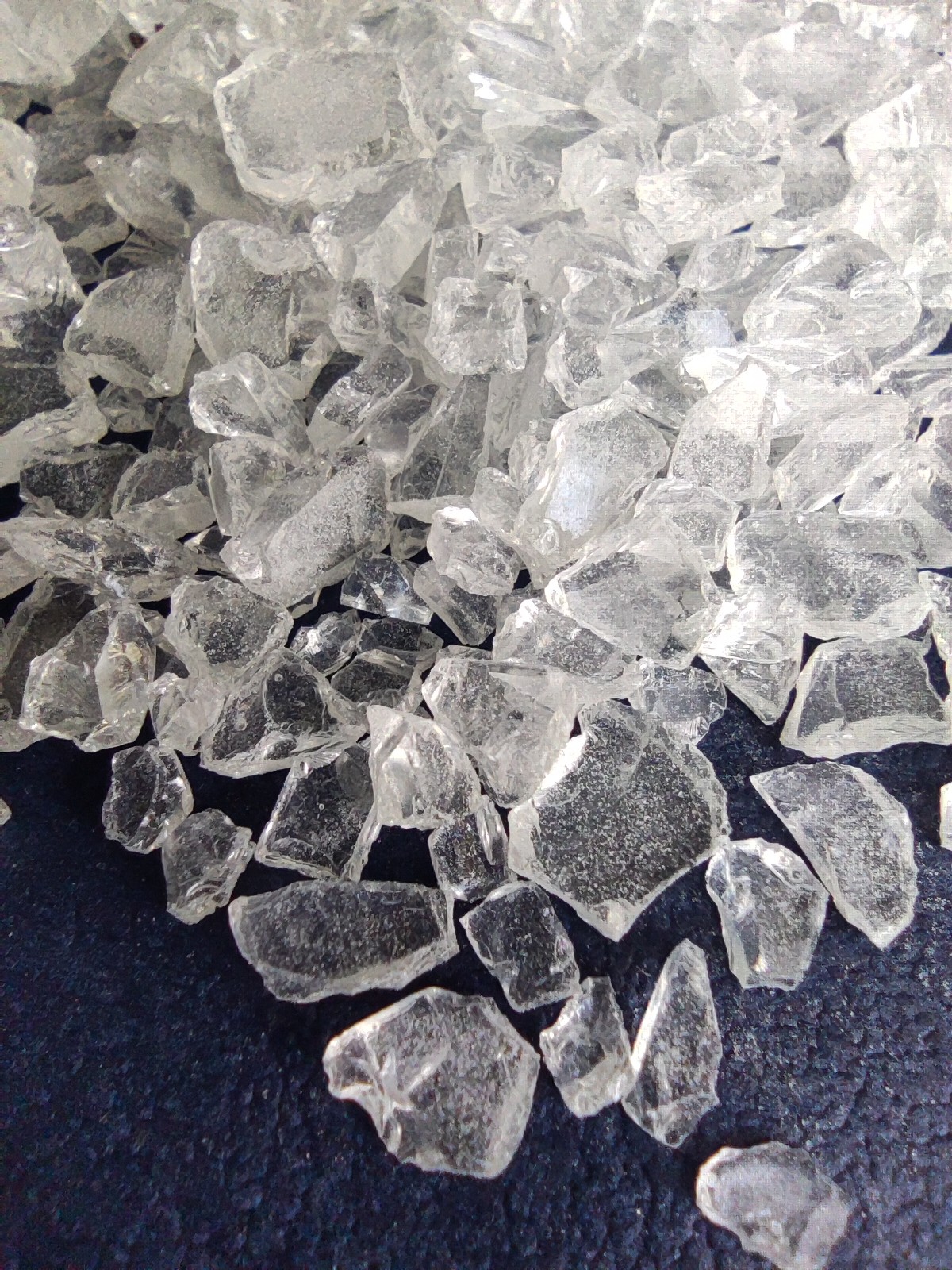

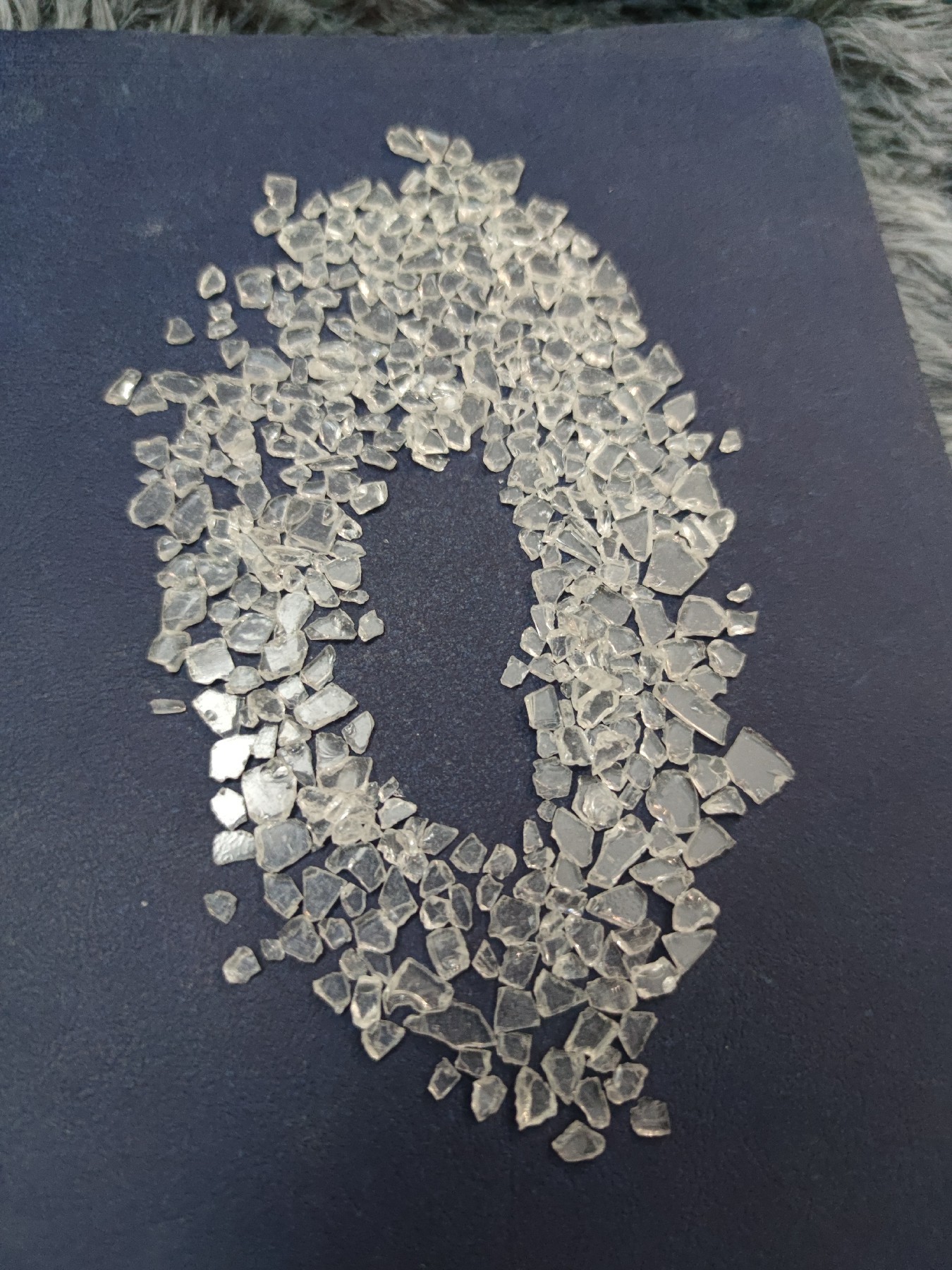

| 출현 | 하얗거나 창백한 노란 투명한 조각 |
|
색(50%DMF) |
최대 :3 |
| 산가 (mgKOH/g) | 52.5~57 |
| 연화점 (C) | 90~103 |
| 유리전이 임시. (C) | ~55 |
| 융해 점도 (200C, ICI, mPa·s) | 3000~4500 |
| 180C (Ｓ, 40% 에폭시)에 있는 반응 | 170~300 |
| 큐어링 요구조건 | 180C×15min 또는 200C×10min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◇ 압출 조건 :
2개 나사 압출기
구역 I : 90~110C 제2핵지대 : 110~120C
혁명의 속도 : 500~1200rpm
파우더의 훌륭함 : <100μm
◇ 응용프로그램 조건 :
다음과 정전 용사 : 40~70KV
도막 두께 : 50~70μm
기름을 뺀 냉간 압연 강철 0.5 밀리미터
◇ 경화 요구조건 : 180C×15min 또는 200C×10min
◇ 박막 특성 :
겔 time(180C,sec) : 220~320
수평 유동 :(180C), 밀리미터 : 28~30
해설 (60') : ≥90%
굽힘(φ1mm) : 통과
접착제 (1mm, 등급) : 0
펜슬 경도 : 1H
영향(50kg·cm) : 통과
| 코드 | 비율 | 경화 주기 |
산가 (mgKOH/g) |
점착성 (mPa.s / 200' Ｃ) |
Tg (' Ｃ) |
반응 (Ｓ / 180' Ｃ) |
특성 |
| HH2586 | 50:50 | 180' C/15mins | 68-80 | 5000-8500 | ~60 | 120-200 |
속경화, 우수한 신축성과 임팩트 저항 |
◇ 패키징 :PE 가방, 북서 25KG±0.1KG / 가방
발언 :모든 폴리에스테르 수지는 있을 수 있었고 비주석 (A), 반대 가스 버너(G), 마찰 총(T)와 (F)를 안티-블루밍에 특화합니다
