| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | Rosh, Reach, ISO90001, ISO14000 ROHS, OHSMS18001 |
| 모델 번호: | ES-BL10724-S9 |
| 최소 주문 수량: | 100KG |
| 가격: | negotiable |
| 포장 세부 사항: | 박스 당 20Kg |
| 배달 시간: | 10 근무일 이내에 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 달 당 500 톤 |
| 상품 종류: | 퓨젼 사로잡힌 에폭시 (２달) 분말 코팅 | 색: | 다양하, 사용자의 필요에 의존합니다 |
|---|---|---|---|
| 필름 표면: | 평평하게, 균일 컬러, 어떤 버블, 어떤 결함 | 장점: | 음극 박리에 대한 우수한 저항성 |
| 애플리케이션: | 매몰 금속 파이프라인, 파이프 라인 접속 밸브, 기타 등등. | 애플리케이션 기술: | 정전 용사와 열 분무 |
| 경화 조건: | 160' C~190' C/10~20min | 판매 수명: | 25' Ｃ 아래에 있는 6개월 |
| 강조하다: | 퓨젼 사로잡힌 에폭시 ２달 분말 코팅,부식 방지 에폭시 ２달 파우더 코팅,로스 에폭시 수지 분말 코팅 |
||
우수한 부식 방지, 파이프강 철근을 위한 퓨젼 사로잡힌 에폭시 ２달 분말 코팅
◎Introduction
이 제품은 실리콘 미세 분말 입자와 바륨 설페이트와 필러 성분으로서의 이산화 티타늄의 막 형성 메인 바디가 소수의 첨가물과 안료 코팅에 의해 보충될 때 열경화성 비스페놀A 에폭시 수지와 페놀산 가공제로 구성된 환경적으로 우호적 열경화성 분말입니다. 제품은 정전 용사와 유동층 침지에 의해 페인트 칠해지. 스프레이 공정 동안, 당신은 영화를 형성하기 위해 한때 용사와 경화를 선택할 수 있거나 영화를 형성하기 위해 이차 시간 용사를 선택할 수 있습니다.
◎Application 분야
이 제품은 급속 경화 부식 방지 분말 코팅이며, 그것이 매몰 금속 파이프라인, 파이프라인 접속 밸브, 송수관 연결기, 등을 위한 고품질 부식 방지 보호를 제공할 수 있습니다.
◎Product 특징
1. 그것은 특별히 파이프라인 부식 방지를 위해 설계되고, 물 -와딩 제품 (송수관, 밸브)을 위한 위생적이고 안전 요구 사항을 충족시키고, 우수한 물리적 성질과 화학적 내식성을 가집니다.
2. 그것은 160' Ｃ, 다량 생산 효율, 환경 보호와 에너지 절감에 급속 경화를 달성할 수 있습니다.
3. 출현, 좋은 레벨링을 코팅하기
4. 음극 박리에 대한 우수한 저항성을 가지고 있습니다.
◎Powder 특성 지수
| 항목 | 시험 표준 | 테스트 지수 |
| 파우더 출현 | 육안 검사 | 루스 파우더 |
| 입자 크기 분포 % | ISO 130-13:2001 | 150μm 분급기 파우더 ≤ 3.0 |
| 250μm 분급기 파우더 ≤ 0.2 | ||
| 타임즈 지 (180C)분을 치료하기 | SY/T 0315-2005 부록 A |
≤ 3 |
| 비중 g/cm3? | GB/T4472-84 | 1.3~1.5 |
| 휘발성 물질 | GB/T6554-86 | ≤ 0.5 % |
| 반응열 △H J/g | SY/T 0315-2005 부록 A | ≥ 45 |
| 자성체 함량 % | GB/T 6570 | 인너 레이어 ≤ 0.002 |
◎Film 특성 지수
| 항목 | 시험 표준 | 테스트 지수 |
| 필름 외양 | 육안 검사 | 평평한, 균일 컬러, 어떤 버블, 어떤 균열과 수축 공동, 온화한 오렌지 껍질은 허락되지 않습니다 |
| 해설 60' | GB/T 9754-2007 | 20~90GU |
| 반응열 △H J/g | SY/T 0315-2005 부록 A | ≥ 45 |
| 음극 박리(65C,30d,-1.5v)MM | SY/T 0315-2005 부록 Ｃ | ≤ 15 |
| 음극 박리(65C,48h,-1.5v)MM | SY/T 0315-2005 부록 Ｃ | ≤ 6 |
| 표면다공성 (등급)을 계약하기 | SY/T 0315-2005 부록 Ｄ | 1~4 |
| 부문 구멍 (등급) | SY/T 0315-2005 부록 Ｄ | 1~4 |
| 10J 임팩트 저항 | SY/T 1038 부록 Ｅ | 어떤 누출 |
| 접착 (크로스 컷트법) | SY/T 0315-2005 부록 Ｇ | ≤ 2 |
| 전기 저항력 KV / 밀리미터 | GB/T 1408.1 | ≥ 30 |
| 체적 저항률 Ω·m | GB/T 1410 | ≥ 1013 |
| 내약품성 | SY/T 0315-2005 부록 I | 통과 |
| 마모 저항력 (마찰을 일으키기 쉽 방법을 넘어뜨리 ) L/μm | SY/T 0315-2005 부록 Ｊ | ≥ 3 |
◎Coating 참조
1. 스프레잉법 : 정전 용사와 열 분무는 주로 사용되고 유동층 용사가 또한 사용될 수 있습니다.
2. 윤활유랭각기와 건조 : 일반적으로, 송유관의 표면은 오일 얼룩과 수분을 제거하기 위해 태워집니다.
3. 샷 블라스팅 또는 샌드 블라스팅 : 표면 치료적 특성은 Sa2 1/2 수준을 이르러야 하고, 앵커 패턴 깊이가 40~100 um의 더 레인지 내에 포함되어야 하고, 그것이 8 처리 몇 시간 뒤 이내에 청소되고 분사됩니다.
4. 선가열 온도 : 기판의 예열 온도는 220~260' Ｃ에 제어되어야 하고 예열 시간이 20~30 분간이어야 합니다 (파이프, 밸브, 기타 등등과 같은 워크피스 기판의 사이즈에 따름으로써 상응하는 조정을 하세요).
5. 경화 조건 : 160' C~190' C/10~20min (파이프와 밸브와 같은 워크피스 기판의 사이즈에 따름으로써 상응하는 조정을 하세요).
6. 에폭시 분말의 코팅 : 제조 공정에 있는 제품이 미리 가열되고 공개된 후, 그것은 직접적으로 뜨겁는 동안 분사되고, 그리고 나서 열 분무 뒤에 난방과 경화를 위한 경화 가열로에 보냈습니다. 코팅의 추천된 두께는 250~500um입니다.
7. 누출 탐지 : 코팅 온도가 100' Ｃ 보다 낮고 전압이 5V/um 인 각각 튜브의 전체 코팅에서 누출을 탐지하기 위해 전기 불꽃 누출 탐지기를 사용하세요.
◎Precautions
1. 다양한 도포 방법에 해당되는 파우더의 입자 크기는 미안하지만, 다를 것이고 사전에 요구를 합니다.
2. 다른 분무 두께는 색깔, 해설, 출현, 기타 등등에 영향을 미칠 것입니다.
◎Transport와 저장
1. 통, 정미중량 20Kg에서 싸여집니다.
2. 비위험 상품, 어떤 특별한 운송 조건.
3. 시원하고 마른 지옥 25' Ｃ에 저장하세요.
4. 판매 수명은 6개월입니다.
◎Safety와 건강
제품은 수분 관련 제품을 위해 로스와 한계를 위한 요구조건을 충족시키고, GB/T 17219, 위생과 안전 기준을 위한 요구조건을 충족시킵니다.

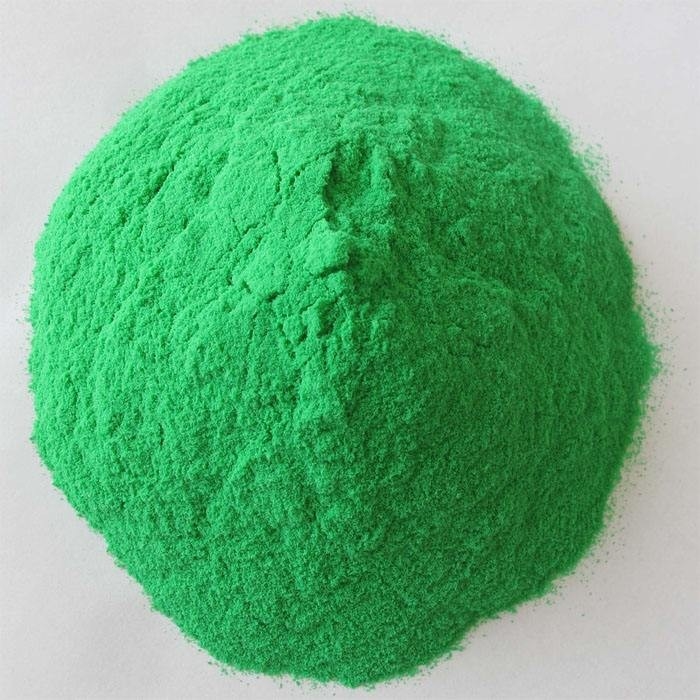

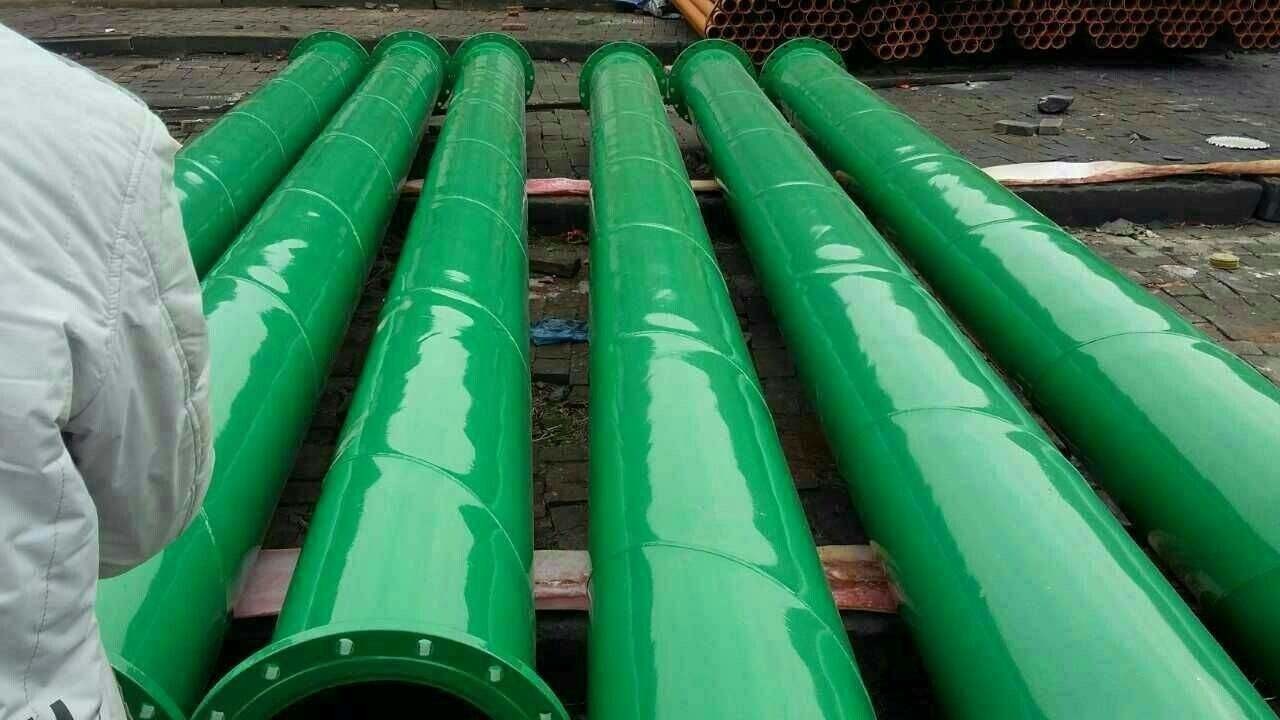

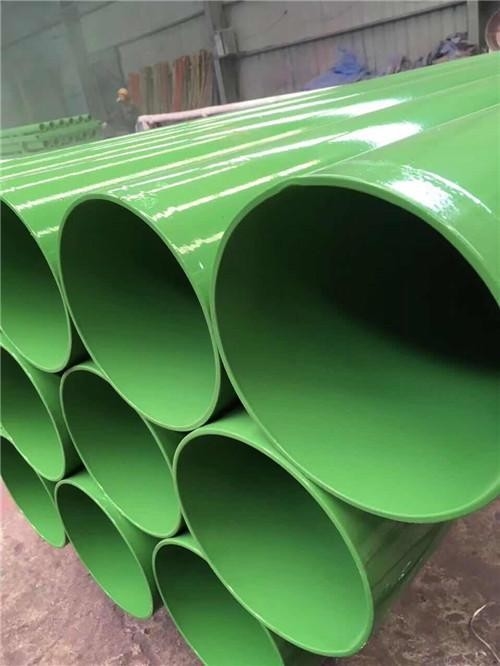

◎ 상품은 나타납니다
