| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO90001, ISO14000, Reach, Qualicoat, ROHS |
| 모델 번호: | NH6562 |
| 최소 주문 수량: | 1000KG |
| 가격: | negotiable |
| 포장 세부 사항: | 매년마다 80,000 톤 |
| 배달 시간: | 10 근무일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 큐어 시스템: | 95:5 폴리에스테르 / HAA | 양생 조건: | 160C×10min |
|---|---|---|---|
| 산가 (mgKOH/g): | 30~35 | 점착성 (mPa·s/200C): | 3700±600 |
| Tg (C): | ~53 | 180C(s, 5% T105)에 있는 반응: | 210±30 |
| 특성: | 우수한 레벨링과 좋은 기후 견딜성 | 애플리케이션: | 폴리에스테르 / 프리미드 분말 코팅 시스템을 위해 |
| 강조하다: | HAA 폴리에스테르 수지,160 급 경화 폴리에스테르 수지 |
||
160 급 경화 폴리에스테르 수지, 우수한 레벨링과 95:5 HAA 폴리에스테르 수지
◎Introduction
NH6562는 비율 95:5에 있는 폴리에스테르 / 프리미드 분말 코팅 시스템을 위한 포화된 카르복실 폴리에스테르 수지입니다.
용매가 없는 고상 코팅으로서, 분말 코팅은 거의 제로 VOC 배출을 가지고 있고, 매우 환경 오염을 줄입니다. 그들과 폴리에스테르 중에 / 하이드록실알킬 아미드 (HAA) 시스템은 HAA의 비중독성으로 인해 인간 건강에 위협이 되지 않고, 더 환경적으로 우호적이라는 이점이 있습니다.
그러나, 분말 코팅의 대부분의 시스템의 양생 온도는 180-200' Ｃ이고 고온이 더 높은 에너지 소비를 의미하며, 그것이 에너지 절약에 도움이 되지 않습니다. NH6562는 저온 경화를 달성할 수 있으며, 그것이 또한 매우 비용을 줄이기 위해 더 에너지 소비를 줄이고 많은 에너지를 절약할 뿐만 아니라, 분말 코팅의 어플리케이션 필드를 확대할 수 있습니다.
◎Basic 특징
우수한 레벨링
우수한 기계적인 특성
좋은 기후 견딜성
160C에 병을 고치는 저온에 적합합니다
◎Recommend 체계화 : NH3295H-TGIC
| NH-6562 | XL-552 | 충전기 | 유동제 | 벤조인 수지 | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specifications I

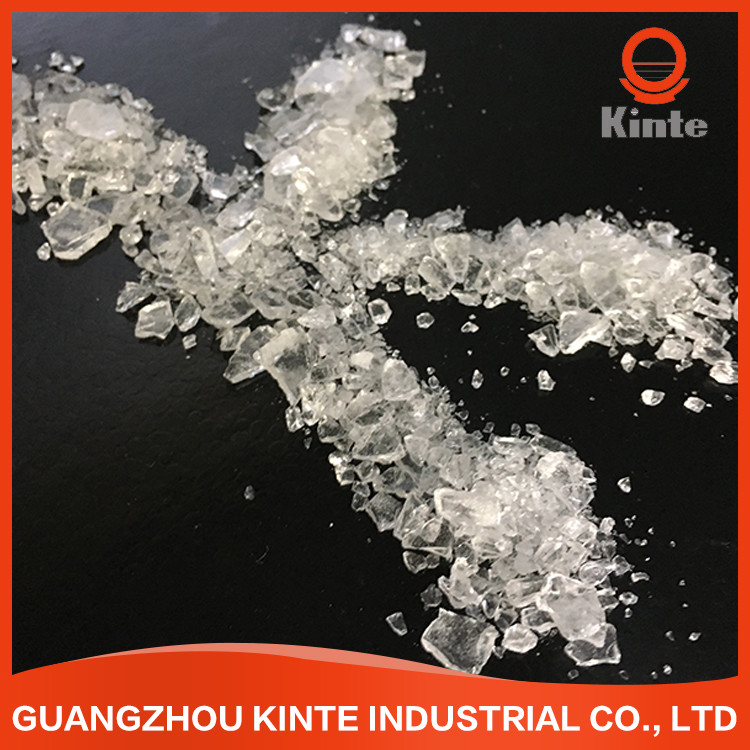

| 출현 | 하얗거나 가벼운 노란 투명한 조각 |
| 색 (50% DMF) | 최대 :2 |
| 산가 (mgKOH/g) | 30~35 |
| 연화점 (C) | 95~105 |
| 유리전이 임시. (C) | ~53 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) | 3200~4400 |
| 180C (s, 5% T105)에 있는 반응 | 180~240 |
| 큐어링 요구조건 | 160C×10min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II
| 압출 조건 | 2개 나사 압출기 | |
| 구역 I : 90~110C | 제2핵지대 : 110~120C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~100μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 160~220 |
| 수평 유동 (180C, 밀리미터) | 25~29 | |
| 해설 (60') | ≥85% | |
| 굽힘 (φ1mm) | 통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) | 통과 | |
◎More는 코드화됩니다
| 코드 | 비율 | 경화 주기 | 산가 (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| NH6562 | 95/5 | 160C*10min | 30~35 | 3200~4400 | ~53 | 180-240 | 좋은 흐름과 낮은 베이크 분말 코팅을 위해. |
| NH6563 | 95/5 | 160C*15min | 30~34 | 3100~4500 | ~58 | 150-210 | 좋은 흐름과 역학적 성질과 낮은 베이크 분말 코팅을 위해. |
| NH6566 | 95/5 |
155C×15min 또는 180C×6min
|
32~38 | 3500~5500 | ~57 | 190-310 | 낮을 위해 구워지세요, 그러면 빠르 좋은 저장 안정성과 분말 코팅과 야외 내구성을 치료합니다. |
◎Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Product 전시회
