| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | NH6582-2 |
| 최소 주문 수량: | 1000KG |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 근무일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 양생 유형: | 비율 95:5에서 폴리에스테르 / 프리미드 | 경화 시간: | 180C×10min |
|---|---|---|---|
| 산가 (mgKOH/g): | 30~35 | 점착성 (mPa·s/200C): | 4600~6000 |
| 연화점 (C): | 100~110 | 유리전이 임시. (C): | ~61 |
| 특성: | 우수한 기계적인 특성 | 애플리케이션: | 95:5 프리미드 XL 552 분말 코팅을 위해 |
| 강조하다: | 폴리에스테르 HAA 수지,180 급 치료 HAA 수지,HAA 수지를 코팅하는 프리미드 파우더 |
||
95/5 폴리에스테르 HAA 수지, 프리미드 분말 코팅의 좋은 안티-옐로윙과 180 급 치료
◎Introduction
NH-6582-2는 180C에 치료될 95:5 프리미드 XL 552 분말 코팅을 위해 설계된 포화된 카르복실 폴리에스테르 수지입니다.
분말 코팅은 고형분 합성수지도료가 고형 수지, 안료, 충전기와 첨가제를 구성했다는 것 입니다. 공통 용제계 도료와 수계 코팅과 다르게, 그것의 분산 매체는 지불 능력이 없고 물 그러나 공기입니다. 그것은 어떤 지불 능력이 있는 오염과 100% 필름 형성과 낮은 에너지 소모량의 특성을 가집니다. 그러나, 분말 코팅은 필름 성능과 연기를 영향을 미치는 액체성 코팅과 비교하여 핀홀 형성의 가능성이 높습니다. 바늘 구멍의 문제를 해결하기 위해, 벤조인 수지는 가스를 제거하는데 사용되지만, 그러나 벤조인 수지가 바늘 구멍을 제거하는 동안, 그것이 또한 도료 막의 황색화를 야기시키기 쉽습니다.
NH-6582-2가 위에서 말한 2 문제를 해결할 수 있는 동안, 거기는 필름 형성 동안 어떤 바늘 구멍도 있지 않을 것이고, 또한 좋은 황색화 방지 연기를 가지고 있습니다.
◎Basic 특징
우수한 기계적인 특성
좋은 안티-옐로윙
후막에서 무핀홀
좋은 기후 견딜성과 저장 안정성
◎Recommend 체계화 : NH-6582/HAA
| NH-6582 | 프리미드 XL-552 | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specifications I

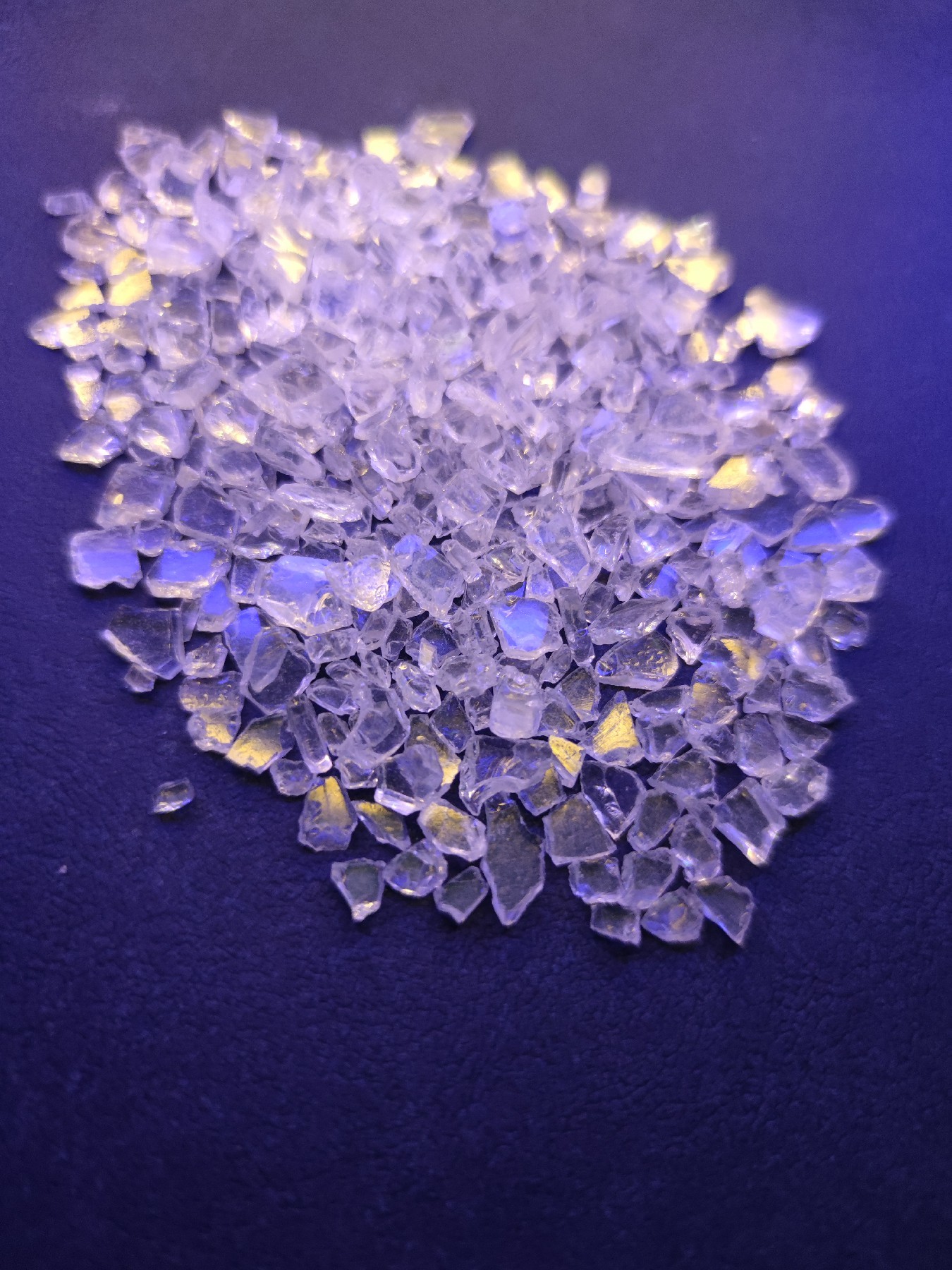

| 출현 | 하얗거나 창백한 노란 투명한 조각 |
| 색 (50% DMF) | 최대 :2 |
| 산가 (mgKOH/g) | 30~35 |
| 연화점 (C) | 100~110 |
| 유리전이 임시. (C) | ~61 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) | 5400±800 |
| 180C (s, 5% XL552)에 있는 반응 | 185±35 |
| 큐어링 요구조건 | 180C×10min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II
| 압출 조건 | 2개 나사 압출기 | |
| 구역 I : 90~110C | 제2핵지대 : 110~120C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~70μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 120~200 |
| 수평 유동 (180C, 밀리미터) | 23~27 | |
| 해설 (60') | ≥85% | |
| 굽힘 (φ1mm) | 통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) | 통과 | |
◎More는 코드화됩니다
| 코드 | 비율 | 경화 주기 | 산가 (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| NH6582 | 95/5 | 180C*10min | 30~35 | 4600~6000 | ~61 | 150~220 | 좋은 저장 안정성, 우수한 기계적인 특성과 좋은 야외 내구성. |
| NH6583 | 95/5 | 180C*10min | 30~35 | 2500~3500 | ~56 | 200~290 | 매우 좋은 흐름과 우수한 기계적인 특성과 바늘 구멍 자가 적재 후막. |
| NH6584 | 95/5 | 180C*10min | 30~36 | 2200~4200 | ~60 | 200~400 | 우수한 흐름, 우수한 기계적인 특성, 비용 능률. |
| NH6586-2 | 95/5 | 180C*10min | 30~35 | 3000~4000 | ~59 | 280~480 | 좋은 저장 안정성, 우수 플로우와 역학적 성질. |
| NH6587 | 95/5 | 180C*10min | 30~36 | 5000~7000 | ~67 | 120~280 | 우수한 저장안정성과 역학적 성질, 좋은 야외 내구성과 흐름. |
◎Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Product 전시회
