| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | HH2533 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 큐어드 타입: | 50/50 폴리에스테르 에폭시 | 큐어드 요구조건: | 130C×15-20min |
|---|---|---|---|
| 산가 (mgKOH/g): | 68-75 | 점착성 (mPa·s/200C): | 2500±1000 |
| 둔화된 핵심(C): | 93~118 | 유리전이 임시.(C): | ~ 54 |
| 특성: | 낮은 양생 온도 | 애플리케이션: | MDF 분말 코팅을 위해 |
| 강조하다: | 폴리에스테르 수지를 코팅하는 낮은 큐어링 파우더,MDF 분말 코팅 폴리에스테르 수지 |
||
MDF 분말 코팅을 위한 폴리에스테르 수지를 코팅하는 낮은 큐어링 파우더
◎Introduction
HH2533은 혼합되 코팅을 가루로 만들고,일 수 있는 에폭시가 130C에 저온 큐어링을 실현했다는 것을 주로 50/50 폴리에스테르를 위해 사용되는 포화 폴리에스터 수지입니다.
분말 코팅은 최근 몇 년 내에 빠르게 성장했습니다. 전통적 액체성 코팅과 비교해서, 분말 코팅은 에너지 절감과 환경 보호와 우수한 포괄적 성능의 특성을 가집니다. 에너지 절약형이고 환경적 보호의 개념의 강화와 함께, 저온 경화 폴리에스테르 수지의 개발은 개발 트랜드입니다. 게다가 약간의 열에 민감 기판 (중질 섬유판은과 같이) 또한 온도에 민감하고, 저온 양생을 요구합니다.
양생 온도를 감소시키는 것 고반응성과 고반응성을 가지고 있기 위한 수지가 코팅의 성능에 확실한 영향을 미칠 것을 필연적으로 요구할 것입니다. 현존하는 분말 코팅 시스템은 주로 그것이 저온 경화를 위해 사용될 때 하기 문제점을 있습니다. 한편으로는, 시스템 반응은 충분하지 않고, 분말 코팅이 완전히 치료될 수 없고, 코팅성이 이상적이지 않습니다 ; 저온 경화에 요구된 반응을 달성하기 위해, 폴리에스테르 수지는 종종 높은 용융 점도, 고반응성을 가지고 있고, 완전히 저온 조건 하에 평평해질 수 없습니다. 이것들은 모두 매우 분말 코팅의 장식적 특성에 영향을 미칩니다.
HH2533은 매우 반응을 향상시키고, 동시에 좋은 저장 안정성을 가지고 있습니다. 수지가 분말 코팅에 적용될 때, 그것은 매우 잘 병을 고치는 저온을 달성합니다, 코팅이 기판에 좋은 접착력을 가지고 있고, 좋은 레벨링과 안정성을 가지고 있습니다. MDF 분말 코팅에 이상적인 내약품성.
◎Basic 특징
낮은 양생 온도
우수한 저장안정성
우수한 내화학성.
우수한 기계적 성능
◎Recommend 체계화 :
| HH2533 | E-12 | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 |
| 300 | 300 | 383 | 8 | 4 | 5 |
◎Specifications I :

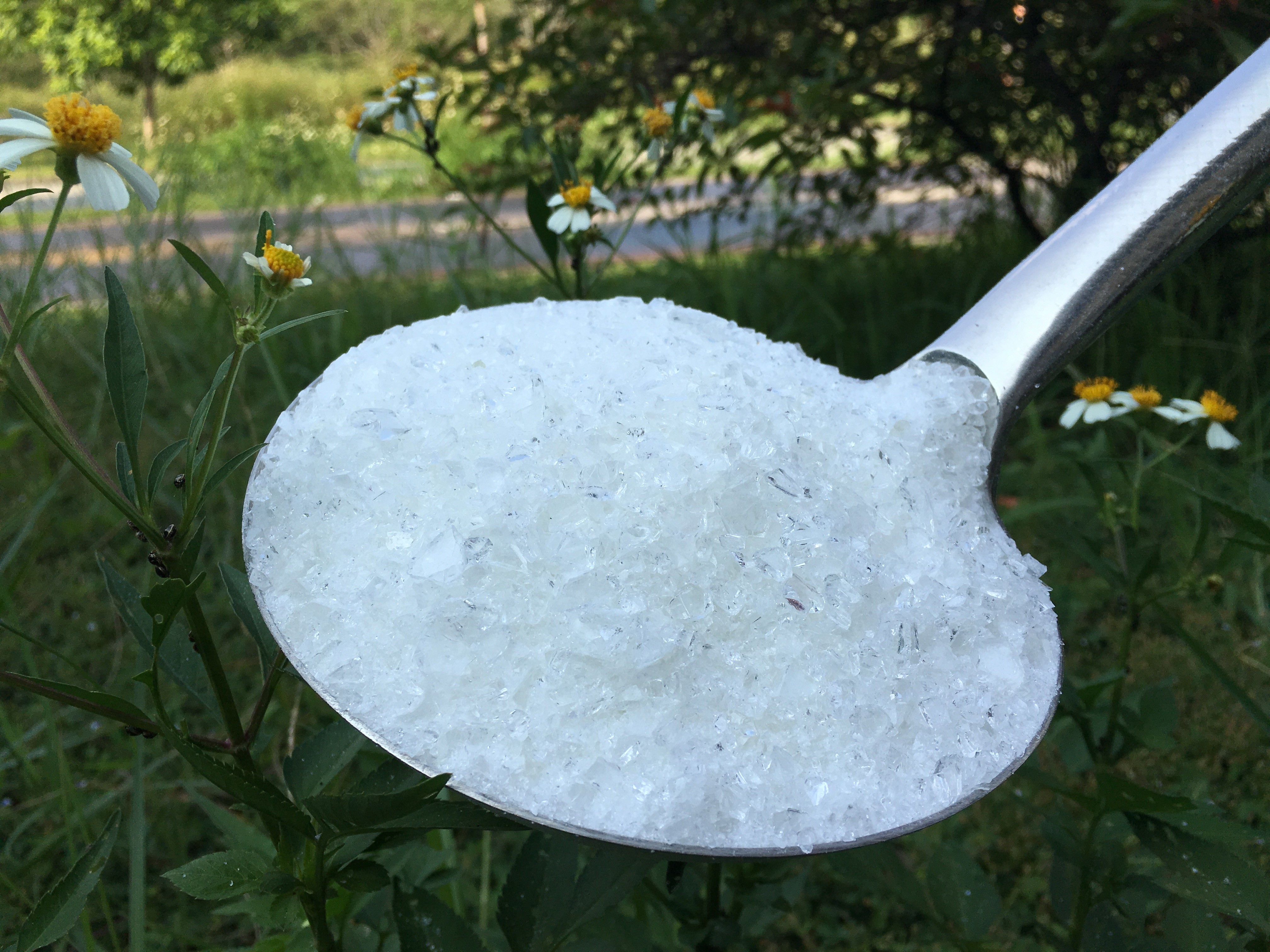

| 출현 | 하얗거나 창백한 노란 투명한 조각 |
| 산가 (mgKOH/g) | 68~75 |
| 연화점 (C) | 93~118 |
| 유리전이 임시. (C) | ~54 |
| 융해 점도 (200C, ICI, mPa·s) | 2500±1000 |
| 180C (s, 50% E-12)에 있는 반응 | 70±40 |
| 큐어링 요구조건 | 130C×15-20min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
|
Ｊ 래킷 온도 |
110~120C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~70μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 30~120 |
| 수평 유동 (180C, 밀리미터) | 18~22 | |
| 해설 (60') | ≥85% | |
| 굽힘 (φ1mm) | 통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) | 통과 | |
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 안티-가스 버너 (G), 마찰 총 (T)에 맞춤화되고, (F)를 안티-블루밍.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : SSE 스타 시장 상에 목록화되는688128). 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
2017년에, 80000 톤 연간 용량과 새로운 생산 베이스는 동완, 광동에서 건설에 유입되었고 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다.
