| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | KK8048 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 경화 시스템: | 93/7 폴리에스테르 TGIC | 경화 조건: | 280C×1min |
|---|---|---|---|
| 산가: | 30-36 mgKOH/g | 융해 점도: | 5000±1500 mPa·s/200C |
| 둔화된 핵심(C): | 103~113C | 유리전이 임시.(C): | ~ 60C |
| 특성: | 최고 빠른 신호와 우수한 오래가는 풍화 능력 | 애플리케이션: | 분말 코팅을 위해 코일 또는 PCM에 사용했습니다 |
| 강조하다: | TGIC 분말 코팅 폴리에스테르 수지,PCM 분말 코팅 폴리에스테르 수지 |
||
코일 또는 PCM에 사용하기 위한 최고 속경화 TGIC 분말 코팅 폴리에스테르 수지
◎Introduction
KK8048은 코일 또는 PCM에서 사용된 폴리에스테르 / TGIC 분말 코팅을 위한 포화된 카르복실 폴리에스테르 수지입니다.
최근 몇 년 동안, 권선 도료는 우리나라의 개발을 위한 방을 상당히 구비합니다. 전통적 코일은 대부분 액체성 코팅으로 페인트 칠해지. 그와 같은 액체성 코팅은 환경으로 많든 적든 간에 오염을 유발할 것입니다. 국민들의 환경 보호에 대한 인식의 강화와 함께, 파우더 권선 도료는 주요 발전 방향이 되었습니다. 그것의 특수성 때문에, 권선 도료는 내후성, 내약품성, 견고성과 벤딩저항성과 같은 코팅 특성에 대한 특수한 요구 사항을 가지고 있습니다. 전통적 폴리에스테르 파우더 코팅은 권선 도료를 위한 성능요건을 충족시키기 위해 향상될 수 있지만, 그러나 전통적 폴리에스테르 파우더 코팅이 완전히 치료하기 위한 10 내지 20 분간 동안 구워지는 것을 일반적으로 필요로 합니다. 그러나, 권선 도료 라인 속도는 상대적으로 빠릅니다. 코팅 라인에 대하여 코일의 연속적이고 빠른 코팅을 달성하기 위해, 사용된 분말 코팅은 곧 빨리 병을 고칠 수 있어야 하고 큐어드 코팅성이 엄격한 요구사항을 가지고 있습니다.
KK8048은 1 분 동안 280C에 구워진 후 완전히 치료될 수 있습니다. 이 폴리에스테르 수지로 만들어진 분말 코팅은 매우 경화 시간 단축될 수 있습니다. 가공 코팅은 좋은 레벨링, 좋은 날씨 저항을 가지고 있고, 어떤 결함도 만곡시키, 권선 도료를 위한 성능요건을 충족시키고, 코일을 위한 빠른 피복 제조 라인에 적합합니다.
◎Basic 특징
역학적 성질을 저항하기
화학 제품에 대한 적절한 저항
우수한 저장안정성
우수한 오래가는 풍화 능력
◎Recommend 체계화 :
| KK8048 | TGIC | 충전기 & 안료 | 레벨링제 | 벤조인 수지 |
| 200 | 15 | 95 | 2.4 | 1.2 |
◎Specifications I :

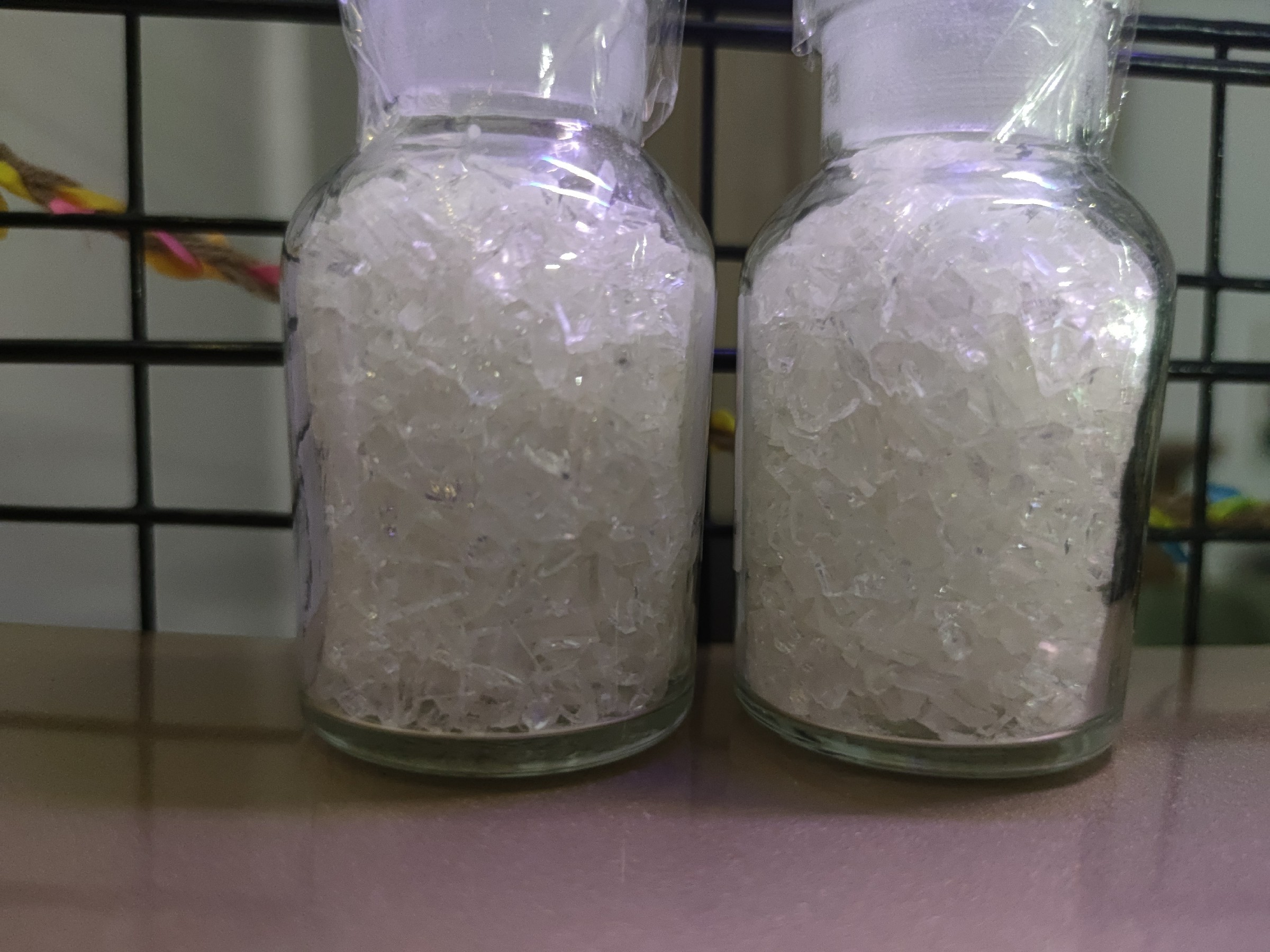

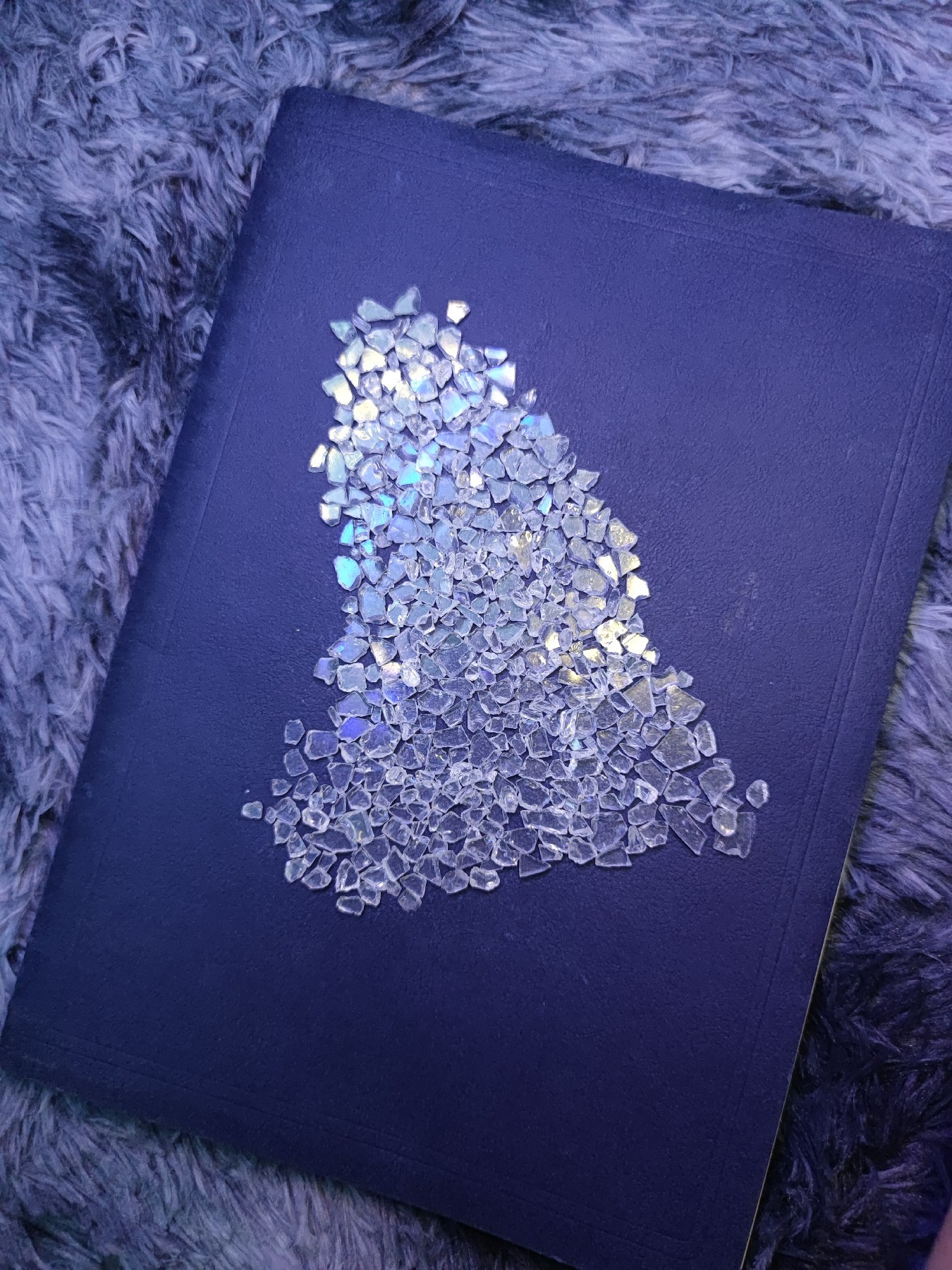

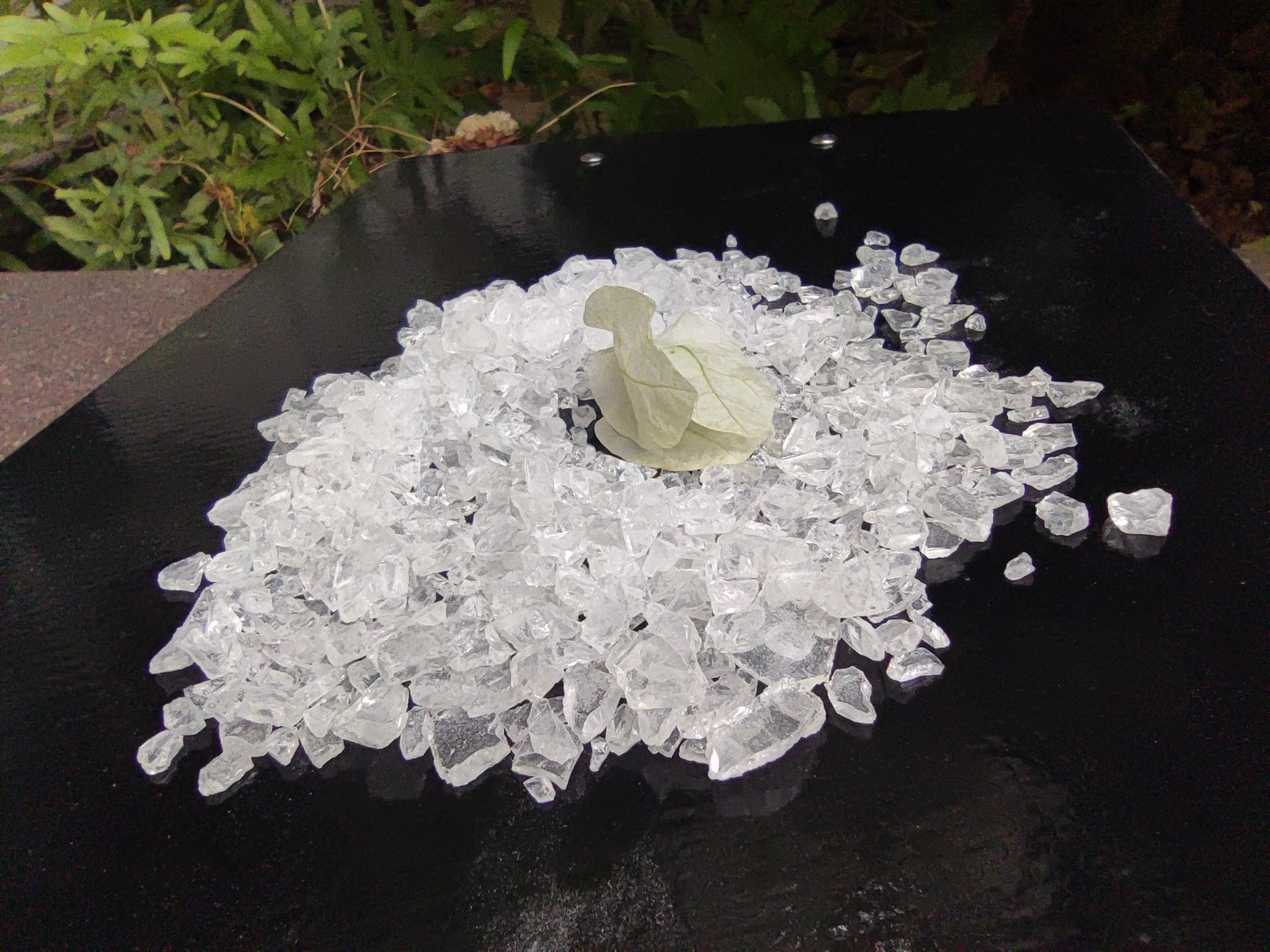

| 출현 | 연노란색 조각 |
| 색 (50%DMF) | 최대 :2 |
| 산가 (mgKOH/g) | 30~36 |
| 연화점 (C) | 103~113 |
| 유리전이 임시. (C) | ~60 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) | 5000±1500 |
| 180C (Ｓ, 7% TGIC)에 있는 반응 | 100±50 |
| 큐어링 요구조건 | 280C×1min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
|
구역 I : 90~110C |
제2핵지대 : 110~120C |
|
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <60μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~100μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 60~150 |
| 수평 유동 (180C, 밀리미터) | 20~25 | |
| 해설 (60') | ≥85% | |
| 굽힘 (φ1mm) | 통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) | 통과 | |
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 안티-가스 버너 (G), 마찰 총 (T)에 맞춤화되고, (F)를 안티-블루밍.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : SSE 스타 시장 상에 목록화되는688128). 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
2017년에, 80000 톤 연간 용량과 새로운 생산 베이스는 동완, 광동에서 건설에 유입되었고 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다.
