| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | HH2762 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 양생 유형: | 70/30 폴리에스테르 에폭시 | 큐어링 요구조건: | 160C×10-15min |
|---|---|---|---|
| 산가: | 29-35 mgKOH/g | 융해 점도: | 3500~4500 mPa·s/200C |
| 둔화된 핵심(C): | 98~103C | 유리전이 임시.(C): | ~ 53C |
| 특성: | 자유로운 TMA와 우수한 역학적 성질 | 애플리케이션: | 분말 코팅이 70/30 하이브리드 저온을 위해 병을 고칩니다 |
| 강조하다: | 혼성 분말 코팅 폴리에스테르 수지,폴리에스테르 수지를 코팅하는 파우더를 치료하세요 |
||
혼성 분말 코팅을 위한 폴리에스테르 수지를 코팅하는 저온 치료 파우더
◎Introduction
HH2762는 분말 코팅을 치료하는 70/30 하이브리드 저온을 위해 설계된 카르복실 폴리에스테르 수지입니다.
최근 몇 년 동안, 국민들의 환경적 자각과 환경적 보호 기준의 지속적인 개선을 자극하면서, 지구 온난화에 의해 초래된 자연 재해는 점점 더 빈번하게 되었습니다. 분말 코팅은 완전히 국제적으로 인기있는 4E (경제적, 환경 보호와 고효율과 우수한 성능) 원칙에 따릅니다. 분말 코팅을 치료하는 저온의 에너지 절감과 배출량 감축 장점은 더 유명하고 그들이 산업에서 많은 관심을 끌었고, 분말 코팅의 발전 방향이 됩니다.
보통 분말 코팅의 막 형성과 양생 온도는 180~220C이고 베이킹 시간이 15~25min입니다. HH2762의 경화 시간은 10-15 분 동안 160C입니다. 분말 코팅을 치료하는 전통적 고온과 비교해서, 막 형성 온도는 하락하며, 그것이 많은 에너지를 절약할 수 있습니다. 코팅의 큐어링 막 형성 온도의 모든 10' Ｃ 하락이 약 10%의 에너지를 절약할 수 있다는 것을 일부 데이터는 보여줍니다.
◎Basic 특징
역학적 성질을 저항하기
좋은 내약품성
TMA는 자유롭게 합니다
◎Recommend 체계화 :
| HH2762 | 014U | TiO2 (R760) | BaSO4 8000 | 레벨링 | 벤조인 수지 | 701 |
| 210 | 90 | 102 | 90 | 4 | 2 | 2.5 |
◎Specifications I :

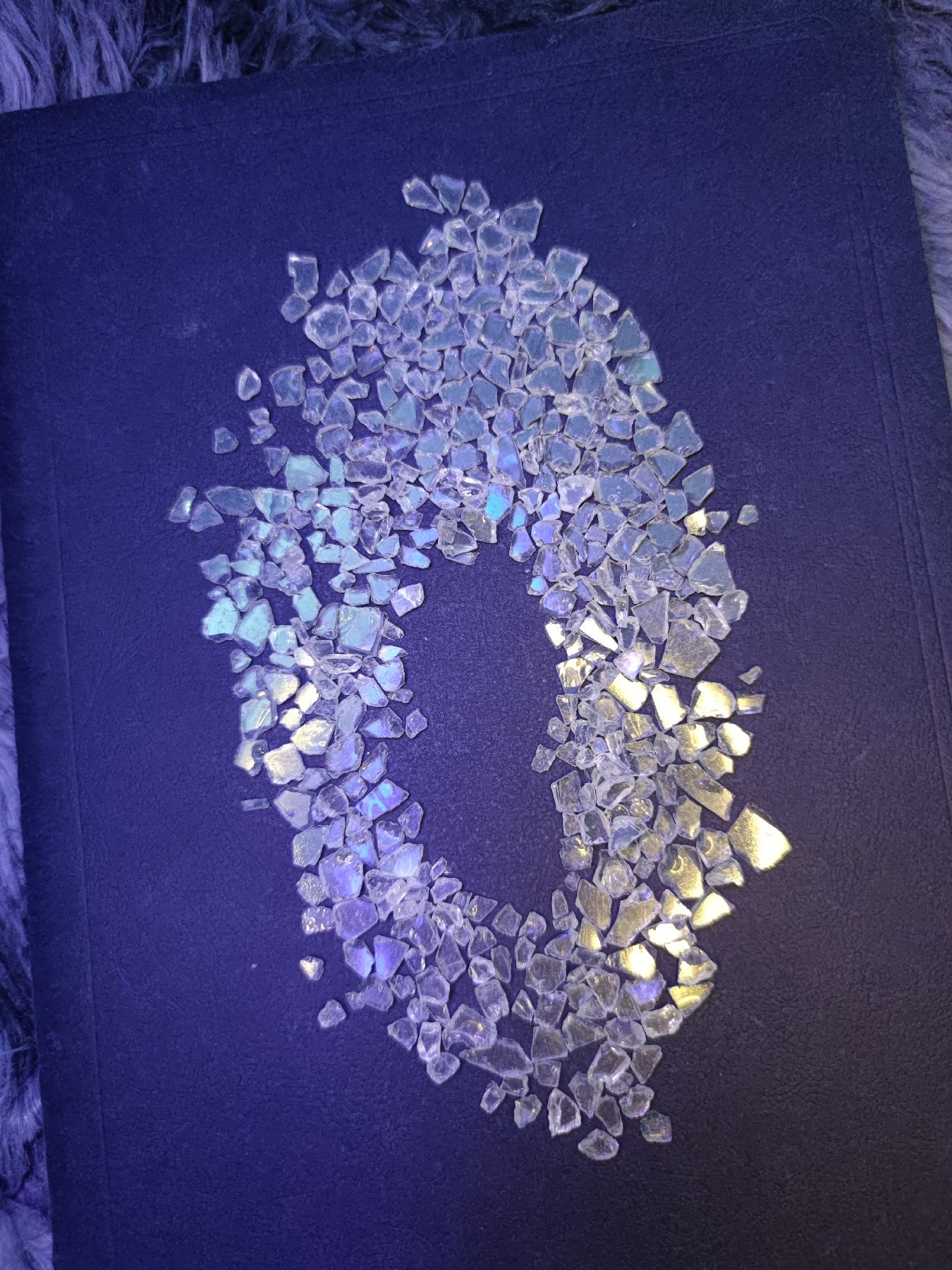

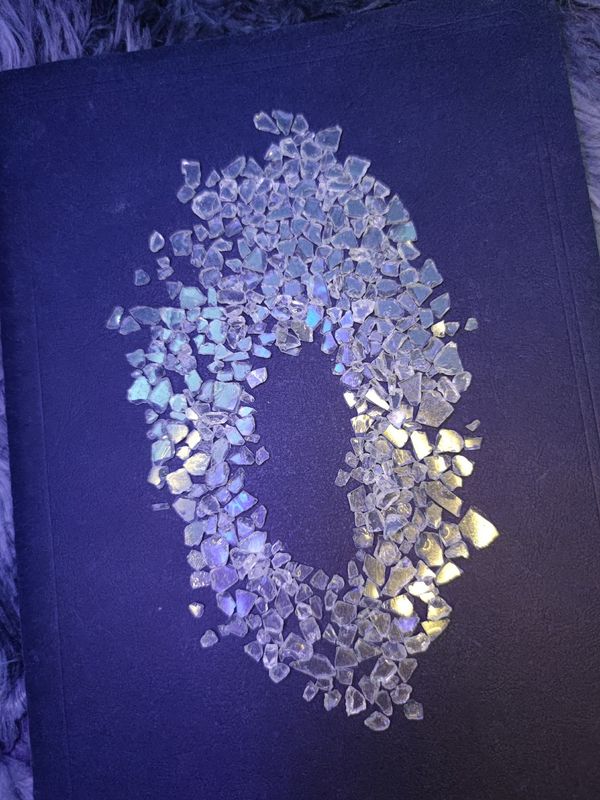

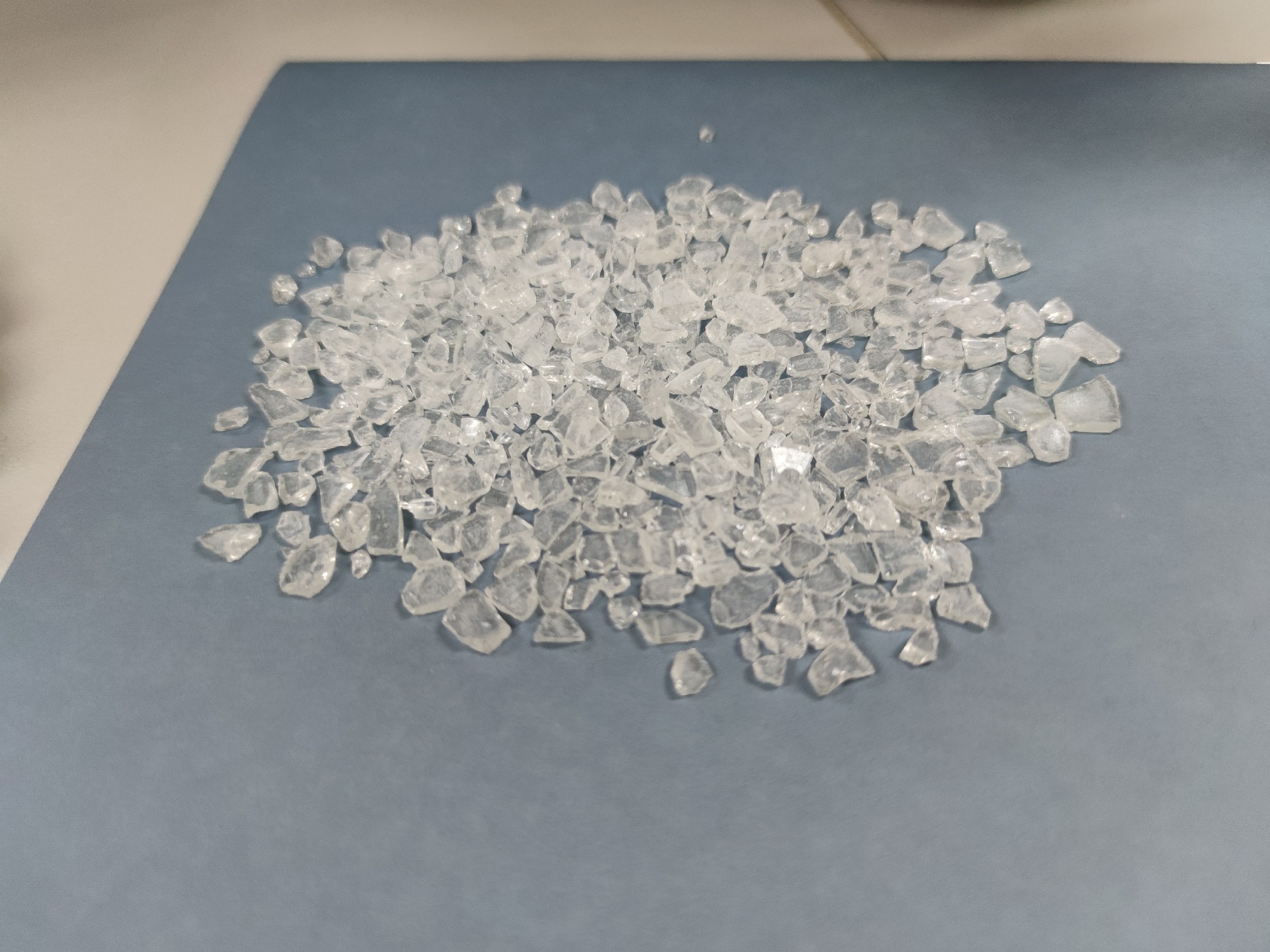

| 출현 |
하얗거나 가벼운 노란 투명한 조각 |
| 색 (50%DMF) | 최대 :3 |
| 산가 (mgKOH/g) | 29~35 |
| 연화점 (C) | 98~103 |
| 유리전이 임시. (C) | ~53 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) |
3500~5500 |
| 180C (Ｓ, 7% TGIC)에 있는 반응 |
70~150 |
| 큐어링 요구조건 | 160C×10~15min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
|
구역 I : 90~110C |
제2핵지대 : 110~120C |
|
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~70μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 70~160 |
| 수평 유동 (180C, 밀리미터) | 20~24 | |
| 해설 (60') | ≥90% | |
| 굽힘 (φ1mm) | 통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | 1H | |
| 영향 (50cm) | 통과 | |
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 안티-가스 버너 (G), 마찰 총 (T)에 맞춤화되고, (F)를 안티-블루밍.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : SSE 스타 시장 상에 목록화되는688128). 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
2017년에, 80000 톤 연간 용량과 새로운 생산 베이스는 동완, 광동에서 건설에 유입되었고 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다.
