| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | NH0305 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 건조율: | 93/7 폴리에스테르 TGIC 또는 95/5 폴리에스테르 HAA | 큐어링 요구조건: | 200C×10min (TGIC) 또는 180C×10min (HAA) |
|---|---|---|---|
| 산가: | 30-36 mgKOH/g | 융해 점도: | 3800±1000 mPa·s/200C |
| 둔화된 핵심(C): | 105~115C | 유리전이 임시.(C): | ~ 63C |
| 특성: | 높은 비용-동작 | 애플리케이션: | 모래와 구김 분말 코팅에 적합합니다 |
| 강조하다: | 구김 분말 코팅 HAA 폴리에스테르,모래 가루 코팅 HAA 폴리에스테르 |
||
모래와 구김 분말 코팅을 위한 높은 비용-동작 HAA 폴리에스테르 수지
◎Introduction
NH0305는 특히 모래를 위해, 양쪽 TGIC과 HAA 분말 코팅 시스템을 위해 설계된 비싼 비용 성능 포화된 카르복실 폴리에스테르 수지고 구김 분말 코팅입니다. 그러나 그것은 실내 사용 파우더를 생산하기 위해 약한 내후성을 특징으로 하고 단지 추천합니다.
알루미늄 프로파일의 표면 처리는 항상 분말 코팅의 주요 어플리케이션 필드였습니다 ; 동시에, 알루미늄 프로파일 위의 분말 코팅의 적용은 또한 표면 색을 만들었고 알루미늄의 터치가 점점 더 다양하여서 돋보이게 하고 사립 표면이 분말 코팅의 활용 효과의와 점점 더 소비자들에게 인기 있는 주요 담당자입니다.
열경화성 사립 분말 코팅은 일반적 열경화성 분말 코팅의 여러 가지 장점을 가질 뿐만 아니라 아름다운 패턴과 강한 장식적 특성을 가지고 있습니다. 그들은 또한 제조 공정에 있는 제품의 거칠고 편편하지 않은 표면과 같은 결점을 구성하고 커버할 수 있습니다.
◎Basic 특징
높은 비용-동작
우수한 저장안정성
모래와 구김 분말 코팅에 적합합니다
약한 내후성으로 실내 사용 파우더를 생산한다고 단지 충고하세요
◎Recommend 체계화 :
NH0305/TGIC
| NH0305 | TGIC | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 | 703 |
| 300 | 22.6 | 190 | 4 | 2 | 2.5 | / |
NH0305/HAA
| NH0305 | T-105 | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 | 703 |
| 300 | 15.8 | 190 | 4 | 2 | 2 | 2 |
◎Specifications I :

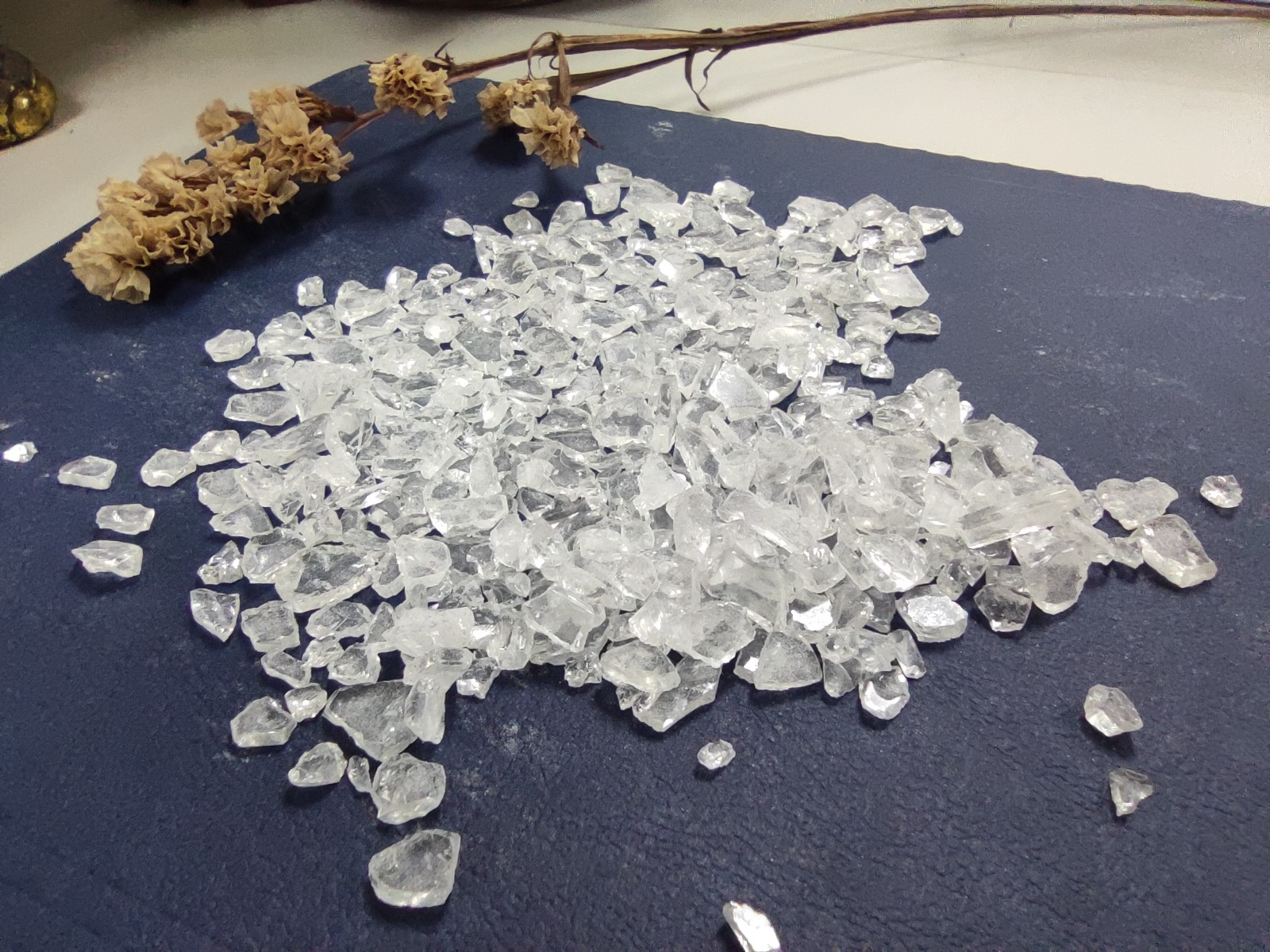

| 출현 | 하얗거나 창백한 노란 투명한 조각 |
| 색 (50%DMF) | 최대 :2 |
| 산가 (mgKOH/g) | 30~36 |
| 연화점 (C) | 105~115 |
| 유리전이 임시. (C) | ~63 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) | 3800±1000 |
| 180C (Ｓ, 7% TGIC)에 있는 반응 | 200±100 |
| 큐어링 요구조건 |
200C×10min (TGIC) 180C×10min (HAA) |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
|
자켓 온도 |
제2핵지대 : 110~120C |
|
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 60~80μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 150~350 |
| 수평 유동 (180C, 밀리미터) | 25~30 | |
| 해설 (60') | ≥80% | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) | 통과 | |
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 안티-가스 버너 (G), 마찰 총 (T)에 맞춤화되고, (F)를 안티-블루밍.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : SSE 스타 시장 상에 목록화되는688128). 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
2017년에, 80000 톤 연간 용량과 새로운 생산 베이스는 동완, 광동에서 건설에 유입되었고 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다.
