| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | NH0307 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 비율을 치료하세요: | 93/7 폴리에스테르 TGIC 또는 95/5 폴리에스테르 HAA | 경화 시간: | 200C×10min (TGIC) 또는 180C×10min (HAA) |
|---|---|---|---|
| 산가: | 30-36 mgKOH/g | 융해 점도: | 3600±800 mPa·s/200C |
| 연화점: | 105~115C | 유리 전이 온도: | ~ 63C |
| 특성: | 높은 비용-동작 | 애플리케이션: | 양쪽 TGIC과 HAA 분말 코팅을 위해 |
| 강조하다: | 경제적 TGIC 폴리에스테르 수지,TGIC 폴리에스테르 수지 |
||
우수한 레벨링 실적과 경제적 TGIC 폴리에스테르 수지
◎Introduction
NH0307은 양쪽 TGIC과 HAA 분말 코팅 시스템을 위해 설계된 포화 폴리에스터 수지입니다.
인간 생활 수준의 개선과 함께, 사람들의 녹색 환경 보호에 대한 인식은 점점 더 강하게 되고 있고 분말 코팅이 그들의 고효율, 환경 보호와 경제적 장점으로 인해 급격한 발달을 달성했습니다.
분말 코팅은 30' Ｃ 아래에 환기되고 마르고 깨끗한 환경에서 저장되도록 요구되고, 관계자들과 난방을 해고하기 위해 마감되지 않고, 직사광선을 회피하고 제품 교통 동안 비 또는 광노출을 방지합니다.
우기 또는 더운 여름에 습기 환경과 과도하게 고온 때문에 분말 코팅은 총과 분말 스프레이 동안 비어 있는 총기의 결과를 초래한 제조업, 열, 교통과 사용 동안 덩어리의 가능성이 높으며, 그것을 진지하게 그것이 영향을 미칩니다 파우더 도포 비율과 도포막의 표면 평활성.
NH0307은 높은 tg를 가지고 있고 따라서 위에서 말한 문제를 회피하면서, 그것과 함께 준비된 분말 코팅이 우수한 저장안정성을 가지고 있습니다.
◎Basic 특징
높은 비용-동작
우수한 저장안정성
우수한 레벨링 연기
◎Recommend 체계화 :
NH0307/TGIC
| NH0307 | TGIC | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 | 703 |
| 300 | 22.6 | 190 | 4 | 2 | 2.5 | / |
NH0307/HAA
| NH0307 | T-105 | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 | 703 |
| 300 | 15.8 | 190 | 4 | 2 | 2 | 2 |
◎Specifications :

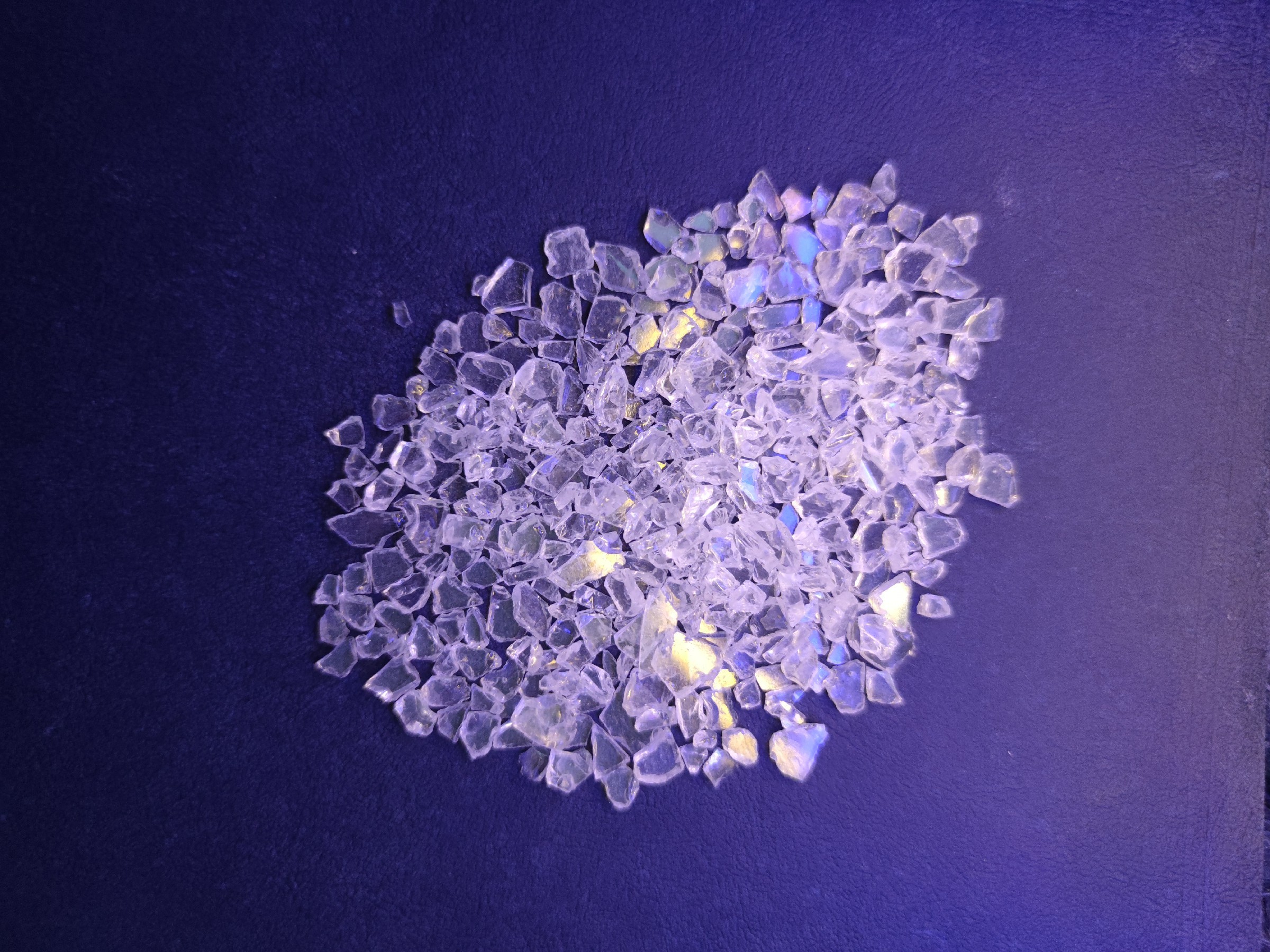

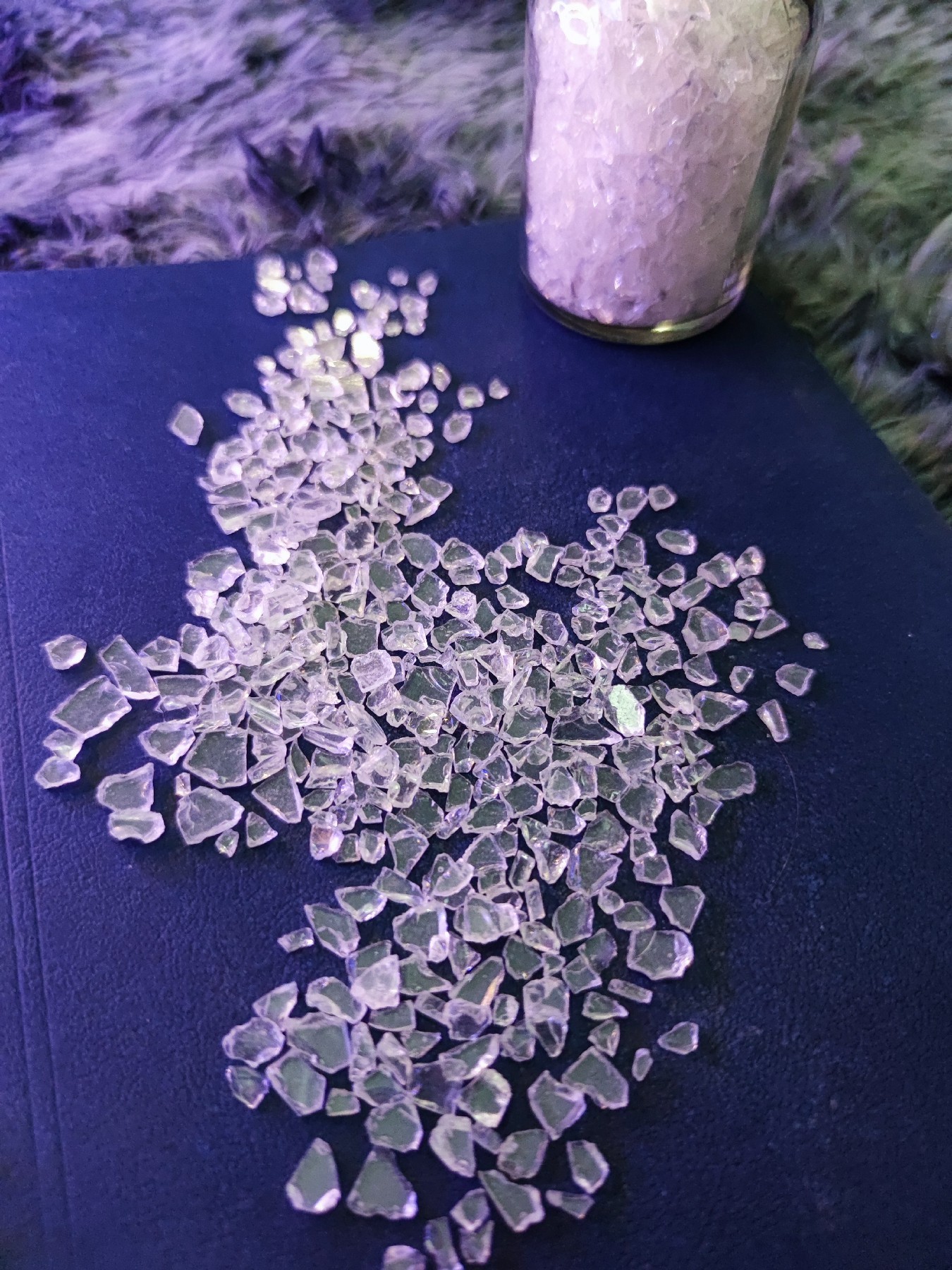

| 출현 | 하얗거나 창백한 노란 투명한 조각 |
| 산가 (mgKOH/g) | 30~36 |
| 연화점 (C) | 105~115 |
| 유리전이 임시. (C) | ~63 |
| 융해 점도 (200C, ICI, mPa·s) | 3600±800 |
| 180C (Ｓ, 7% TGIC)에 있는 반응 | 240±100 |
| 큐어링 요구조건 |
200C×10min (TGIC) 180C×10min (HAA) |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
| 자켓 온도 | 100~110C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 60~80μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 300~450 |
| 수평 유동 (180C, 밀리미터) | 26~30 | |
| 해설 (60') | ≥80% | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) | 통과 | |
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
2017년에, 80000 톤 연간 용량과 새로운 생산 베이스는 동완, 광동에서 건설에 유입되었고 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다.
