| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | NH0307G-1 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 양생 유형: | 93/7 폴리에스테르 TGIC 또는 95/5 폴리에스테르 HAA | 큐어링 요구조건: | 200C×10min (TGIC) 또는 180C×10min (HAA) |
|---|---|---|---|
| 산가 (mgKOH/g): | 30-36 | 융해 점도 (mPa·s/200C): | 3200±800 |
| 연화점: | 105~115C | 유리 전이 온도: | ~ 63C |
| 특성: | 높은 비용-동작 | 애플리케이션: | 모래와 구김 분말 코팅에 대하여 권고됩니다 |
| 강조하다: | 느린 경화 TGIC 폴리에스테르 수지,TGIC 폴리에스테르 수지를 코팅하는 구김 파우더 |
||
모래와 구김 분말 코팅을 위한 느린 경화 TGIC 폴리에스테르 수지
◎Introduction
NH0307G-1은 포화 폴리에스터 수지가 폴리에스테르 / TGIC 분말 코팅에 사용했다는 것 입니다
시스템과 폴리에스테르 / HAA 분말 코팅 시스템.
Ｇ와 모델들은 직접적 발화된 용광로 경화에 적합한 이 폴리에스테르 수지로 만들어진 분말 코팅을 보여줍니다.
순환 가스 스트림의 가열 방법은 직접적인 히팅 또는 간접 가열일 수 있습니다. 소위 직접 가열 방법은 연료가 벽난로 난방을 속하는 순환하는 통풍관에서 오픈 플레임에서 탄다는 것입니다. 생성된 고온연소 가스는 순환하는 공기 흐름과 혼합되고, 순환 팬의 작용에서 노에서 분사기함에 들어가고 코팅이 노즐을 통하여 치료됩니다. 직화로 경화 방법의 장점은 노 가열 시간이 빠르고 온도 제어 정밀도가 높다는 것입니다.
◎Basic 특징
직접적 발화된 용광로 경화에 적합한 NH0307에 대한 느린 큐어링 버전
높이 비용 효율적입니다
우수한 저장안정성
모래와 구김 분말 코팅에 대하여 권고됩니다
◎Recommend 체계화 :
NH0307G-1/TGIC
| NH0307G-1 | TGIC | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 | 703 |
| 300 | 22.6 | 190 | 4 | 2 | 2.5 | / |
NH0307G-1/HAA
| NH0307G-1 | T-105 | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 | 703 |
| 300 | 15.8 | 190 | 4 | 2 | 2 | 2 |
◎Specifications :

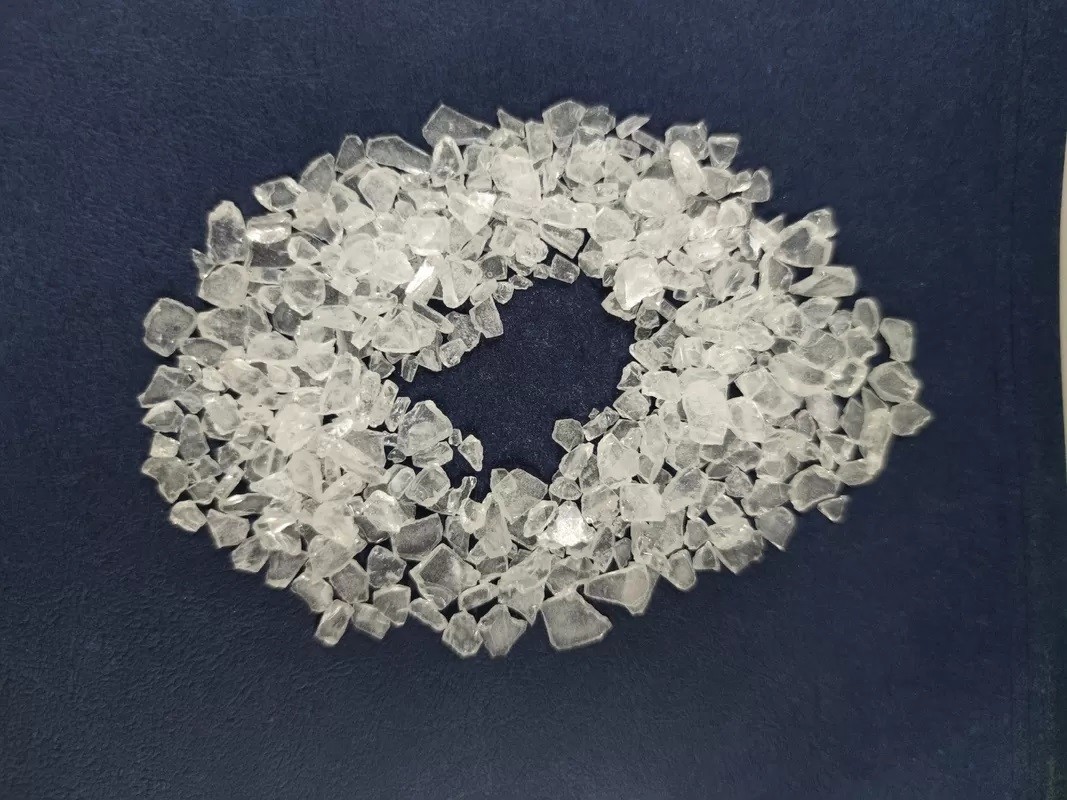

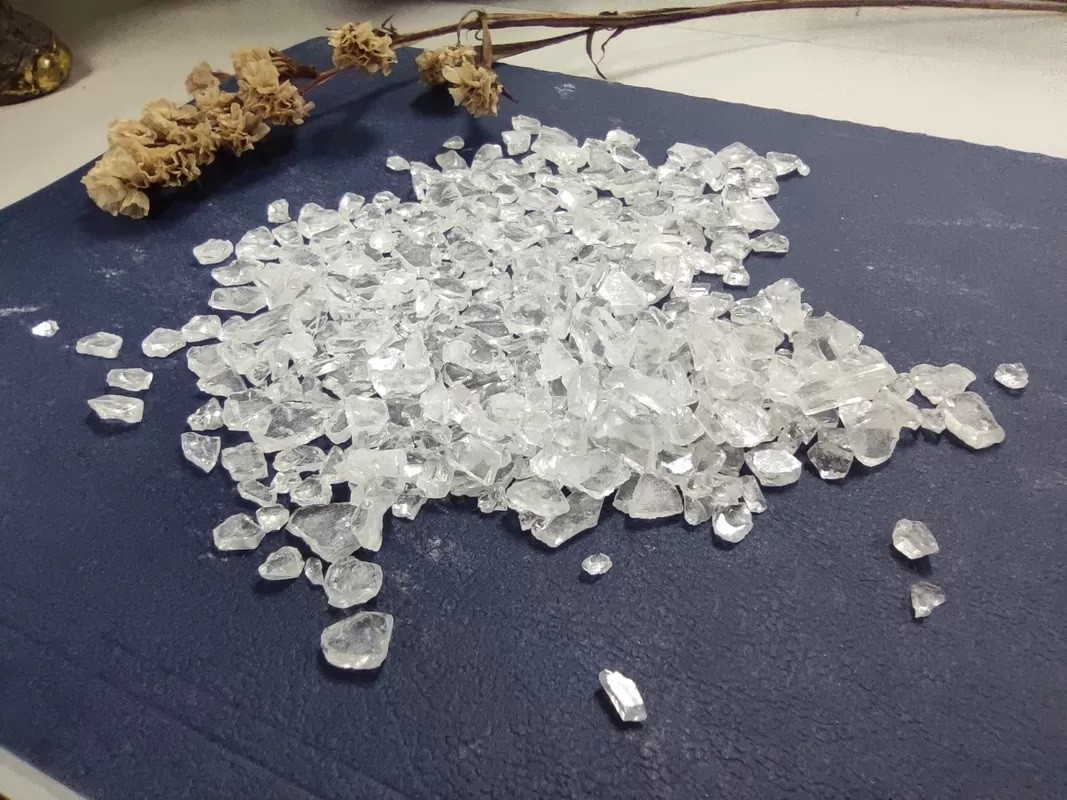

| 출현 | 하얗거나 창백한 노란 투명한 조각 |
| 산가 (mgKOH/g) | 30~36 |
| 연화점 (C) | 105~115 |
| 유리전이 임시. (C) | ~63 |
| 융해 점도 (200C, ICI, mPa·s) | 3200±800 |
| 180C (Ｓ, 7% TGIC)에 있는 반응 | 320±80 |
| 큐어링 요구조건 |
200C×10min (TGIC) 180C×10min (HAA) |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
| 자켓 온도 | 100~110C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 60~80μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 300~600 |
| 수평 유동 (180C, 밀리미터) | 26~30 | |
| 해설 (60') | ≥80% | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) | 통과 | |
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
2017년에, 80000 톤 연간 용량과 새로운 생산 베이스는 동완, 광동에서 건설에 유입되었고 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다.
