| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | NH6582T |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 경화형: | 95/5 HAA 폴리에스테르 수지 | 경화 시간: | 180C×10min |
|---|---|---|---|
| 산가 (mgKOH/g): | 30-35 | 점착성 (200C, 콘 / 플레이트, mPa·s): | 5400±800 |
| 연화점: | 100~110C | 유리 전이 온도: | ~61C |
| 특성: | 우수한 기계적인 특성 | 애플리케이션: | 95:5 프리미드 XL 552 분말 코팅을 위해 |
| 강조하다: | 프리미드 포화 폴리에스터 수지,포화 폴리에스터 수지를 코팅하는 큐어드 파우더 |
||
180C 가황 분체 코팅을 위한 95:5 프리미드 포화 폴리에스터 수지
◎Introduction
NH-6582T는 NH6582의 마찰 차져러블 타입입니다, 포화된 카르복실 폴리에스테르 수지가 180C에 치료될 95:5 프리미드 XL 552 분말 코팅의 설계를 했습니다.
Ｔ와 모델들은 마찰 총으로 스프레이될 수 있는 이 폴리에스테르 수지로 만들어진 분말 코팅을 보여줍니다.
분말 코팅과 코팅품의 방법은 일반적으로 정전 코팅과 유동상 코팅을 포함합니다. 정전기적 코팅법에, 사용된 분말 코팅의 평균 입경은 30 μm 이하 이며, 그것이 보통 결합 입자의 포함으로 인해 소부 도막의 감소된 평활도의 결과를 초래한 분말 코팅의 입자를 덩어리로 만드는 경향이 있습니다 . 게다가, 코팅된 목적이 한결같게 낮은 평활도와 코팅의 결과가 되면서, 코팅될 수 없도록, 분말형태에서 분말 코팅의 유동성은 감소됩니다. 다른 한편으로는, 30 μm이 찔리기 위해 축소한 경향을 있는 것보다 더 큰 평균 입경으로, 그러나 베이킹용 뒤에 코팅이 큰 입자간공극을 형성하게 되었습니다. 적용되면 얇게 50 [뮤] Ｍ 이하 (에 대하여, 결과 코팅이 구워진 후 덜 매끄러울 것입니다.
폴리에스터 합성 방식을 최적화함으로써, NH-6582T는 위에서 말한 문제를 해결할 수 있습니다. 후막을 적용할 때 NH-6582T까지 준비된 분말 코팅은 어떤 바늘 구멍도 가지고 있지 않습니다.
◎Basic 특징
우수한 기계적인 특성
좋은 안티-옐로윙
후막에서 무핀홀
좋은 기후 견딜성과 저장 안정성
◎Recommend 체계화 :
NH-6582T/HAA
| NH6582T | 프리미드 XL-552 | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Specifications :

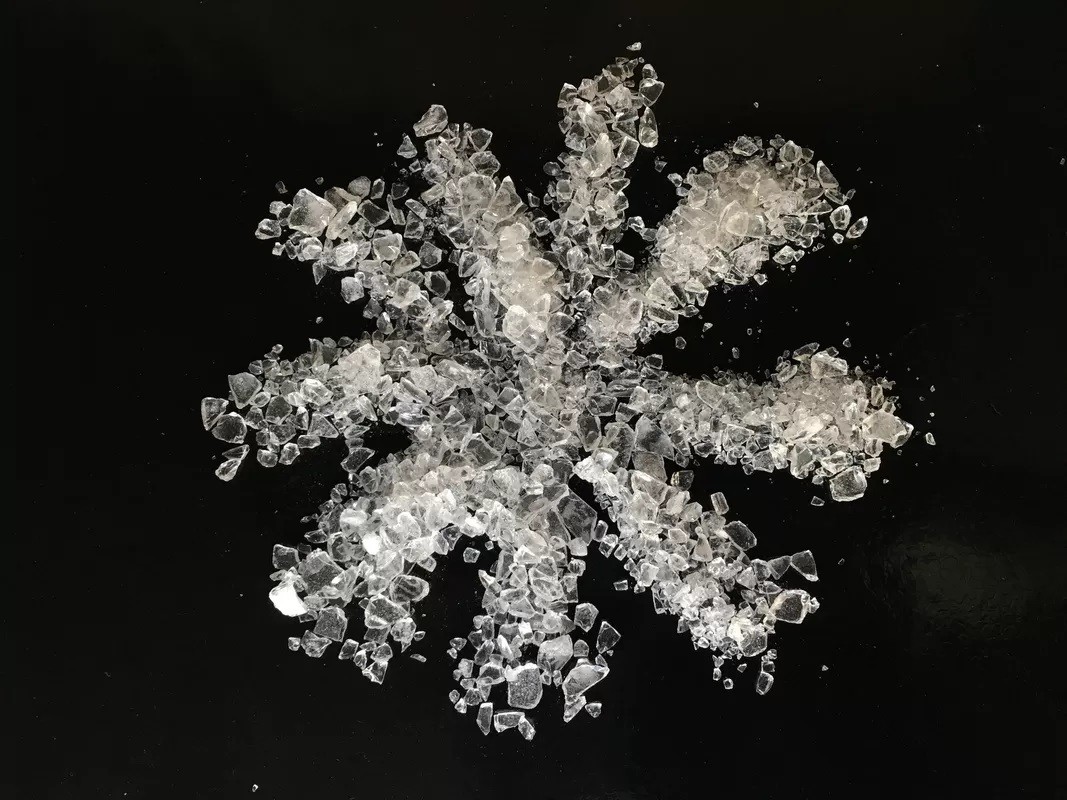

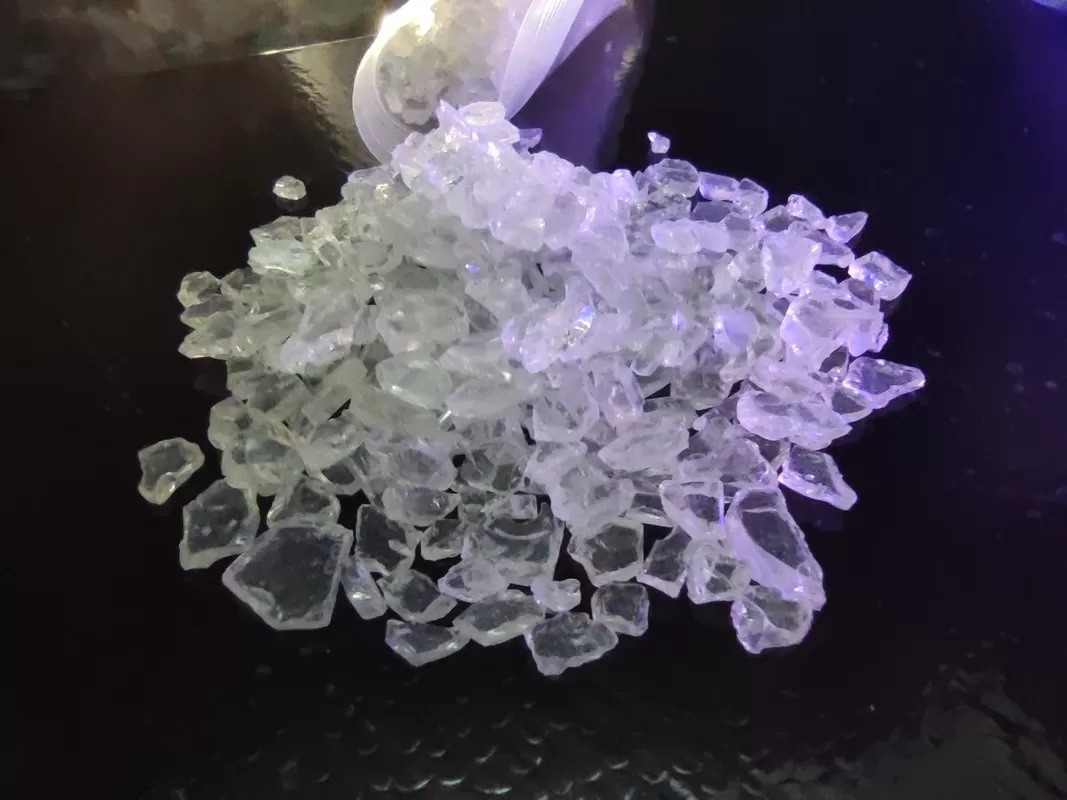

| 출현 | 하얗거나 창백한 노란 투명한 조각 |
| 색 (50% DMF) | 맥스 : 2 |
| 산가 (mgKOH/g) | 30~35 |
| 연화점 (C) | 100~110 |
| 유리전이 임시. (C) | ~61 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) | 5400±800 |
| 180C (s, 5% XL552)에 있는 반응 | 185±35 |
| 큐어링 요구조건 | 180C×10min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
| 구역 I : 90~110C | 제2핵지대 : 110~120C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~70μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 120~200 |
| 수평 유동 (180C, 밀리미터) | 23~27 | |
| 해설 (60') | ≥85% | |
| 굽힘 (φ1mm) | 통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) | 통과 | |
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
2017년에, 80000 톤 연간 용량과 새로운 생산 베이스는 동완, 광동에서 건설에 유입되었고 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다.
