| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | NH6586T |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 큐어링 비율: | 95/5 HAA 경화 | 큐어링 요구조건: | 180C×10min |
|---|---|---|---|
| 산가 (mgKOH/g): | 30-35 | 점착성 (200C, 콘 / 플레이트, mPa·s): | 3500±500 |
| 연화점: | 100~110C | 유리 전이 온도: | ~60C |
| 특성: | 우수한 레벨링과 우수한 기계적인 특성 | 애플리케이션: | 95:5 프리미드 XL 552 분말 코팅을 위해 |
| 강조하다: | 95/5 HAA 포화 폴리에스터 수지,포화 폴리에스터 수지를 코팅하는 프리미드 파우더 |
||
프리미드 분말 코팅을 위한 오래가는 95/5 HAA 포화 폴리에스터 수지
◎Introduction
NH-6586T는 NH6586에 대한 마찰 차져러블 유형 버전입니다, 180C에 치료되는 것은 95:5 프리미드 XL 552 분말 코팅을 위해 설계된 포화된 카르복실 폴리에스테르 수지입니다.
NH-6586T는 HAA 경화 시스템을 도입합니다, HAA의 전체 이름이 도포 면의 불충분한 황색화 방지 성능을 이르게 하는 분자에서 아민기를 포함하는 N,N,N',N'-tetrakis (β-hydroxyethyl) 아디파미드입니다. 도포막은 고온에 노랗게 되는 경향이 있고 따라서 HAA 시스템의 황색화 방지 도포막이 존재하기가 어렵습니다.
특별한 원료와 특정 공 정이 획득한 폴리에스테르 수지는 우수한 고온저항과 안티-옐로윙 특성을 가지고 있는 그것의 분자 분절에서 폴리이미드 부분을 가지고 있고, 플로로글루시놀 포름 산과 에탄트리카르복실리성 산 모노에스터가 반응에 참가한 것처럼, 폴리에스터 부분이, 폴리에스터 제품이 우수한 고온저항과 안티-옐로윙 특성을 가지고 있도록, 강한 황색화 방지 능력으로 페놀릭 기능군을 포함한다는 것을 그와 같고 마침내 HAA 시스템의 분말 코팅에서 사용된 페놀 수산기를 포함하는 원료를 사용합니다, 우수한 황색화 방지 성능과 코팅 표면이 획득될 수 있습니다.
◎Basic 특징
좋은 기후 견딜성
우수한 레벨링
우수한 기계적인 특성
좋은 안티-옐로윙
좋은 저장 안정성
◎Recommend 체계화 :
NH-6582T/HAA
| NH6586T | HAA | 충전기 & 안료 | 유동제 | 벤조인 수지 | 701 | 703 |
| 285 | 15 | 190 | 4 | 2 | 2 | 2 |
◎Specifications :
| 출현 |

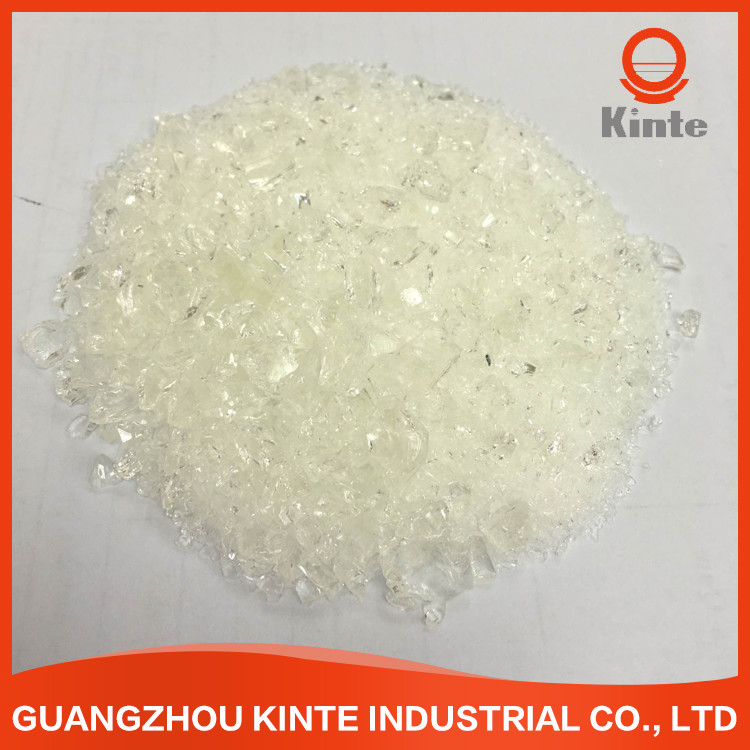

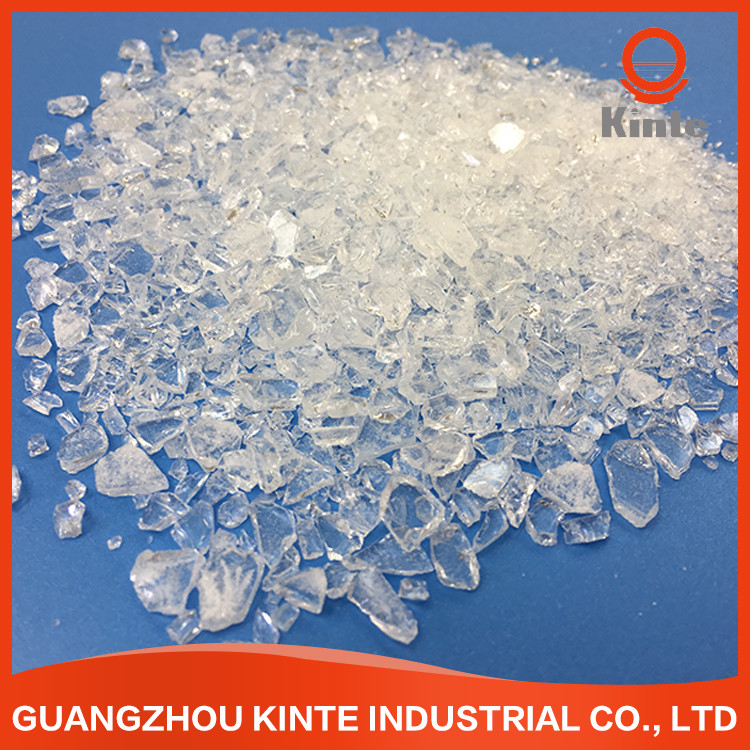

연노란색 조각 |
| 색 (50% DMF) |
맥스 : 1 |
| 산가 (mgKOH/g) | 30~35 |
| 연화점 (C) | 100~110 |
| 유리전이 임시. (C) | ~60 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) |
3500±500 |
| 180C (s, 5% XL552)에 있는 반응 |
380±100 |
| 큐어링 요구조건 | 180C×10min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
| 구역 I : 90~110C | 제2핵지대 : 110~120C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~70μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 180~320 |
| 수평 유동 (180C, 밀리미터) | 25~30 | |
| 해설 (60') | ≥88% | |
| 굽힘 (φ2mm) | 통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) | 통과 | |
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
2017년에, 80000 톤 연간 용량과 새로운 생산 베이스는 동완, 광동에서 건설에 유입되었고 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다.
