| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| 모델 번호: | NH7809 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 큐어드 타입: | Polyester/ 이소시아네이트 | 경화 조건: | 200C/15min |
|---|---|---|---|
| 하이드록실 수 (mgKOH/g): | 25-35 | 점착성 (mPa·s/200C): | 12000±2000 |
| 둔화된 핵심(C): | 102~112 | 유리전이 임시.(C): | ~ 66 |
| 특성: | 우수한 레벨링 | 애플리케이션: | 폴리에스테르 / 이소시아네이트 분말 코팅 시스템을 위해 |
| 강조하다: | 이소시아네이트 포화 폴리에스터 수지,내약품성 포화 폴리에스터 수지 |
||
우수한 레벨링과 이소시아네이트 포화 폴리에스터 수지
◎Introduction
NH7809는 폴리에스테르 / 이소시아네이트 분말 코팅 시스템을 위한 하이드록실화한 폴리에스테르 수지입니다.
많은 코팅 제품 중에, 분말 코팅은 주로 그들의 낮은 VOC 출량 때문에, 신속히 개발 제품 중 하나입니다. 현재, 블록형 아이소사이아네이트는 넓게 특히 북아메리카와 아시아에서 많은 국가에서, 분말 코팅의 가교제들로서 사용됩니다. 그러나, 그것은 주로 트리글리시딜 이소시아누레이트의 독성 때문에, 유럽에서 더 덜 사용됩니다, 분말 코팅의 교차 결합 작용제가 유럽에 사용했습니다. 만약 이 문제가 해결되면, 블록형 아이소사이아네이트의 사용이 증가할 것입니다.
주로 분말 코팅의 오염은 생산 과정에서 먼지 공해고 경화 공정에서 유해 가스의 배출입니다. 그러므로, VOC을 감소시키는 문제가 또한 있습니다. 더욱 또 다른 문제는 저장 안정성을 향상시키고, 황색화를 감소시키고, 흐름과 레벨링을 향상시키고, 베이킹 온도를 감소시키고 박막 특성을 향상시키는 것과 같은, 분말 코팅의 품질을 향상시키는 것입니다. 블록형 아이소사이아네이트와 그들의 프리폴리머는 다양한 구조에 설계되어 넣어질 수 있고, 코팅의 건설 성능과 필름 성능을 개선하기 위해 다양한 특성과 분말 코팅을 형성하기 위해 에폭시와 폴리에스테르와 아크릴수지류로 결합될 수 있습니다.
◎Basic 특징
우수한 레벨링
좋은 역학적 성질
좋은 내약품성
◎Specifications :

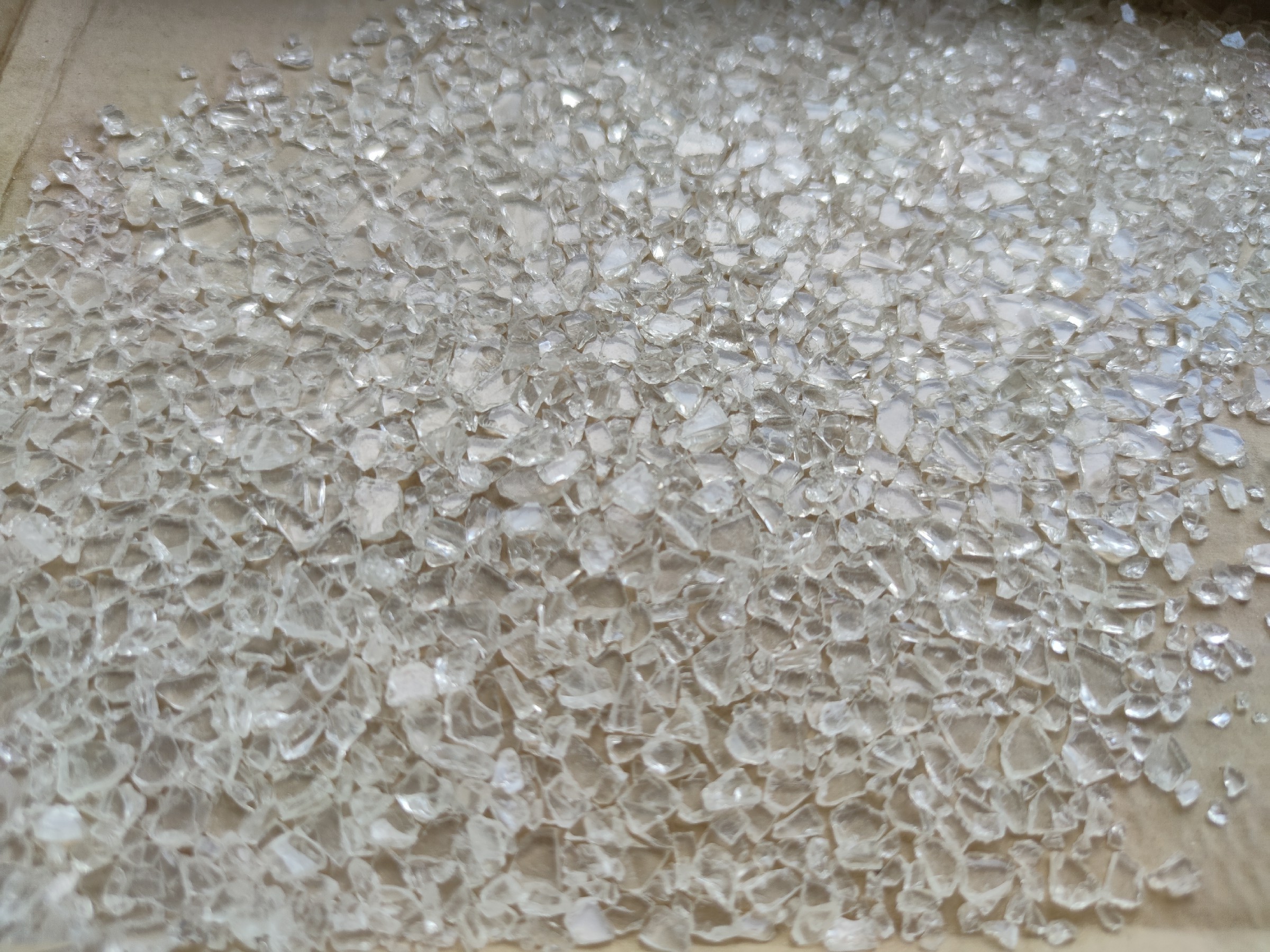

| 출현 | 하얗거나 창백한 노란 투명한 조각 |
|
색 (50%DMF) |
최대 :2 |
| 산가 (mgKOH/g) | 25~35 |
| 연화점 (C) | 102~112 |
| 유리전이 임시. (C) | ~66 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) |
12000±2000 |
| 180C (s, 50% E-12)에 있는 반응 |
520±100 |
| 큐어링 요구조건 |
200C/15min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Recommend 체계화 :
| NH7809 | 경화제 | 충전기 & 안료 | 레벨링제 | 벤조인 수지 |
| 200 | 40 | 125 | 4.5 | 2.5 |
◎Extrusion 상태 :
2개 나사 압출기
구역 I : 90~110C 제2핵지대 : 110~120C
혁명의 속도 : 500~1200rpm
파우더의 훌륭함 : <100μm
◎Application 상태 :
다음과 정전 용사 : 40~70KV
도막 두께 : 50~70μm
기름을 뺀 냉간 압연 강철 : 0.5 밀리미터
◎Film 특성 :
| 줴〔겔］화 시간 (180C, 초) | 600~850 |
| 수평 유동 (180C, 밀리미터) | 26~30 |
| 해설 (60') | ≥90% |
| 굽힘 (φ1mm) | 통과 |
| 접착제 (1mm, 등급) | 0 |
| 펜슬 경도 | ≥1H |
| 영향 (50cm) | 통과 |
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎More는 코드화됩니다 :
| 코드 | 비율 | 경화 주기 | AV (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| NH7803 | 80/20 | 200C×15 분 | 35~45 | 3000~5000 | ~57 | 300-420 | 저수산기가 최고 오래가는 수지. NH7405와 원샷 매트 PU 체계화를 위해. |
| NH7805 | 80/20 | 200C×20 분 | 35~45 | 3500~6500 | ~61 | 240-400 | 우수 플로우, 좋은 역학적 성질, 좋은 야외 내구성. |
| NH7807 | 84/16 | 200C×15 분 | 27~33 | 9500~10500 | ~62 | 300-400 | 좋은 흐름과 내얼룩성. |
| NH7808 | 84/16 | 200C×15 분 | 25~35 | 7500~10500 | ~59 | 460-660 | 우수 플로우, 좋은 역학적 성질과 야외 내구성. |
| NH7809 | 84/16 | 200C×15 분 | 25~35 | 9000~13000 | ~66 | 420-620 | 우수한 역학적 성질, 우수한 야외 내구성. 건축학 프로필과 가전 제품을 위해 정리되었습니다. |
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
우리는 ISO9001과 국제환경규격, ISO18001, 로에스, UL 인증과 QUALICOAT 인증서를 이끌었습니다. 우수하고 안정적 품질 때문에, 자사 제품은 항상 집에서 높은 명성과 해외를 즐기고, 30개국 이상까지 판매되었습니다.
폴리에스테르 수지 가지는 2000년에 설립되었고, 지금 80,000 톤 동안 연간 생산 능력과 2개 공장 (동완 공장과 다싱 공장)이 있고, 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다. 우리의 고객들은 아크조, PPG, 타이거, 프로텍, 일본, OXYPLAST, JOTUN, 셜윈, 발스퍼, SINTERPLAST, 등과 같은 많은 최고위층인 세계에서 파우더 제조들을 포함합니다.
우리는 끊임없이 "질이 삶이고 1등급 기술, 1등급 질, 1등급 비용과 1등급 브랜드를 고수하 "의 비즈니스 원리를 꾸준히 합니다. 우리는 함께 당신과의 빛나는 미래에 진척시키러 가기 위해 둘다 국내이을 위해 그리고 고객들 해외에서 서비스와 해결책의 전체 세트를 제공하고 좋아할 것이고 싶습니다.
