| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | HC7700 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 인수 인도, 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 큐어드 비율: | 93:7 폴리에스테르 / TGIC 비율 | 큐어드 요구조건: | 200C/10min |
|---|---|---|---|
| 산가 (mgKOH/g): | 31-35 | 점착성 (mPa·s/200C): | 4600~6200 |
| 둔화된 핵심(C): | 105~115 | 유리전이 임시.(C): | ~ 65 |
| 특징: | 우수한 노란 감퇴 작용 저항 | 애플리케이션: | TGIC 분말 코팅을 위해 |
| 강조하다: | TGIC 폴리에스테르는 반대 황색화에 나무진을 칠합니다,93/7 포화된 TGIC 폴리에스테르 수지 |
||
우수한 황색화 방지 특성과 93/7 포화된 TGIC 폴리에스테르 수지
◎Introduction
HC7700은 주로 폴리에스테르 / TGIC 분말 코팅 시스템을 위해 사용되는 포화 폴리에스터 수지입니다.
분말 코팅은 환경적으로 우호적 코팅이지만, 그러나 그것의 필름 형성이 구워지는 고온이 기판에 점착된 분말 코팅과 그리고 나서 영화를 형성하기 위한 가교-결합을 녹이도록 요구합니다. 고온 베이킹용과 필름 형성의 과정에서, 막 형성 수지, 첨가제, 이산화 티타늄과 다른 성분이 열저항성에 좋지 않으면, 도포막의 황색화의 출현으로 이어질 그들은 보통 노란 위상 물질을 나빠지게 하고 생산할 것입니다.
분말 코팅은 수지, 가공제들, 첨가제, 안료와 충전기로 구성됩니다. 분말 코팅의 스프레이 건설은 10-30 분 동안 약 200 도의 고온에 구워지는 것을 필요로 합니다. 황색화 옥사이드를 생산하면서, 이것은 분말 코팅 제제에서 유기 화합물류를 초과 온도에 의해 산화되는 것에게 민감하게 합니다
분말 코팅 제제에서 약간의 아민류 류화제들과 촉매제는 또한 코팅 황색화를 야기시킬 고온에 의해 또한 산화되고 분해됩니다.
일반적으로, 분말 코팅의 고온 황색화는 유기 화합물류의 불충분한 열 산화 저항에 본질적으로 기인합니다. 베이킹 공정을 최적화하고, 굽기 장비를 향상시키는 선택 이산화 티타늄과 좋은 열저항성과 디포머는 분말 코팅의 고온 황색화를 해결하기 위한 중요한 방법입니다. 코팅 형식을 가루로 만들기 위해 적당한 항-황변제를 추가하는 것 그것의 고온 황색화를 향상시키기 위한 효과적인 수단입니다. 특별한 수지 종류 중에서 선택은 분말 코팅에게 잘 열 산소 황색화 특성을 줄 수 있습니다.
◎Basic 특징
우수한 레벨링
좋은 날씨 저항
좋은 역학적 성질
황색화에 대한 탁월 저항
좋은 저장 안정성
우수한 내화학성
◎Recommend 체계화 :
| HC7700 | TGIC | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◎Specifications I

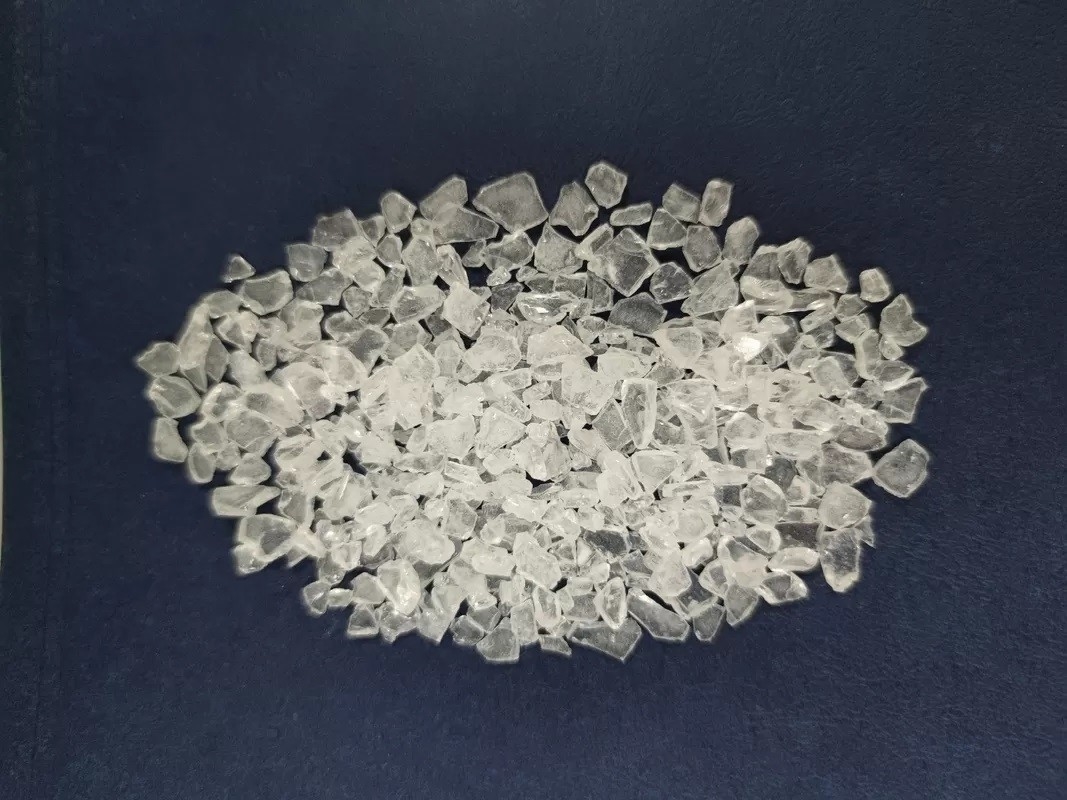

| 출현 | 하얗거나 가벼운 노란 투명한 플레이크 |
| 산가 (mgKOH/g) | 31~35 |
| 연화점 (C) | 105~115 |
| 유리전이 임시. ( C) | ~65 |
| 융해 점도 (ICI, mPa·s/200C) | 4600~6200 |
| 180C (Ｓ, 7% TGIC)에 있는 반응 | 130~230 |
| 큐어링 요구조건 | 180C/15min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◇Extrusion 상태 :
2개 나사 압출기
자켓 온도 : 110~120C
혁명의 속도 : 500~1200rpm
파우더의 훌륭함 : <100μm
◇Application 상태 :
다음과 정전 용사 : 40~70KV
도막 두께 : 50~70μm
기름을 뺀 냉간 압연 강철 : 0.5 밀리미터
◇Film 특성 :
| 줴〔겔］화 시간 (180C, 초) | 260~360 |
| 수평 유동 (180C, 밀리미터) | 25~30 |
| 해설 (60') | ≥85% |
| 굽힘 (φ1mm) | 통과 |
| 접착제 (1mm, 등급) | 0 |
| 펜슬 경도 | ≥1H |
| 영향 (50cm) |
통과 |
◎More는 코드화됩니다
| 코드 | 비율 | 경화 주기 | AV (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| NH3362 | 93/7 | 160C*15min | 31~36 | 3700~5300 | ~62 | 40-100 | 공학적 기계류에 적합한 우수한 활짝 꽃피는 저항과 야외 내구성과 낮은 베이크 분말 코팅을 위해. |
| NH3363 | 93/7 | 160C*10min | 31~36 | 3700~5300 | ~60 | 40-100 | 160C에 치료될 범용 수지. 좋은 흐름, 좋은 야외 내구성과 역학적 성질. |
| NH3365 | 93/7 | 160C*15min | 31~36 | 4500~6500 | ~63 | 80-180 | 160C에 치료될 범용 수지. 매우 좋은 흐름, 우수한 야외 내구성과 역학적 성질. |
| NH3366 | 93/7 | 160C*15min | 31~36 | 4500~6500 | ~62 | 80-180 | 공학적 기계류에 적합한 우수한 활짝 꽃피는 저항과 야외 내구성과 낮은 베이크 분말 코팅을 위해. |
◎Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
우리는 ISO9001과 국제환경규격, ISO18001, 로에스, UL 인증과 QUALICOAT 인증서를 이끌었습니다. 우수하고 안정적 품질 때문에, 자사 제품은 항상 집에서 높은 명성과 해외를 즐기고, 30개국 이상까지 판매되었습니다.
폴리에스테르 수지 가지는 2000년에 설립되었고, 지금 80,000 톤 동안 연간 생산 능력과 2개 공장 (동완 공장과 다싱 공장)이 있고, 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다. 우리의 고객들은 아크조, PPG, 타이거, 프로텍, 일본, OXYPLAST, JOTUN, 셜윈, 발스퍼, SINTERPLAST, 등과 같은 많은 최고위층인 세계에서 파우더 제조들을 포함합니다.
우리는 끊임없이 "질이 삶이고 1등급 기술, 1등급 질, 1등급 비용과 1등급 브랜드를 고수하 "의 비즈니스 원리를 꾸준히 합니다. 우리는 함께 당신과의 빛나는 미래에 진척시키러 가기 위해 둘다 국내이을 위해 그리고 고객들 해외에서 서비스와 해결책의 전체 세트를 제공하고 좋아할 것이고 싶습니다.
