| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | NH3309T |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 인수 인도, 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 경화형: | TGIC 양생 유형 | 요구조건을 치료하세요: | 200C×10-15min |
|---|---|---|---|
| 산가 (mgKOH/g): | 30-35 | 점착성 (mPa·s/200C): | 2900-4100 |
| 둔화된 핵심(C): | 100~110C | 유리전이 임시.(C): | ~ 60 |
| 특징: | 우수한 레벨링과 황색화에 대한 탁월 저항 | 애플리케이션: | 폴리에스테르 / TGIC 분말 코팅 시스템을 위해 |
| 강조하다: | 포화 폴리에스터 수지,TGIC 파우더 폴리에스테르 수지 |
||
TGIC 분말 코팅을 위한 우수한 레벨링과 93:7 포화 폴리에스터 수지
◎Introduction
NH3309T는 우수한 레벨링으로 주로 폴리에스테르 / TGIC 분말 코팅 시스템에서 사용된 포화 폴리에스터 수지입니다. 그것은 좋은 결과로 저광 또는 매트 코팅을 만들기 위해 또한 아크릴 돗자리 수지 또는 다른 물리적 무광택 처리제들과 함께 사용될 수 있습니다.
Ｔ와 모델들은 마찰 총으로 스프레이될 수 있는 이 폴리에스테르 수지로 만들어진 분말 코팅을 보여줍니다.
요즈음, 스프레이 공정을 코팅하는 상용 분말은 정전 용사와 마찰 건 스프레잉입니다. 정전 용사는 넓게 분말 코팅에 대한 그것의 낮은 요구사항 때문에 중국에서 사용됩니다. 그러나, 효과를 (보호하는) 패러데이케이즈 때문에, 복잡한 제조 공정에 있는 제품 위의 사역대가 있을 것이고 약간의 코너가 가루가 되기가 어렵습니다.
비록 정전 건이 여러 번 향상되었지만, 페러데이 케이지 효과는 단지 감소될 수 있지만, 회피될 수 없습니다. 마찰 건 스프레잉은 잘 복잡한 제조 공정에 있는 제품의 사역대에서 분말 코팅의 문제를 해결할 수 있지만, 그러나 그것이 또한 분말 코팅의 전화에 대한 더 높은 요구를 제시합니다.
마찰 총의 작업 원칙은 파우더를 고발하기 위해 마찰 대전을 사용하는 것입니다. 담당은 건 벽에서 파우더와 특별한 폴리머 재료와 나일론 사이에 충돌, 마찰, 접촉과 클러칭에 의해 발생됩니다. 추진력은 기류입니다.
NH3309T는 마찰 대전에 대한 매우 좋은 효과를 가지고 있는 마찰형 폴리에스테르 수지입니다. 그것은 국내외에서 소비자들에 의해 사용되고 영향이 매우 이상적입니다.
◎Basic 특징
NH3309에 대한 마찰 총기 버전
우수한 레벨링
좋은 날씨 저항
우수한 기계적인 특성
황색화에 대한 탁월 저항
◎Recommend 체계화 :
| TGIC | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 | |
| 558 | 42 | 383 | 8 | 4 | 5 |
◎Specifications I

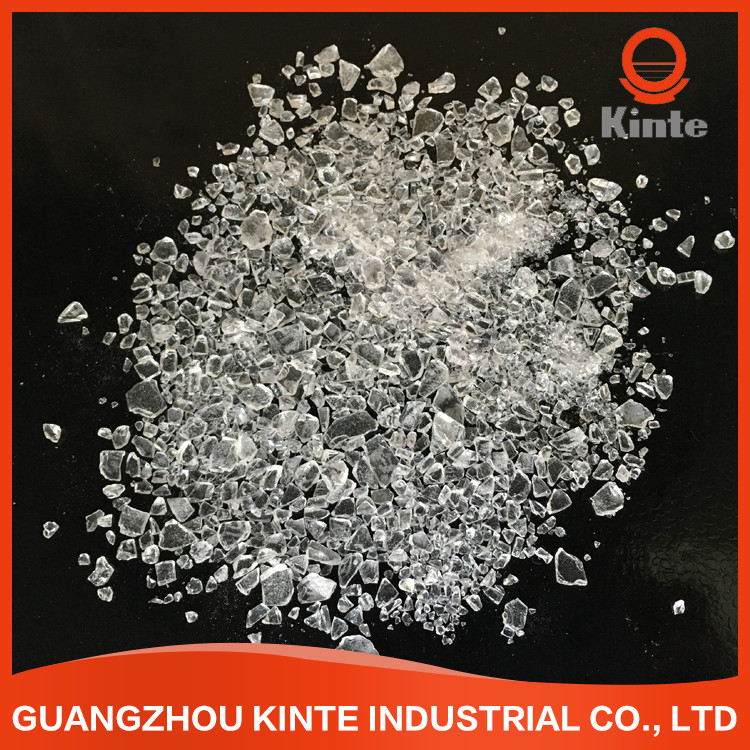

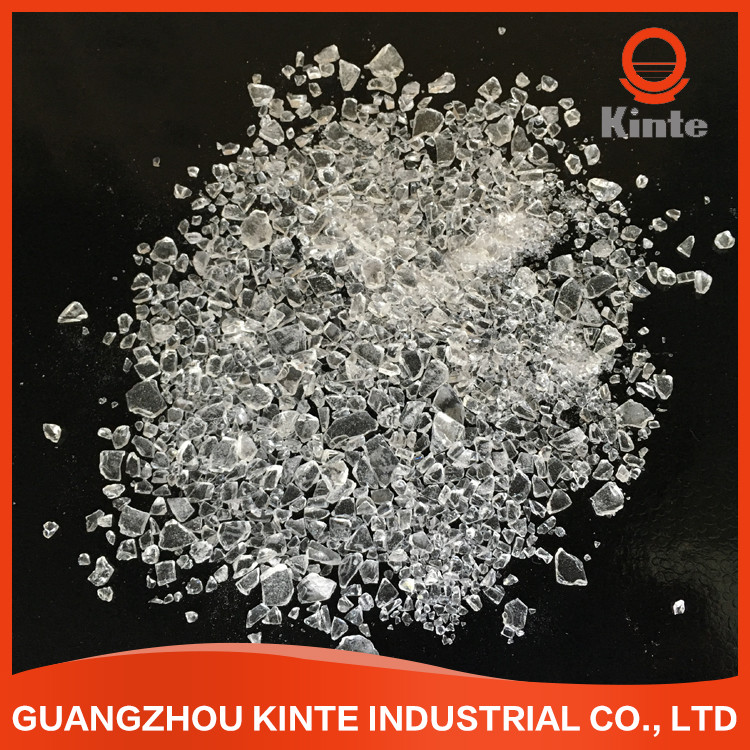

| 출현 | 하얗거나 가벼운 노란 투명한 플레이크 |
| 산가 (mgKOH/g) | 30~35 |
| 연화점 (C) | 100~110 |
| 유리전이 임시. ( C) | ~60 |
| 융해 점도 (ICI, mPa·s/200C) | 2900~4100 |
| 180C (Ｓ, 7% TGIC)에 있는 반응 | 300~400 |
| 큐어링 요구조건 |
200C×10~15min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◇Extrusion 상태 :
2개 나사 압출기
자켓 온도 : 110~120C
혁명의 속도 : 500~1200rpm
파우더의 훌륭함 : <100μm
◇Application 상태 :
다음과 정전 용사 : 40~70KV
도막 두께 : 50~70μm
기름을 뺀 냉간 압연 강철 : 0.5 밀리미터
◇Film 특성 :
| 줴〔겔］화 시간 (180C, 초) | 440~550 |
| 수평 유동 (180C, 밀리미터) | 28~31 |
| 해설 (60') | ≥88% |
| 굽힘 (φ1mm) | 통과 |
| 접착제 (1mm, 등급) | 0 |
| 펜슬 경도 | ≥1H |
| 영향 (50cm) |
통과 |
◎More는 코드화됩니다
| 코드 | 비율 | 경화 주기 | AV (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| NH3305 | 93/7 | 200C*10min | 31~35 | 4600~6200 | ~65 | 160-280 | 범용 수지. 비용 효율적입니다. |
| NH3306 | 93/7 | 200C*10min | 31~36 | 8200~9800 | ~69 | 140-200 | 우수한 저장안정성, 좋은 열저항성과 안티-옐로윙. 모래 구성과 구김 구성 분말 코팅에 적합합니다. |
| NH3307 | 93/7 | 200C*10minn | 30~35 | 4000~6000 | ~67 | 200-260 | 우수한 흐름과 우수한 야외 내구성인 높은 Tg와 알루미늄 프로파일 분말 코팅을 위한 범용 수지. |
| NH3308 | 93/7 | 200C*10min | 30~36 | 4500~6000 | ~65 | 200-300 | 좋은 야외 내구성과 역학적 성질과 낮은 광택 분말 코팅물을 위한 범용 수지. |
| NH3309 | 93/7 | 200C*15min | 30~35 | 2900~4100 | ~60 | 300-400 | 우수 플로우, 좋은 내약품성. |
| NH-3309C | 93/7 | 200C*15min | 29~35 | 3500~4200 | ~60 | 380-450 | 우수 플로우, 강화한 야외 내구성. |
◎Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
우리는 ISO9001과 국제환경규격, ISO18001, 로에스, UL 인증과 QUALICOAT 인증서를 이끌었습니다. 우수하고 안정적 품질 때문에, 자사 제품은 항상 집에서 높은 명성과 해외를 즐기고, 30개국 이상까지 판매되었습니다.
폴리에스테르 수지 가지는 2000년에 설립되었고, 지금 80,000 톤 동안 연간 생산 능력과 2개 공장 (동완 공장과 다싱 공장)이 있고, 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다. 우리의 고객들은 아크조, PPG, 타이거, 프로텍, 일본, OXYPLAST, JOTUN, 셜윈, 발스퍼, SINTERPLAST, 등과 같은 많은 최고위층인 세계에서 파우더 제조들을 포함합니다.
우리는 끊임없이 "질이 삶이고 1등급 기술, 1등급 질, 1등급 비용과 1등급 브랜드를 고수하 "의 비즈니스 원리를 꾸준히 합니다. 우리는 함께 당신과의 빛나는 미래에 진척시키러 가기 위해 둘다 국내이을 위해 그리고 고객들 해외에서 서비스와 해결책의 전체 세트를 제공하고 좋아할 것이고 싶습니다.
