| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | NH3382 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 인수 인도, 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 큐어드 타입: | 93/7 폴리에스테르 / TGIC 시스템 | 큐어드 요구조건: | 200C×10min |
|---|---|---|---|
| 산가 (mgKOH/g): | 35-38 | 점착성 (mPa·s/200C): | 3300-3900 |
| 둔화된 핵심(C): | 105~115C | 유리전이 임시.(C): | ~ 63C |
| 특징: | 빠른 경화와 우수한 내후성 | 애플리케이션: | 빠른 경화 TGIC 분말 코팅 시스템을 위해 |
| 강조하다: | 포화된 TGIC 폴리에스테르 수지,빨리 TGIC 폴리에스테르 수지를 치료하기 |
||
빠른 경화 분말 코팅 시스템을 위한 93/7 오래가는 포화된 TGIC 폴리에스테르 수지
◎Introduction
NH3382는 포화 폴리에스터 수지이고 주로 빠른 경화 폴리에스테르 / TGIC 분말 코팅 시스템에 사용했습니다.
급속 경화 분말 코팅의 사용은 양생 증진 효과의 문제를 해결하고 매우 그러므로 크고 큰 제조 공정에 있는 제품의 살수 양생에게 좋은 방향을 제공하면서, 파우더 경화 시간을 줄일 수 있습니다.
급속 경화 분말 코팅을 위해, 전통 개념은 경화 촉진제를 분말 코팅 포뮬레이션 설계에 추가한 것 쉽게 빠른 경화 목적을 달성할 수 있다는 것입니다 ; 그러나, 첨가제에의 지나친 의존은 가난한 레벨링과 황색화와 구워지는 것 뒤에 페이딩, 파우더, 기타 등등의 가난한 온도 기억 성능과 같은 다른 나쁜 비난을 종종 가져옵니다.
분말 코팅에서 급속 경화 폴리에스테르의 사용은 종종 다음과 같은 양상에서 도움이 됩니다. 예를 들면 다음 (1) 이로써 견고성과 횡단선 접착과 임팩트 저항과 같은 도포막의 역학적 성질을 향상시키면서, 가교성 밀도를 증가시키세요 ; (2) 양생 온도를 감소시키거나 저온 양생 또는 급속 경화를 달성하기 위한 경화 시간을 줄이세요 ; (3) ) 파우더의 용융과 레벨링을 저지하고 구성의 사이즈와 3차원적 의미의 출현의 제어를 달성하고 ; (4) 느리거나 중간 속도 경화 시스템을 방해하고 평평해지는 동안 분명한 해설을 감소시킵니다.
◎Basic 특징
빠른 경화
우수한 내후성과 역학적 성질
좋은 레벨링과 저장 안정성
◎Recommend 체계화 :
| NH3382 | TGIC | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◎Specifications I

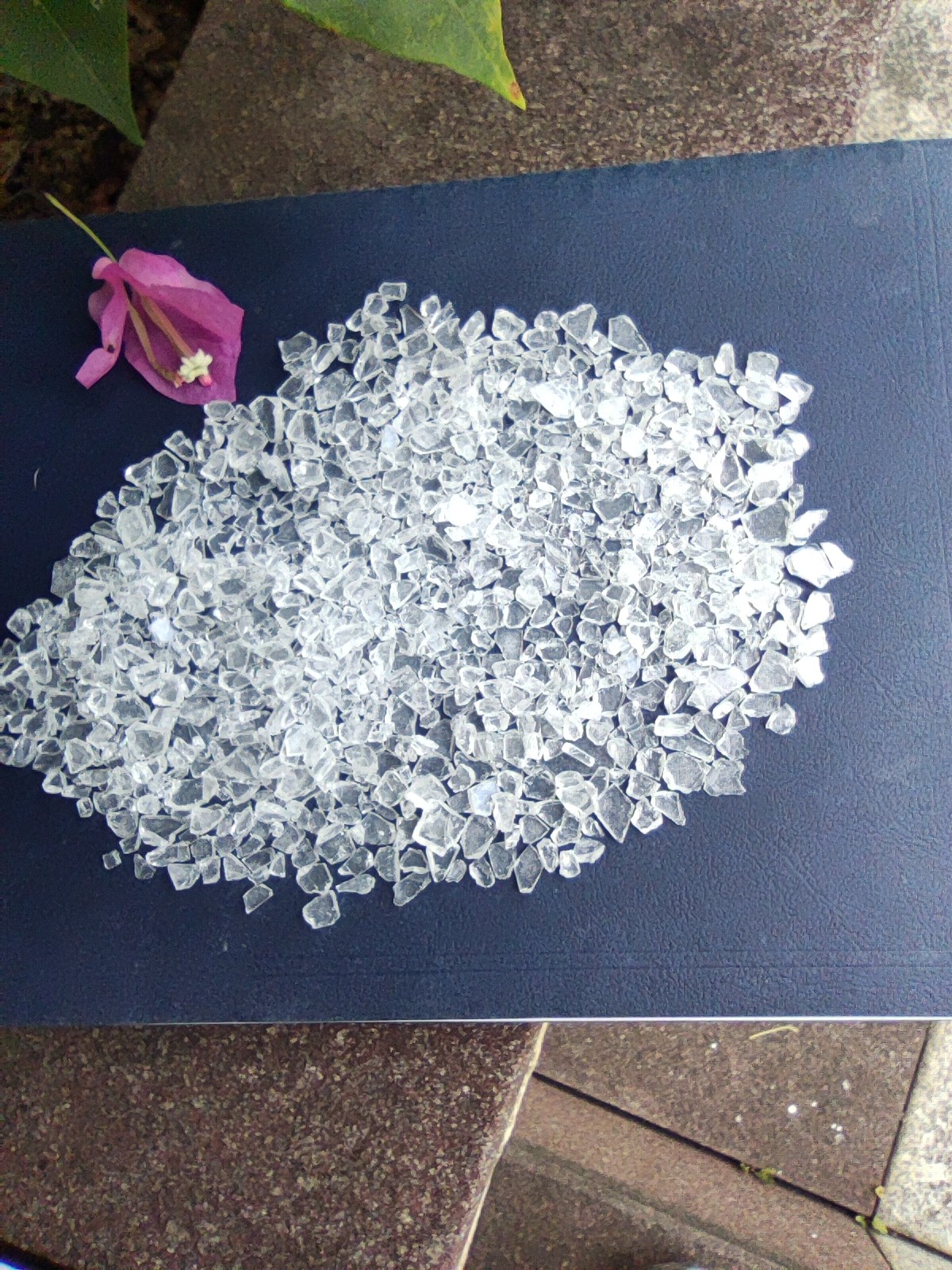

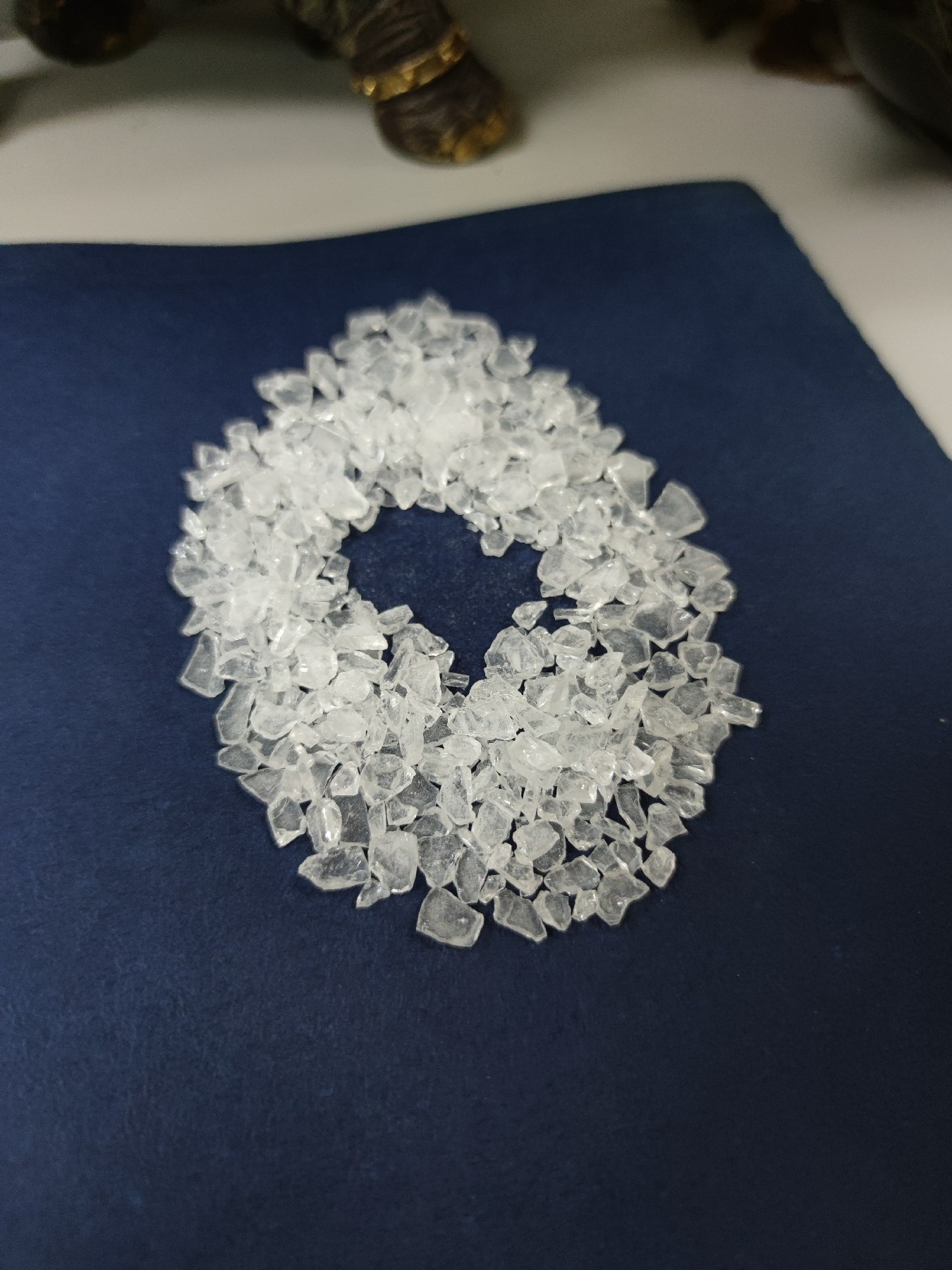

| 출현 | 하얗거나 가벼운 노란 투명한 플레이크 |
| 산가 (mgKOH/g) | 35~38 |
| 연화점 (C) | 105~110 |
| 유리전이 임시. ( C) | ~65 |
| 융해 점도 (ICI, mPa·s/200C) | 3300~3900 |
| 180C (Ｓ, 7% TGIC)에 있는 반응 | 80~200 |
| 큐어링 요구조건 |
200C×10min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◇Extrusion 상태 :
2개 나사 압출기
자켓 온도 : 110~120C
혁명의 속도 : 500~1200rpm
파우더의 훌륭함 : <100μm
◇Application 상태 :
다음과 정전 용사 : 40~70KV
도막 두께 : 50~70μm
기름을 뺀 냉간 압연 강철 : 0.5 밀리미터
◇Film 특성 :
| 줴〔겔］화 시간 (180C, 초) | 100~220 |
| 수평 유동 (180C, 밀리미터) | 23~26 |
| 해설 (60') | ≥85% |
| 굽힘 (φ1mm) | 통과 |
| 접착제 (1mm, 등급) | 0 |
| 펜슬 경도 | ≥1H |
| 영향 (50cm) |
통과 |
◎More는 코드화됩니다
| 코드 | 비율 | 경화 주기 | AV (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| NH-3383 | 93/7 | 180C*12min | 30~35 | 4000~6000 | ~67 | 100-160 | 속경화 체계화에 적합합니다. 우수한 야외 내구성. |
| NH-3385 | 93/7 | 200C*10min | 30~35 | 5500~7500 | ~63 | 70-130 | 일반적 산업용 제품, 특히 모래 구성 분말 코팅에 적합합니다. 좋은 역학적 성질. |
| NH-3387 | 93/7 | 200C*10minn | 30~35 | 4000~6000 | ~63 | 220-280 | 일반적 산업용 제품에 적합합니다. 좋은 흐름과 역학적 성질. |
| NH-3395 | 93/7 | 190C×10min | 30~35 | 4500~5500 | ~67 | 120-180 | 적당한 양생 속도, 좋은 기후 견딜성과 저장 안정성. |
◎Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
우리는 ISO9001과 국제환경규격, ISO18001, 로에스, UL 인증과 QUALICOAT 인증서를 이끌었습니다. 우수하고 안정적 품질 때문에, 자사 제품은 항상 집에서 높은 명성과 해외를 즐기고, 30개국 이상까지 판매되었습니다.
폴리에스테르 수지 가지는 2000년에 설립되었고, 지금 80,000 톤 동안 연간 생산 능력과 2개 공장 (동완 공장과 다싱 공장)이 있고, 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다. 우리의 고객들은 아크조, PPG, 타이거, 프로텍, 일본, OXYPLAST, JOTUN, 셜윈, 발스퍼, SINTERPLAST, 등과 같은 많은 최고위층인 세계에서 파우더 제조들을 포함합니다.
우리는 끊임없이 "질이 삶이고 1등급 기술, 1등급 질, 1등급 비용과 1등급 브랜드를 고수하 "의 비즈니스 원리를 꾸준히 합니다. 우리는 함께 당신과의 빛나는 미래에 진척시키러 가기 위해 둘다 국내이을 위해 그리고 고객들 해외에서 서비스와 해결책의 전체 세트를 제공하고 좋아할 것이고 싶습니다.
