| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | NH6343 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 인수 인도, 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 비율을 치료하세요: | 93/7 폴리에스테르 / HAA | 양생 조건: | 140C×20-25min |
|---|---|---|---|
| 산가 (mgKOH/g): | 49-55 | 점착성 (mPa·s/200C): | 4500±1000 |
| 둔화된 핵심(C): | 101~111C | 유리전이 임시.(C): | ~ 55C |
| 특징: | 낮은 공정 온도 | 애플리케이션: | 프훠 낮은 경화 HAA 분말 코팅 시스템 |
| 강조하다: | 낮은 치료 포화된 HAA 폴리에스테르,프리미드 파우더 HAA 폴리에스테르 |
||
프리미드 분말 코팅 시스템을 위한 93/7 낮은 치료 포화된 HAA 폴리에스테르 수지
◎Introduction
NH6343은 포화 폴리에스터 수지이고 주로 낮은 경화 폴리에스테르 / HAA (프리미드) 분말 코팅 시스템에 사용했습니다.
비록 분말 코팅이 경제, 환경 보호, 고효율과 뛰어난 성능의 4 Ｅ 이점을 가지지만, 그들은 또한 명백한 약점을 가지고 있습니다. 분말 코팅의 일반적 양생 온도는 180-200' Ｃ의 사이에 있습니다. 높은 양생 온도는 소비를 상승된 에너지로 이어지고, 의미 심장하게 분말 코팅 어플리케이션 필드의 확대를 영향을 미치는 고온에 견딜 수 없는 플라스틱과 나무와 같은 약간의 기판의 코팅을 저지합니다.
양생 온도가 감소될 수 있다면, 환경 보호와 에너지 절약과 배출량 감축에 대한 수요인 에너지 소비는 감소될 수 있습니다 ; 동시에, 그것은 또한 메탈 서브스트레이트의 제한을 깨고 분말 코팅의 어플리케이션 필드를 확대합니다. 그러므로, 분말 코팅의 저온 경화의 실현은 파우더 코팅 업계의 발전 방향 중 하나가 되었습니다.
◎Basic 특징
저온 큐어링에 적합합니다
좋은 역학적 성질과 내후성
◎Recommend 체계화 :
| NH6343 | T-105 | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 | 703 |
| 558 | 42 | 380 | 10 | 3 | 3 | 4 |
◎Specifications I

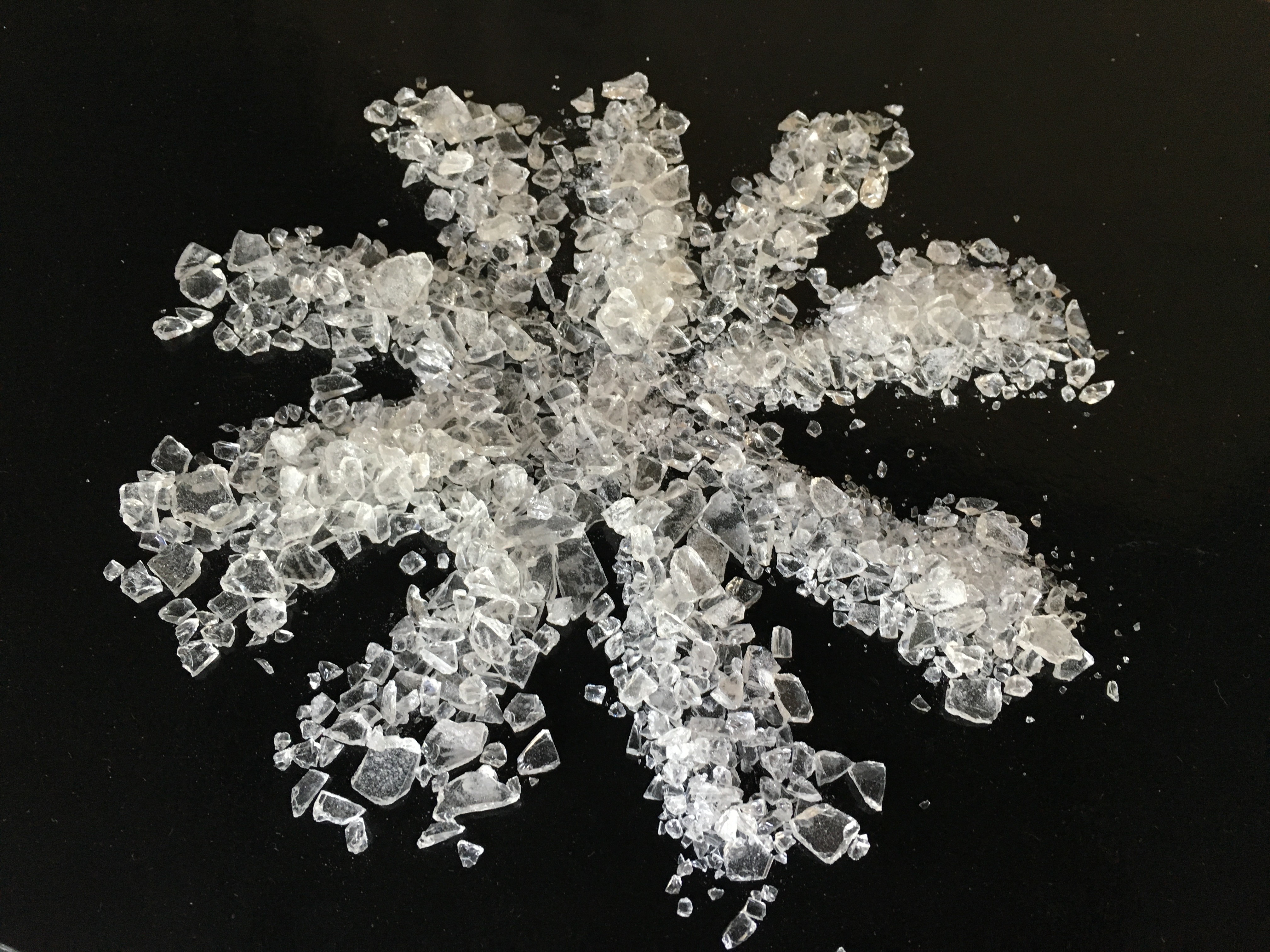

| 출현 | 하얗거나 가벼운 노란 투명한 플레이크 |
| 산가 (mgKOH/g) | 49~55 |
| 연화점 (C) | 101~111 |
| 유리전이 임시. ( C) | ~55 |
| 융해 점도 (ICI, mPa·s/200C) |
4500±1000 |
| 180C (s, 7% T-105)에 있는 반응 |
130±30 |
| 큐어링 요구조건 |
140C×20-25min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◇Extrusion 상태 :
2개 나사 압출기
자켓 온도 : 110~120C
혁명의 속도 : 500~1200rpm
파우더의 훌륭함 : <100μm
◇Application 상태 :
다음과 정전 용사 : 40~70KV
도막 두께 : 50~70μm
기름을 뺀 냉간 압연 강철 : 0.5 밀리미터
◇Film 특성 :
| 줴〔겔］화 시간 (180C, 초) | 90~150 |
| 수평 유동 (180C, 밀리미터) | 22~25 |
| 해설 (60') | ≥85% |
| 굽힘 (φ1mm) | 통과 |
| 접착제 (1mm, 등급) | 0 |
| 펜슬 경도 | ≥1H |
| 영향 (50cm) |
통과 |
◎More는 코드화됩니다
| 코드 | 비율 | 경화 주기 | AV (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| NH6353 | 93/7 | 150C*15min | 49~55 | 3500~5500 | ~55 | 100-160 | 좋은 야외 내구성, 좋은 흐름과 우수한 기계적인 특성과 낮은 베이크 분말 코팅을 위해. |
| NH6361 | 93/7 | 160C*10min | 48~53 | 2300~3700 | ~55 | 50-110 | 높은 가교성 밀도와 좋은 역학적 성질과 낮은 베이크 분말 코팅을 위해. |
◎Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
우리는 ISO9001과 국제환경규격, ISO18001, 로에스, UL 인증과 QUALICOAT 인증서를 이끌었습니다. 우수하고 안정적 품질 때문에, 자사 제품은 항상 집에서 높은 명성과 해외를 즐기고, 30개국 이상까지 판매되었습니다.
폴리에스테르 수지 가지는 2000년에 설립되었고, 지금 80,000 톤 동안 연간 생산 능력과 2개 공장 (동완 공장과 다싱 공장)이 있고, 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다. 우리의 고객들은 아크조, PPG, 타이거, 프로텍, 일본, OXYPLAST, JOTUN, 셜윈, 발스퍼, SINTERPLAST, 등과 같은 많은 최고위층인 세계에서 파우더 제조들을 포함합니다.
우리는 끊임없이 "질이 삶이고 1등급 기술, 1등급 질, 1등급 비용과 1등급 브랜드를 고수하 "의 비즈니스 원리를 꾸준히 합니다. 우리는 함께 당신과의 빛나는 미래에 진척시키러 가기 위해 둘다 국내이을 위해 그리고 고객들 해외에서 서비스와 해결책의 전체 세트를 제공하고 좋아할 것이고 싶습니다.
