| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | NH3309C |
| 최소 주문 수량: | 1000KG |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 근무일 기준 10일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 인수 인도, 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 경화형: | TGIC 양생 유형 | 요구조건을 치료하세요: | 200' C/15mins |
|---|---|---|---|
| 산가 (mgKOH/g): | 29-35 | 점착성 (mPa·s/200C): | 3500~4200 |
| 둔화된 핵심(C): | 103~108℃ | 유리전이 임시.(C): | ~ 60 |
| 특징: | 우수 플로우, 강화한 야외 내구성 | 애플리케이션: | 저광 또는 매트 분말 코팅을 위해 |
| 강조하다: | 포화 93/7 TGIC 폴리에스터 수지,분말 코팅용 TGIC 폴리에스터 수지 |
||
레벨링이 우수한 분체 도장용 포화 93/7 TGIC 폴리에스터 수지
◎소개
NH3309C는 레벨링이 우수한 폴리에스터/TGIC 분체 도장 시스템용 포화 카르복실 폴리에스터 수지입니다.또한 저광택 또는 무광 분말 코팅을 생성하기 위해 아크릴 또는 소광제와 혼합하는 데 적합합니다.
응용 분야에 따라 반광택 또는 무광 분말 코팅이 필요한 경우가 있습니다.도막의 광택을 줄이기 위해 일반적으로 사용되는 소광제는 초미세 실리카, 활석, 알루미늄 스테아레이트, 칼슘 스테아레이트, 저분자 열가소성 수지 등입니다. 소광 효과를 얻으려면 다음 방법을 사용할 수 있습니다.
1. 경화 속도가 다른 분체 도료를 건식 혼합 방법으로 혼합하면 얻은 도막의 광택이 분명히 감소하고 매트 효과가 나타납니다.
2. 열가소성 수지를 첨가한다.
3. 소광효과가 있는 특수 경화제를 사용한다.
4. 매트 효과가 있는 필러를 추가합니다.
◎기본 기능
우수한 레벨링
뛰어난 기계적 특성
우수한 황변 방지 및 저장 안정성
우수한 내화학성
◎권장 제형:
NH3309C | TGIC | 필러 및 안료 | 레벨링제 | 벤조인 | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◎명세서 나

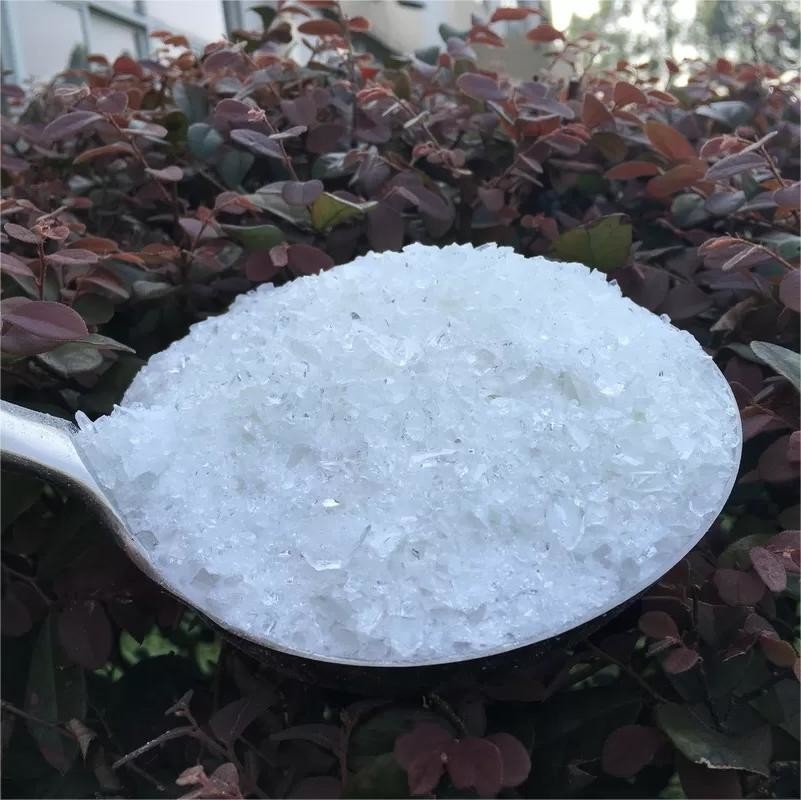

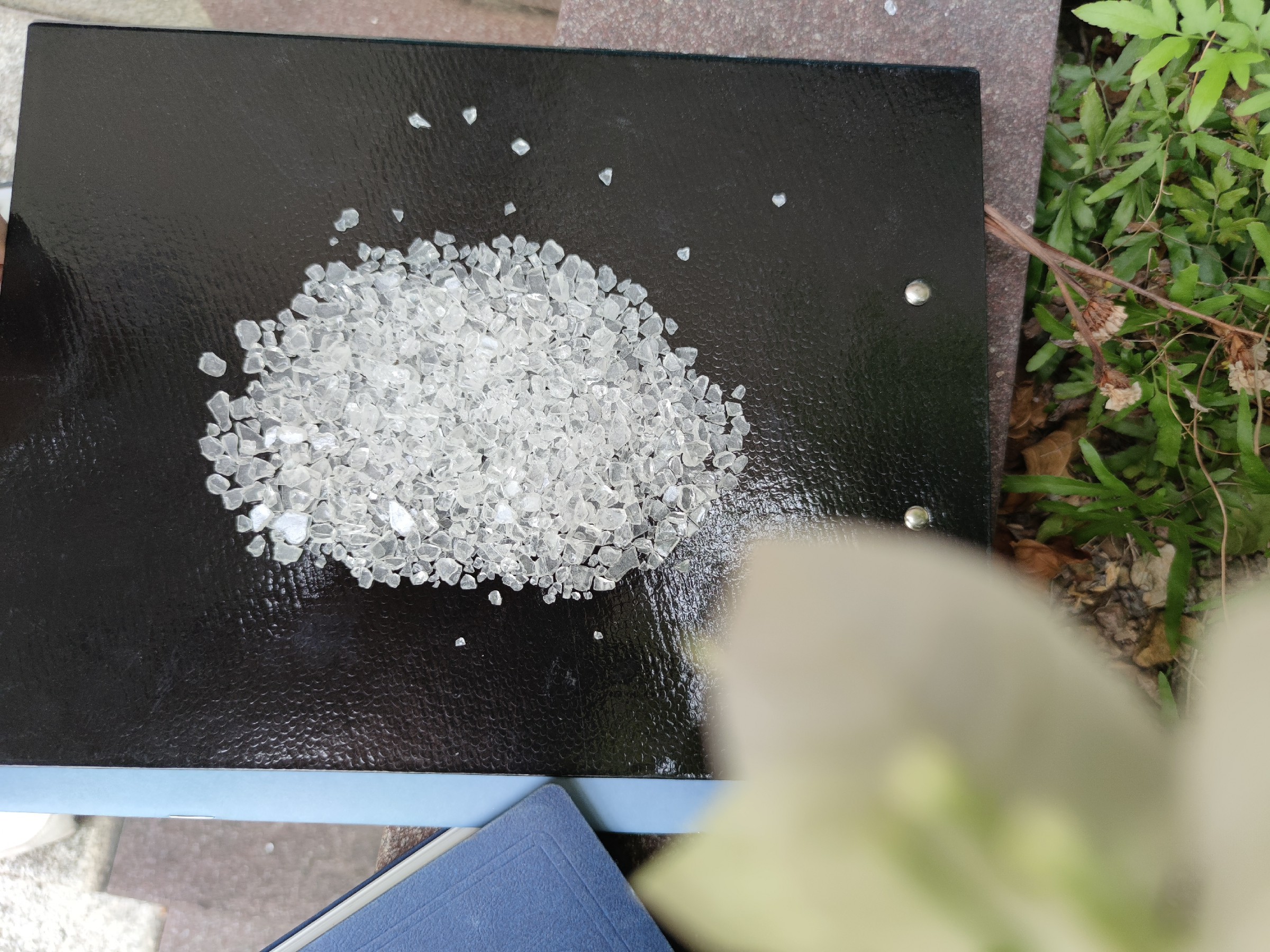

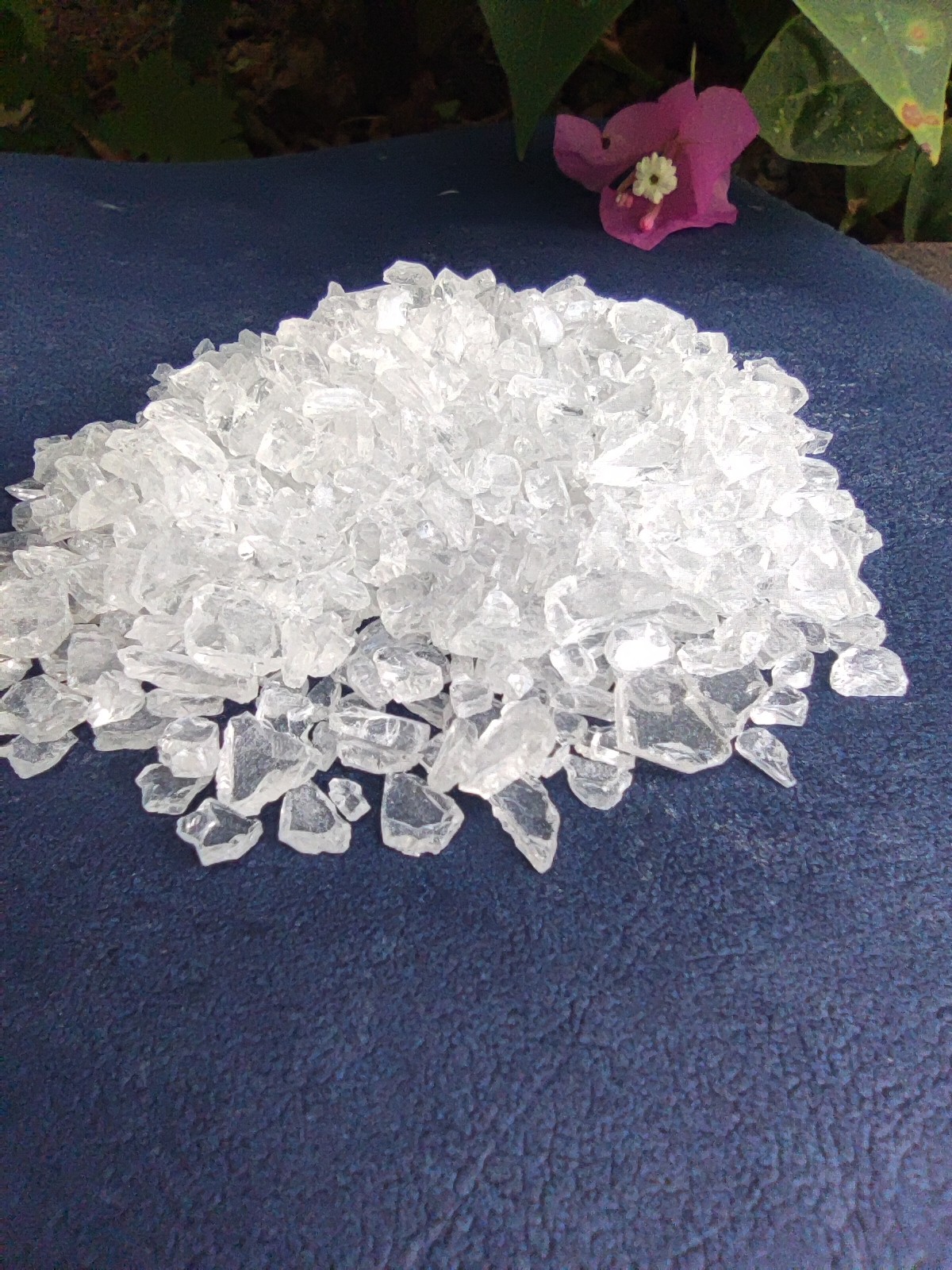

| 모습 | 백색 또는 담황색 투명한 플레이크 |
컬러(50% DMF) | 최대:2 |
| 산가(mgKOH/g) | 29～35 |
| 연화점(℃) | 103~108 |
| 유리 전이 온도.(℃) | ~60 |
| 용융점도(ICI, mPa·s/200℃) | 3500~4200 |
| 180℃에서의 반응성 (s, 7% TGIC) | 380～420 |
| 경화 요구 사항 | 200℃×15~20분 |
| 포장 | PE 가방, 순 중량 25kg ± 0.1kg / 가방 |
◇밀어남 조건:
2축 압출기
재킷 온도: 110~120℃
회전 속도: 500~1200rpm
분말의 섬도: <100μm
◇신청 조건:
정전기 살포: 40~70KV
코팅 필름 두께: 50~70μm
탈지 냉간 압연 강판: 0.5mm
◇필름 특성:
| Gel Time (180℃, 초) | 500~570 |
| 수평 흐름(180℃, mm) | 29~31 |
광택(60°) | ≥88% |
| 벤딩(φ1mm) | 통과하다 |
| 접착제(1mm, 그레이드) | 0 |
| 연필 경도 | ≥1H |
| 임팩트 (50cm) | 통과하다 |
◎더 많은 코드
| 암호 | 비율 | 치료 주기 | AV(mgKOH/g) | 점도 (mPa.s/200℃) | TG(℃) | 반응성(s/180℃) | 속성 |
| NH3305 | 93/7 | 200℃*10분 | 31~35 | 4600~6200 | ~65 | 160-280 | 범용수지.비용 효율적입니다. |
| NH3306 | 93/7 | 200℃*10분 | 31~36 | 8200~9800 | ~69 | 140-200 | 우수한 저장 안정성, 우수한 내열성 및 황변 방지.모래 질감 및 주름 질감 분체 도료에 적합합니다. |
| NH3307 | 93/7 | 200℃*10분 | 30~35 | 4000~6000 | ~67 | 200-260 | 높은 Tg, 뛰어난 흐름성 및 뛰어난 옥외 내구성을 지닌 알루미늄 프로필 분체 도장용 범용 수지. |
| NH3308 | 93/7 | 200℃*10분 | 30~36 | 4500~6000 | ~65 | 200-300 | 옥외 내구성 및 기계적 물성이 우수한 저광택 분체 도료용 범용 수지. |
| NH3309 | 93/7 | 200℃*15분 | 30~35 | 2900~4100 | ~60 | 300-400 | 우수한 흐름성, 우수한 내화학성. |
| NH3309C | 93/7 | 200℃*15분 | 29~35 | 3500~4200 | ~60 | 380-450 | 우수한 흐름성, 옥외 내구성 강화. |
◎비고:모든 폴리에스터 수지는비주석(ㅏ),안티 가스 버너(G),트리보 건(T) 및안티 블루밍(에프).
◎회사 프로필:
Kinte Materials Science and Technology Co., Ltd.는 China Machinery Industry Corporation(SASAC에서 직접 관리하는 주요 국유 기업으로 2021년 세계 500대 기업 중 284위)에 속해 있습니다.China National Electric Apparatus Research Institute Co., Ltd.(주식 코드: 688128) 산하의 국가 하이테크 기업이며 SSE STAR MARKET에 상장된 기업입니다.환경 친화적 코팅(분말 코팅, 수성 산업용 코팅) 및 분말 코팅 수지의 R&D, 생산 및 판매에 중점을 두고 회사는 중국의 환경 친화적 코팅 산업의 글로벌 시장 경쟁력을 향상시키기 위해 노력하고 있습니다.이제 중국의 환경 친화적인 코팅 및 분체 도료용 폴리에스테르 수지 기술 개발의 선두주자이자 촉진자가 되었습니다!
우리는 ISO9001 및 ISO14000, ISO18001, RoHS, UL 인증 및 QUALICOAT 인증서를 획득했습니다.우수하고 안정적인 품질로 인해 당사 제품은 항상 국내외에서 높은 평판을 얻고 있으며 30여 개국에 판매되었습니다.
폴리에스테르 수지 지사는 2000년에 설립되었으며 현재 연간 생산 능력이 80,000톤 이상인 두 개의 공장(DongGuan 공장 및 TaiXing 공장)이 있으며 2020년 말까지 연간 생산 능력이 120000톤에 도달하여 글로벌 다각화 발전의 길을 열었습니다.우리의 고객은 AKZO, PPG, TIGER, PROTECH, NIPPON, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST 등과 같은 세계 최고의 분말 제조업체를 포함합니다.
우리는 "품질은 생명이며, 일류 기술, 일류 품질, 일류 비용 및 일류 브랜드 준수"라는 비즈니스 원칙을 끊임없이 고수합니다.우리는 국내 및 해외 고객 모두에게 완벽한 서비스와 솔루션을 제공하고 귀하와 함께 찬란한 미래를 향해 나아가고 싶습니다.
