| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | KK7701 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 근무일 기준 10일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 인수 인도, 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 큐어드 비율: | 95/5 폴리에스테르 HAA | 큐어드 요구조건: | 180C×10min |
|---|---|---|---|
| 산가 (mgKOH/g): | 30-37 | 점착성 (mPa·s/200C): | 4000±1000 |
| 연화점(℃): | 98~108 | 유리전이 임시.(C): | ~ 58 |
| 특징: | 후막에서 무핀홀 | 애플리케이션: | 180C에 치료된 프리미드 분말 코팅을 위해 |
| 강조하다: | HAA 프리미드 분말 코팅 수지,무핀홀 분말 코팅 수지,95/5 포화된 분말 코팅 수지 |
||
바늘 구멍 무료 95/5 포화된 폴리에스테르 HAA 프리미드 분말 코팅 수지
◎Introduction
KK7701은 180C에 치료될 프리미드 T-105 분말 코팅을 위해 설계된 포화된 카르복실 폴리에스테르 수지입니다.
바늘 구멍은 분말 코팅의 이용의 공통 결함입니다. 그들의 존재는 또한 진지하게 제품의 외양 품질에 영향을 미칠 뿐만 아니라, 제품의 역학적 성질과 보호 특성에 영향을 미칩니다. 이 포인트에서 시작하고, 그러므로 분말 코팅의 사용값을 잃으면서, 보호한 소재의 대부분의 부식은 연장됩니다. 그러므로, 그것은 있습니다 분말 코팅의 사용 동안 바늘 구멍의 발생을 최소화하기 위한 실용적인 중요성의.
바늘 구멍은 분말 코팅에서 가스가 고점성도, 바닥층부터 도포 면까지 거의 닫힌 탄성 수지층을 통과하고, 녹는 것으로부터 분말 코팅의 경화에 시간 동안 탈출하는데 실패할 때 형성된 결점을 언급합니다. 용매가 건축 동안 또한 빨리 휘발되거나 도료 막에서 버블이 넘친 후 평평하여서 흘러나올 수 없기 때문에, 그것은 도료 막의 표면으로 형성됩니다, 바늘 형태의 홀의 결과가 되는 것 마르는 후 떠났습니다.
우리는 억제제를 추가함으로써 HAA 시스템에서 후막 바늘 구멍의 문제를 해결할 수 있습니다.
◎Basic 특징
우수한 기계적인 특성
좋은 안티-옐로윙
후막에서 무핀홀
좋은 기후 견딜성과 저장 안정성
◎Recommend 체계화 :
| KK7701 | T-105 | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 | 703 |
| 200 | 10.5 | 133 | 2.8 | 1.4 | 1.4 | 1.4 |
◎Specifications I

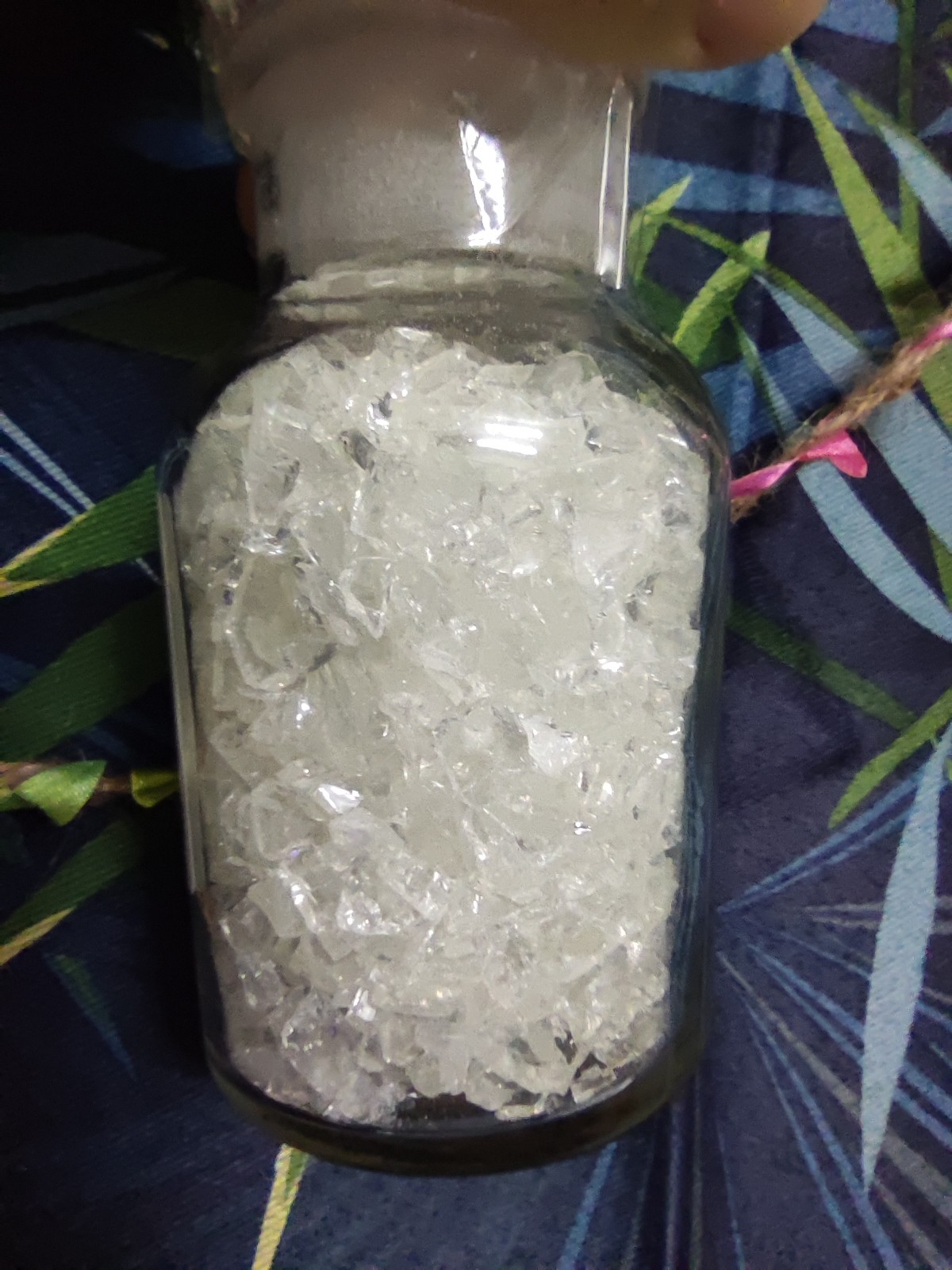

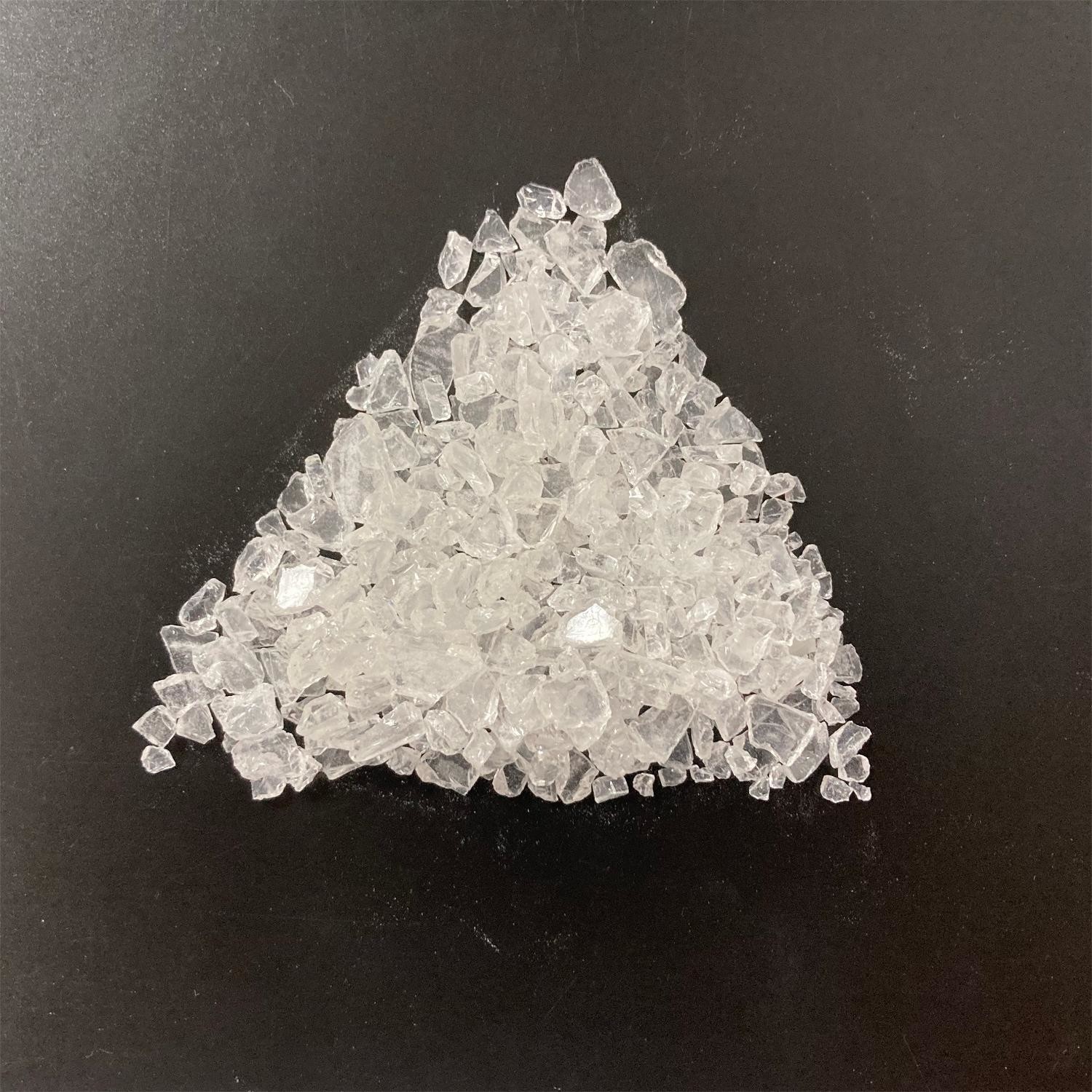

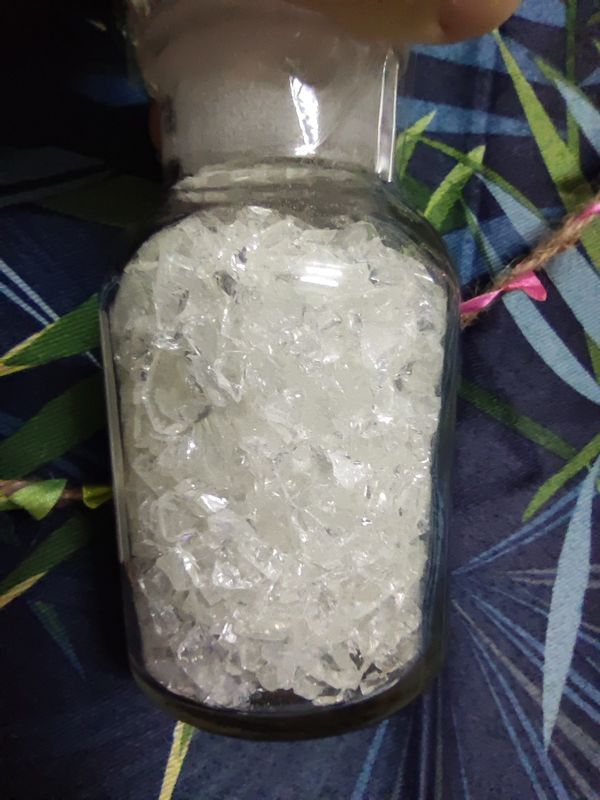

| 출현 | 하얗거나 가벼운 노란 투명한 플레이크 |
|
색 (50%DMF) |
최대 :2 |
| 산가 (mgKOH/g) | 30~37 |
| 연화점 (C) | 98~108 |
| 유리전이 임시. ( C) | ~ 58 |
| 융해 점도 (ICI, mPa·s/200C) |
4000±1000 |
| 180C (s, 5% XL552)에 있는 반응 |
280±60 |
| 큐어링 요구조건 |
180C×10min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◇Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
|
자켓 온도 |
제2핵지대 : 110~120C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~70μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 200~300 |
| 수평 유동 (180C, 밀리미터) | 25~31 | |
| 해설 (60') | ≥88% | |
|
굽힘(φ1mm) |
통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) |
통과 |
|
◇Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◇Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
우리는 ISO9001과 국제환경규격, ISO18001, 로에스, UL 인증과 QUALICOAT 인증서를 이끌었습니다. 우수하고 안정적 품질 때문에, 자사 제품은 항상 집에서 높은 명성과 해외를 즐기고, 30개국 이상까지 판매되었습니다.
폴리에스테르 수지 가지는 2000년에 설립되었고, 지금 80,000 톤 동안 연간 생산 능력과 2개 공장 (동완 공장과 다싱 공장)이 있고, 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다. 우리의 고객들은 아크조, PPG, 타이거, 프로텍, 일본, OXYPLAST, JOTUN, 셜윈, 발스퍼, SINTERPLAST, 등과 같은 많은 최고위층인 세계에서 파우더 제조들을 포함합니다.
우리는 끊임없이 "질이 삶이고 1등급 기술, 1등급 질, 1등급 비용과 1등급 브랜드를 고수하 "의 비즈니스 원리를 꾸준히 합니다. 우리는 함께 당신과의 빛나는 미래에 진척시키러 가기 위해 둘다 국내이을 위해 그리고 고객들 해외에서 서비스와 해결책의 전체 세트를 제공하고 좋아할 것이고 싶습니다.
