HAA 디트는 저광 분말 코팅을 위해 폴리에스테르 수지를 혼합했습니다

30% 낮은 광택 분말 코팅물을 위한 HAA 폴리에스테르 수지 NH6381&NH6688

◇ 애플리케이션 :

NH6381/NH6688은 건식 혼합 절차의 저광 폴리에스테르 / 프리미드 분말 코팅을 위한 포화된 카르복실 폴리에스테르 수지입니다.

◇ 기본 특성 :

저광 영화

우수한 기계적인 특성

좋은 레벨링, 좋은 저장 안정성

좋은 내약품성, 좋은 안티-옐로윙

◇ 상술 :

                                                            NH6381                                 NH6688

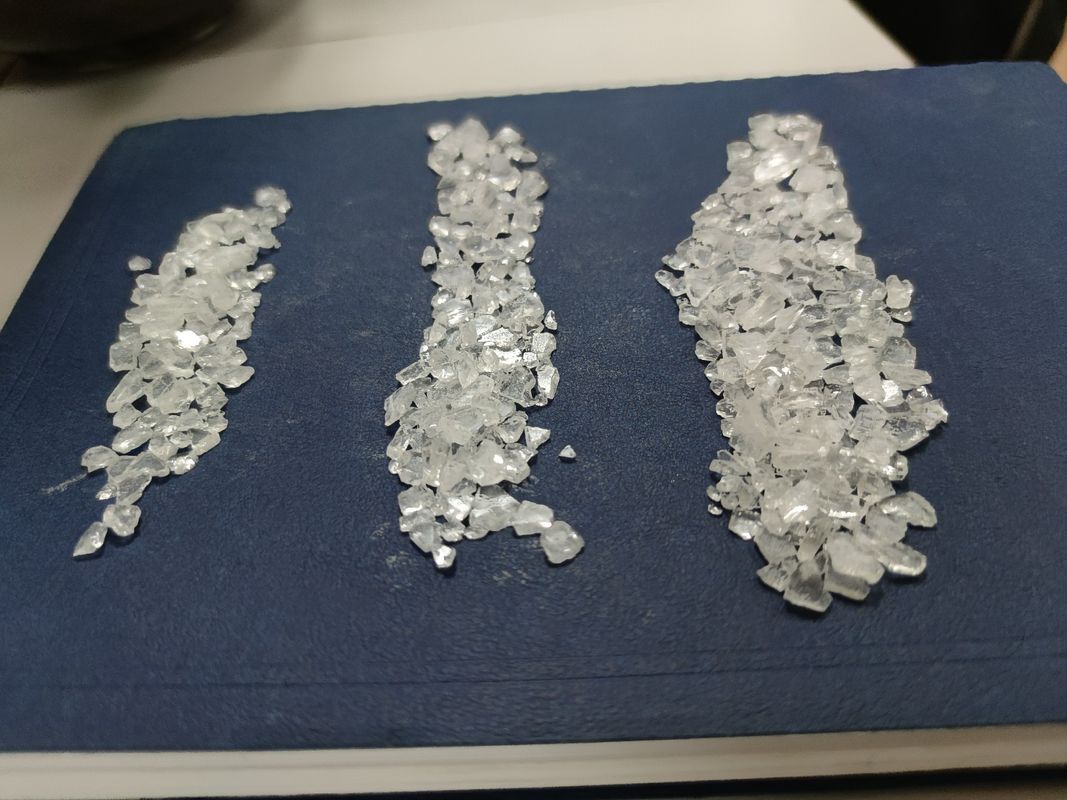

출현 :                                     연노란색 조각               연노란색 조각

색(50%DMF) :                                     ≤3                                            ≤3

산가 (mgKOH/g) :                     47~54                                   19~24

둔화된 핵심(C) :                              98~118                                100~110

유리전이 임시.( Tg,C) :                 ~56                                          ~58

융해 점도 :                                2800±1000                                5600±800

(200C, 콘 / 플레이트, mPa·s)

180C(s, XL-552)에 있는 반응 :              90±30                                      250±30

◇는 체계화를 권고합니다 :

◇ 압출 조건 :

2개 나사 압출기

구역 I : 90~110C 제2핵지대 : 110~120C

혁명의 속도 : 500~1200rpm

파우더의 훌륭함 : <100μm

갈리는 것 전에 중량비 1시 1분과 혼합 압출물 I와 II.

◇ 응용프로그램 조건 :

다음과 정전 용사 : 40~70KV

도막 두께 : 50~80μm

기름을 뺀 냉간 압연 강철 0.5 밀리미터

◇ 경화 요구조건 : 180C×15min

◇ 박막 특성 :

해설 (60') : ≤40%

굽힘(φ2mm) : 통과

Adhesive(1mm,grade) : 0

펜슬 경도 : ≥ 1H

임팩트 저항을 지시하세요 : 통과 50kg·cm

◇ 패키징 :

PE 가방, 북서 25KG±0.1KG / 가방

발언 :모든 폴리에스테르 수지는 있을 수 있었고 비주석 (A), 반대 가스 버너(G), 마찰 총(T)와 (F)를 안티-블루밍에 특화합니다
