| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| 모델 번호: | NH5001/NH5508 |
| 최소 주문 수량: | 500KG |
| 가격: | negotiable |
| 포장 세부 사항: | 25kg/PE 가방 , 875KG/팔레트 , 17,500KG/ 20GP |
| 배달 시간: | 10일 |
| 지불 조건: | T/T, L/C, D/P |
| 공급 능력: | 80,000톤/년 |
| 상술: | TGIC은 병을 고칩니다 | 애플리케이션: | 저광 분말 코팅 (어떤 매트 대리인도 필요하지 않습니다) 제조하세요 |
|---|---|---|---|
| 장점: | 주목할 만한 흐름과 내후성 | 특성: | 좋은 역학적 성질, 안티-옐로윙 내약품성, 저장 안정성 |
| 비율: | 90/10,95/5 | 경화조건: | 200' C/10mins |
| 강조하다: | 다중기능 열경화성 폴리에스테르 수지,드라이 블랜드 열경화성 수지 폴리에스테르 수지,드라이 블랜드 폴리에스테르 에폭시 수지 |
||
저광 2-성분 분체 도료를 위한 건식 혼합 폴리에스테르 수지 NH5001/NH5508
◇ 애플리케이션 :
NH5001/NH5508은 마른 블렌딩 프로세스의 저광 폴리에스테르 / TGIC 분말 코팅을 위한 포화된 카르복실 폴리에스테르 수지입니다.
◇ 기본 특성 :
주목할 만한 흐름과 내후성
좋은 역학적 성질
좋은 내약품성과 좋은 안티-옐로윙
좋은 저장 안정성
◇ 상술 :
NH5001 NH5508

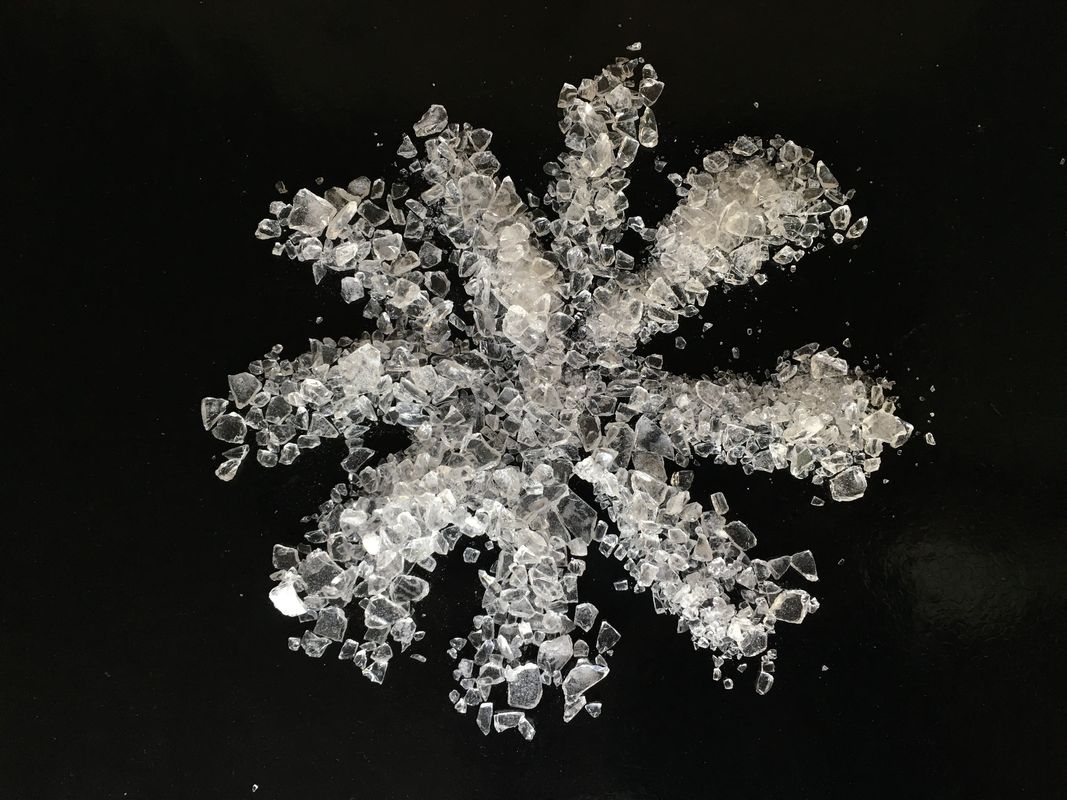

출현 : 연노란색 조각 연노란색 조각
색(50%DMF) : ≤3 ≤2
산 value(mgKOH/g) : 46~54 19~25
둔화된 핵심(C) : 103~113 103~113
유리전이 임시. ~65 ~63
(Tg) ( C) :
융해 점도 : 5100±800 7200±800
(200C, 콘 / 플레이트, mPa·s)
반응 Ｓ : 50±25 420±120
(180C, 10, 5% TGIC)
◇는 체계화를 권고합니다 :
| 체계화 | NH5001 | NH5508 | TGIC | TiO2 | BaSO4 | 레벨링제 | 벤조인 수지 |
| 나 | 270 | ― | 30 | 75 | 125 | 3 | 1.5 |
| II | ― | 270 | 14 | 75 | 125 | 3 | 1.5 |
| 체계화 | NH5001 | NH5508 | TGIC | TiO2 | 레벨링제 | 벤조인 수지 |
| 나 | 270 | ― | 30 | 150 | 3 | 1.5 |
| II | ― | 270 | 14 | 150 | 3 | 1.5 |
◇ 압출 조건 :
2개 나사 압출기
구역 I : 90~110C 제2핵지대 : 110~120C
혁명의 속도 : 500~1200rpm
파우더의 훌륭함 : <100μm
혼합 갈리는 것 뒤에 1시 1분의 중량비에서의 나와 II.
◇ 응용프로그램 조건 :
다음과 정전 용사 : 40~70KV
도막 두께 : 50~70μm
기름을 뺀 냉간 압연 강철 0.5 밀리미터
◇ 경화 요구조건 : 200C×10min
◇ 박막 특성 :
해설 (60') : ≤40%
Adhesive(1mm,grade) : 0
펜슬 경도 : ≥2H
임팩트 저항을 지시하세요 : 통과 50kg·cm
◇ 패키징 :PE 가방, 북서 25KG±0.1KG / 가방
발언 :모든 폴리에스테르 수지는 있을 수 있었고 비주석 (A), 반대 가스 버너(G), 마찰 총(T)와 (F)를 안티-블루밍에 특화합니다
