| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | HH2686P |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 경화 시스템: | 60/40 폴리에스테르 에폭시 수지 | 경화 조건: | 200C×10min |
|---|---|---|---|
| 산가 (mgKOH/g): | 50-60 | 점착성 (200C, 콘 / 플레이트, mPa·s): | 2500~4500 |
| 연화점: | 95~105C | 유리 전이 온도: | ~ 53C |
| 특성: | 하이라이트를 위한 우수한 레벨링 | 애플리케이션: | 평탄성 시스템에 적당합니다 |
| 강조하다: | 60/40 폴리에스테르 에폭시 수지,혼성 분말 코팅 폴리에스테르 에폭시 수지 |
||
혼성 분말 코팅을 위한 우수한 레벨링과 60/40 폴리에스테르 에폭시 수지
◎Introduction
HH2686P는 60/40 혼성 분말 코팅을 위해 설계된 카르복실 폴리에스테르 수지입니다.
수년간의 개발 뒤에, 분말 코팅은 위대한 진전을 되었고 그들의 시장 점유율과 어플리케이션 필드가 계속 확대되었습니다. 비결정성 폴리에스테르수지는 현재 주로 분말 코팅에서 사용됩니다. 비결정성 폴리에스테르수지의 주목할 만한 특징은 그들의 유리 전이 온도와 용융 점도 즉, 높게 점착성 사이의 포지티브 상관 관계가 있다는 것입니다, 더 높게 글라스가 온도를 변화합니다. 그러나 분말 코팅을 위해 폴리에스테르 수지는 저장 안정성을 보장하기 위해 높은 유리 전이 온도를 가지고 있을 것으로 예상되고 폴리에스테르 수지가 저용해 점도를 가지고 있을 것으로 예상되어서, 그들이 우수한 유동 성질을 가집니다. 더 좋은 레벨링 특성의 결과를 초래한 안료에 대한 더 좋은 습윤 특성과 코팅.
HH2686P의 Tg는 상대적으로 낮고 용융 점도가 상대적으로 낮고 따라서 그것으로부터 준비된 분말 코팅이 우수한 유동성을 가지고 있고 폴리에스테르 수지가 더 좋은 레벨링 성능을 획득하기 위해, 경화 동안 안료에 대한 잘 적시는 성능을 가지고 있습니다 .
◎Basic 특징
폴리에스테르 수지의 인기있는 유형
하이라이트를 위한 우수한 레벨링
역학적 성질을 저항하기
평탄성 시스템에 적당합니다
◎Recommend 체계화 :
NH3307GT/TGIC
| 재료 | HH2686P | E12 | BASO4 | 8000Ba | 레벨링제 | 벤조인 수지 | 701 |
| 방식 | 180 | 120 | 102 | 90 | 4 | 2 | 2.5 |
◎Specifications :

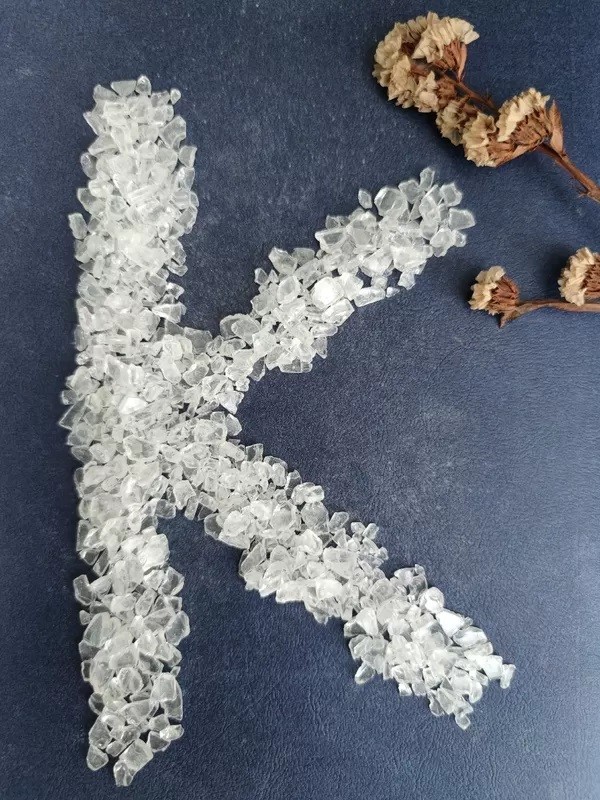

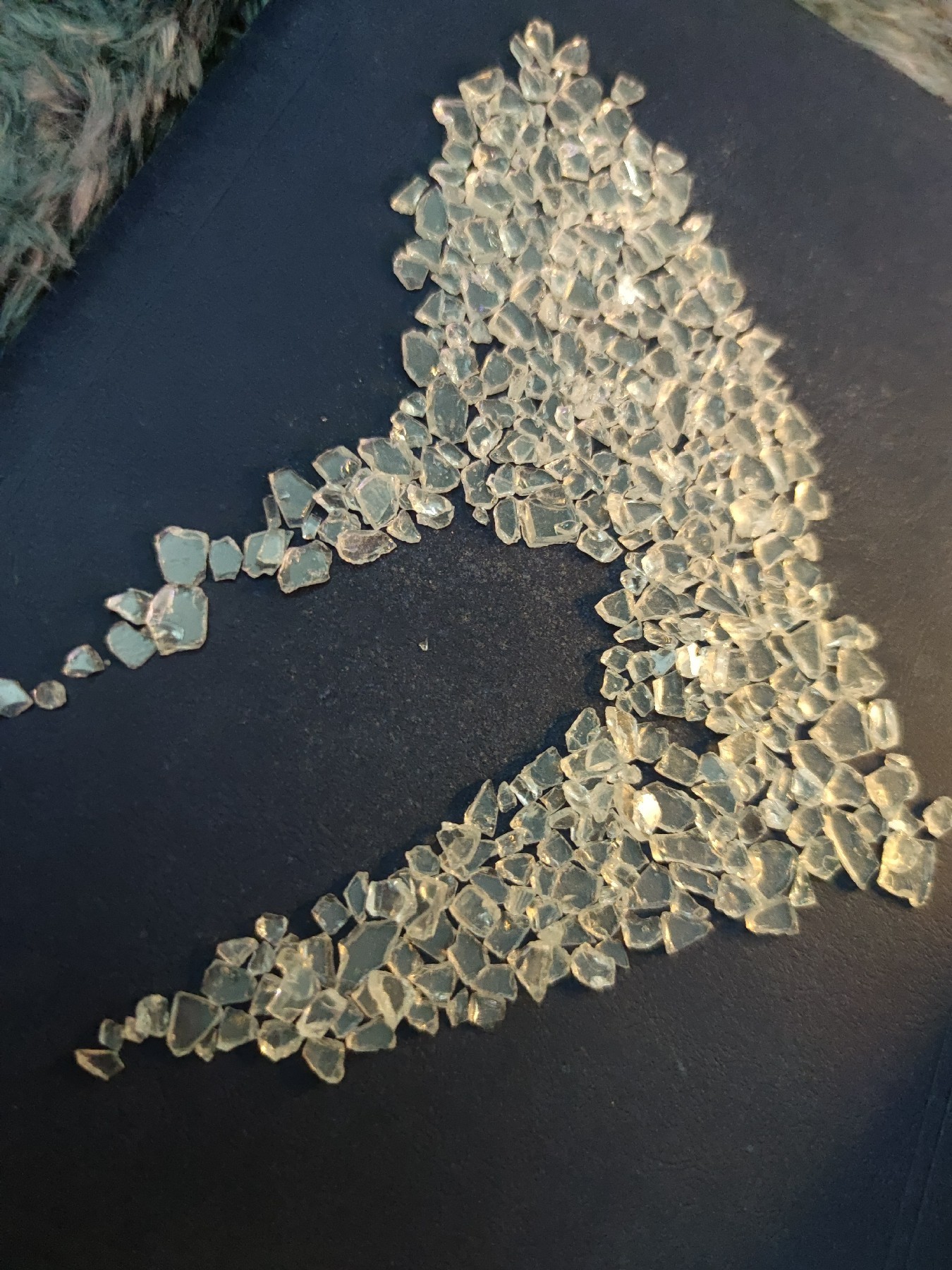

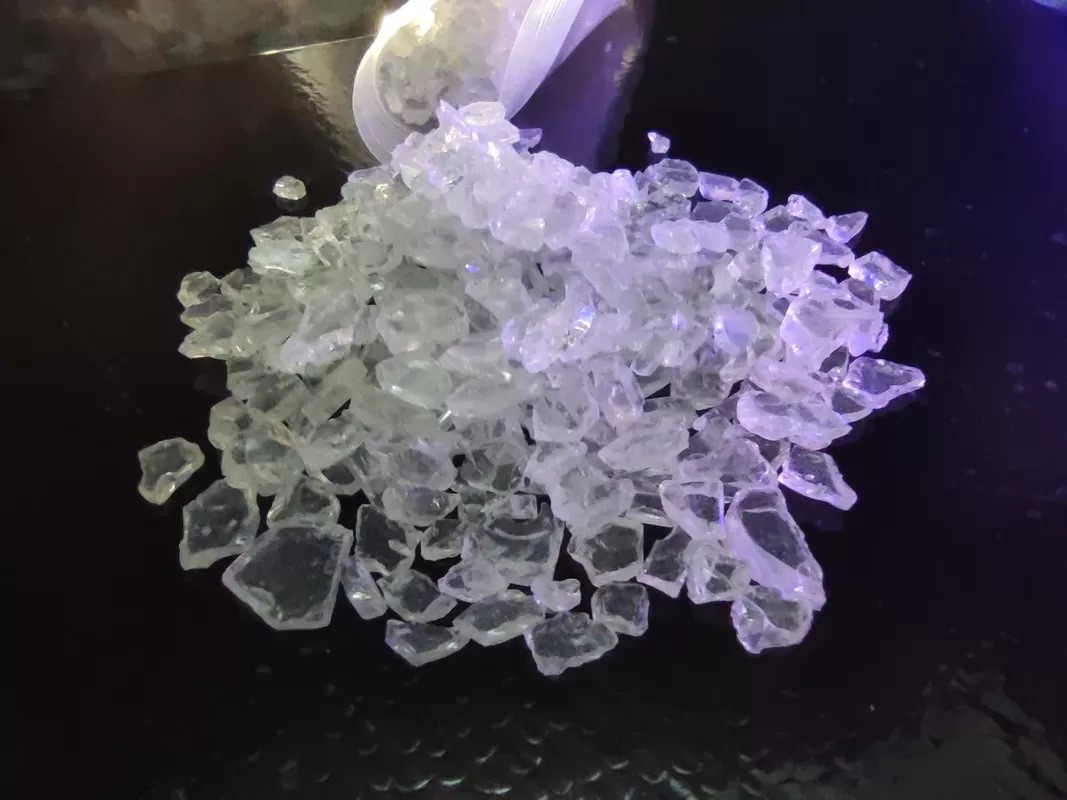

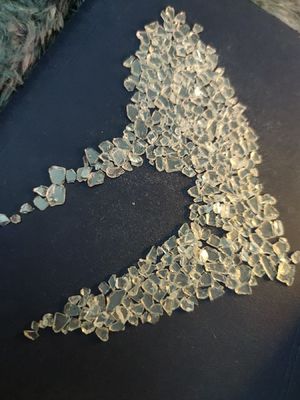

| 출현 | 하얗거나 가벼운 노란 투명한 조각 |
| 색 (50% DMF) | 맥스 : 3 |
| 산가 (mgKOH/g) | 50~60 |
| 연화점 (C) | 95~105 |
| 유리전이 임시. (C) | ~53 |
| 융해 점도 (200C, ICI, mPa·s) | 2500~4500 |
| 180C (Ｓ, 40% 에폭시)에 있는 반응 | 240~360 |
| 큐어링 요구조건 | 200C×10min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
| 구역 I : 90~110C | 제2핵지대 : 110~120C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~70μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 250~400 |
| 수평 유동 (180C, 밀리미터) | 28~30 | |
| 해설 (60') | ≥90% | |
| 굽힘 (φ1mm) | 통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | 1H | |
| 영향 (50cm) | 통과 | |
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
2017년에, 80000 톤 연간 용량과 새로운 생산 베이스는 동완, 광동에서 건설에 유입되었고 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다.
