| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | HH2781T |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 큐어 시스템: | 70/30 폴리에스테르와 에폭시 수지 | 양생 조건: | 180C×10min |
|---|---|---|---|
| 산가 (mgKOH/g): | 30-36 | 점착성 (200C, 콘 / 플레이트, mPa·s): | 4000~5500 |
| 연화점: | 95~105C | 유리 전이 온도: | ≥ 55C |
| 특성: | 좋은 레벨링과 좋은 반응 | 애플리케이션: | 70/30 혼성 분말 코팅에 적합합니다 |
| 강조하다: | 70/30 폴리에스테르 에폭시 수지,폴리에스테르 에폭시 수지를 분사하는 마찰 총 |
||
마찰 총과 70/30 폴리에스테르 에폭시 수지가 혼성 분말 코팅을 위해 분사합니다
◎Introduction
HH2781T는 HH2781에 대한 마찰 차져러블 버전입니다, 그것이 70/30 혼성 분말 코팅을 위해 설계된 카르복실 폴리에스테르 수지입니다.
Ｔ와 모델들은 마찰 총으로 스프레이될 수 있는 이 폴리에스테르 수지로 만들어진 분말 코팅을 보여줍니다.
요즈음, 스프레이 공정을 코팅하는 상용 분말은 정전 용사와 마찰 건 스프레잉을 포함합니다. 정전 용사는 넓게 분말 코팅에 대한 그것의 낮은 요구사항 때문에 중국에서 사용됩니다. 그러나, 코로나장의 세대와 정전 용사의 패러데이 효과 때문에, 복잡한 제조 공정에 있는 제품 위의 사역대가 있을 것이고 약간의 코너가 가루가 되기가 어렵습니다. 비록 정전 건이 여러 번 향상되었지만, 패러데이 효과는 단지 감소될 수 있지만, 회피될 수 없습니다.
마찰 건 스프레잉은 잘 복잡한 제조 공정에 있는 제품의 사역대에서 분말 코팅의 문제를 해결할 수 있습니다. 마찰 건 스프레잉 절차는 하기 장점을 가집니다 :
1. 첫번째 파우더 도포 비율은 높습니다, 효율이 향상되고 재순환 분말이 감소됩니다.
2. 그것은 특히 복잡한 제조 공정에 있는 제품을 분사하는 것을 위해 효과적인 패러데이 효과를 극복할 수 있습니다.
3. 하이-볼타게 정전 건과 비교해서, 제조 공정에 있는 제품 위의 파우더는 더 획일적이고 표면 레벨링과 도포막의 평활도가 더 좋습니다.
4. 포괄적 자동 분무는 사용될 수 있고 따라서 노동비용이 감소됩니다.
◎Basic 특징
좋은 역학적 성질
좋은 레벨링
좋은 반응
◎Recommend 체계화 :
| HH2781T | E14U | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 부가적 701을 평평하게 하기 |
| 210 | 90 | 192 | 4 | 2 | 2.5 |
◎Specifications :

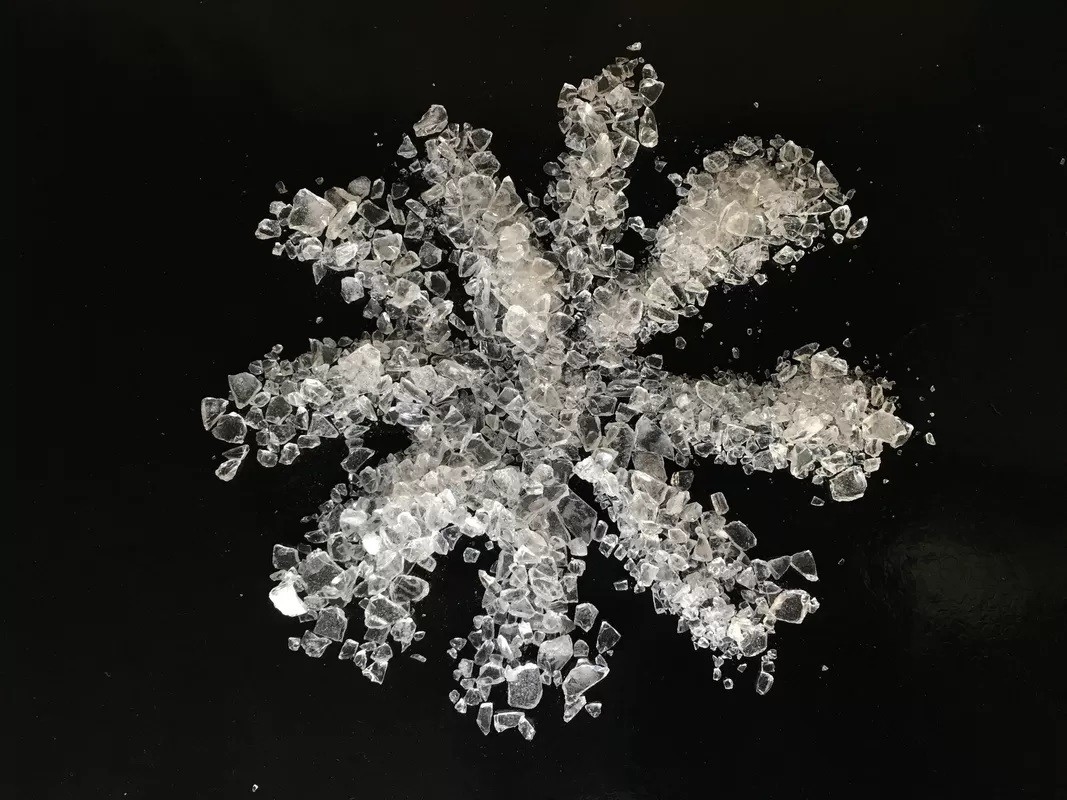

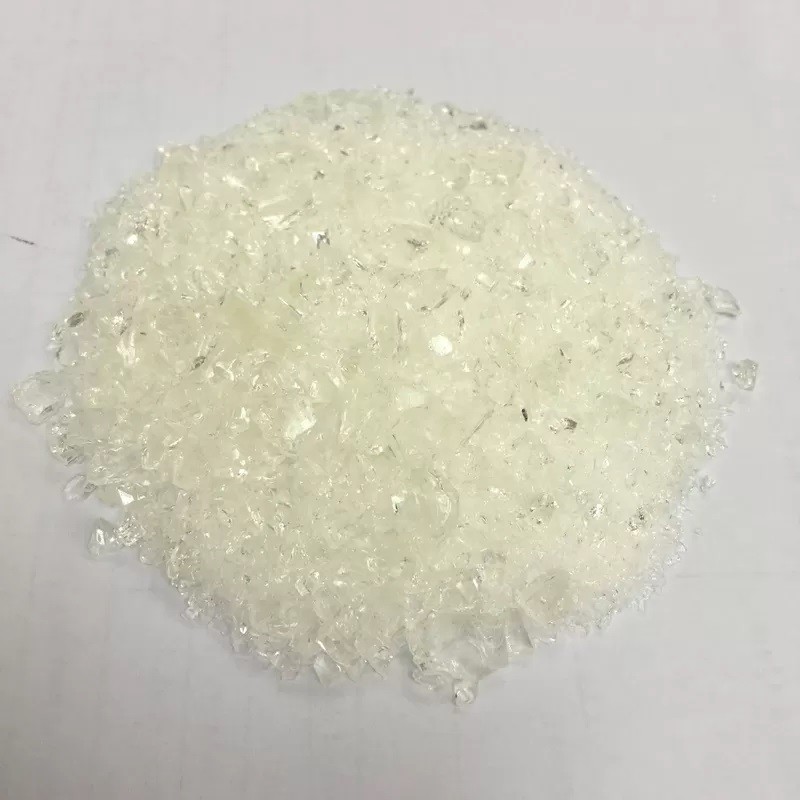

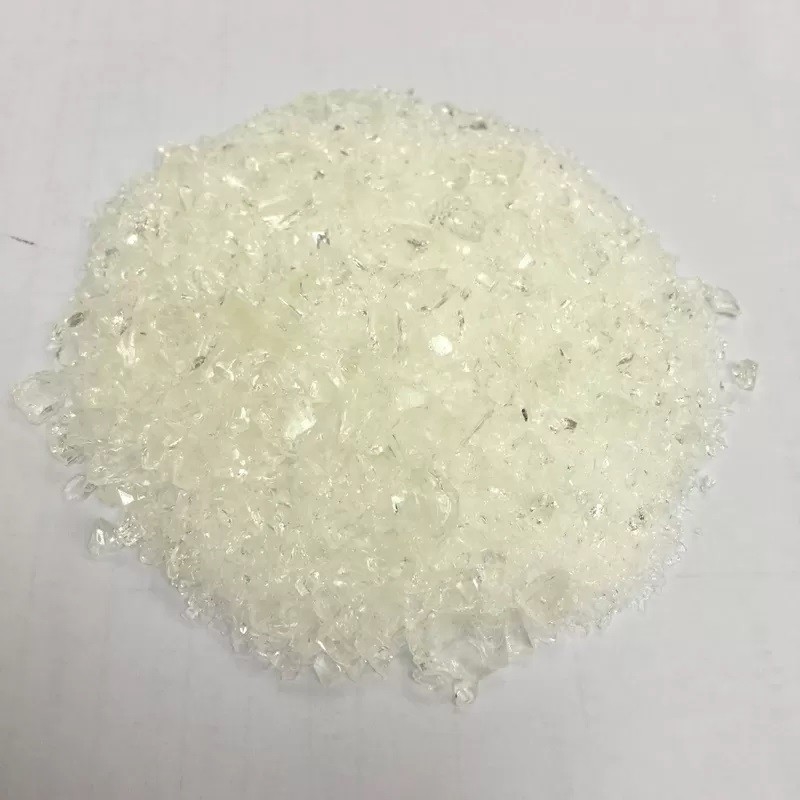

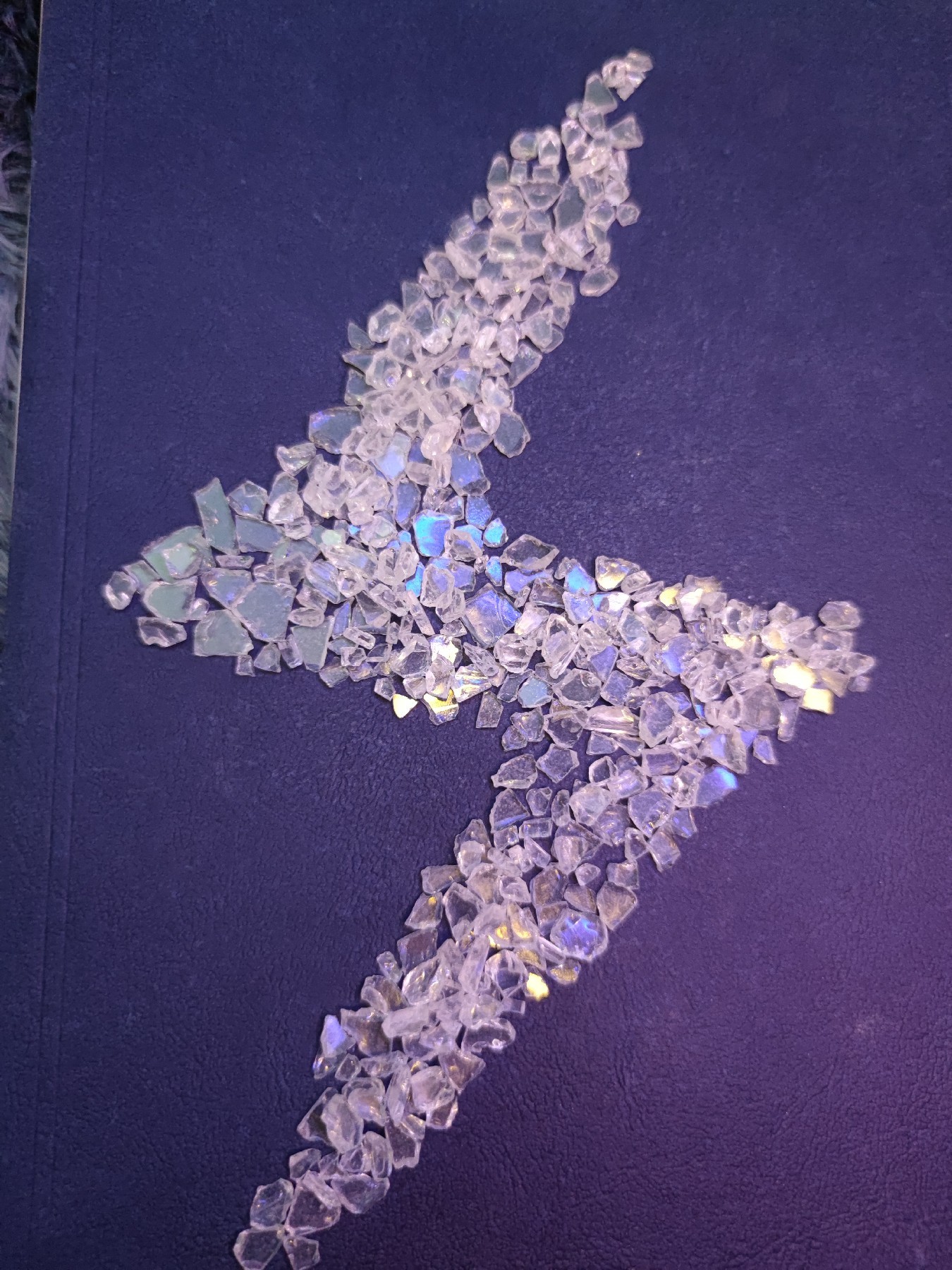

| 출현 | 하얗거나 가벼운 노란 투명한 조각 |
| 색 (50% DMF) | 맥스 : 3 |
| 산가 (mgKOH/g) | 50~60 |
| 연화점 (C) | 95~105 |
| 유리전이 임시. (C) |
≥55 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) | 4000~5500 |
| 180C (Ｓ, 30% 에폭시)에 있는 반응 | 100~200 |
| 큐어링 요구조건 | 180C×10min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
| 구역 I : 90~110C | 제2핵지대 : 110~120C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~70μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 120~220 |
| 수평 유동 (180C, 밀리미터) | 23~26 | |
| 해설 (60') | ≥90% | |
| 굽힘 (φ1mm) | 통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 |
≥1H |
|
| 영향 (50cm) | 통과 | |
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
2017년에, 80000 톤 연간 용량과 새로운 생산 베이스는 동완, 광동에서 건설에 유입되었고 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다.
