| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | HHZ5 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 인수 인도, 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 건조율: | 50:50 폴리에스테르 / 에폭시 비율 | 큐어링 요구조건: | 180C/15min |
|---|---|---|---|
| 산가 (mgKOH/g): | 68-75 | 점착성 (mPa·s/200C): | 3500~6500 |
| 둔화된 핵심(C): | 95~110 | 유리전이 임시.(C): | ~ 59 |
| 특징: | 우수한 신축성과 우수한 안티-사그그링 특성 | 애플리케이션: | 50/50 혼성 분말 코팅을 위해 |
| 강조하다: | 폴리에스테르 에폭시 수지 반대 새깅,혼성 분말 폴리에스테르 에폭시 수지 |
||
혼성 분말 코팅에 대한 성능을 안티-사그그링 50/50 폴리에스테르 에폭시 수지
◎Introduction
HHZ5는 주로 50/50 폴리에스테르 / 에폭시 혼성 분말 코팅 시스템을 위해 사용되는 포화 폴리에스터 수지입니다.
분말 코팅은 용매가 없는 고형분 코팅의 신형입니다. 응용에서, 살수 양생이 완료된 후, 새깅으로 불리는 제조 공정에 있는 제품의 모서리는 살찐 연부 현상을 가지고 있을 것입니다. 심각한 하락 결점은 직접적으로 코팅 통과율을 내릴 것입니다.
실제 분사 적용에서, 적당한 범위에서 파우더의 새깅을 제어하는 것 또한 적당한 레벨링 성능을 획득할 뿐만 아니라, 지나친 지방 선단을 회피하고 제조 공정에 있는 제품의 접합부에 영향을 미칠 수 있습니다.
분말 코팅의 가라앉은 문제를 해결하기 위해, 다음과 같은 해결책이 있습니다
1. 분말 코팅의 용융 점도를 증가시키기 위한 높은 용융 점도 또는 높은 연화점과 선택하는 수지.
2. 분말 코팅의 경화 시간을 줄이기 위해 더 높은 수지 활동과 수지를 선택하거나, 분말 코팅의 경화 시간을 줄이고 분말 코팅의 용융체 액위 유동성을 감소시키기 위해 경화 촉진제를 분말 코팅에 더하세요.
3. 도포막의 새깅을 향상시키기 위해 코너 적용 범위 개량하는 사람을 추가하세요.
4. 분말 코팅의 용융 점도를 조정하고 코팅의 하락을 향상시키기 위해 제대로 큰 흡유량으로 안료와 충전기 또는 사용 안료와 충전기의 다양성과 적정량을 조정하세요.
◎Basic 특징
우수한 기계적인 특성
우수한 용매저항과 벤딩저항성
좋은 저장 안정성과 내새그성
◎Recommend 체계화 :
| HHZ5 | E-12 | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 |
| 300 | 300 | 383 | 8 | 4 | 5 |
◎Specifications I

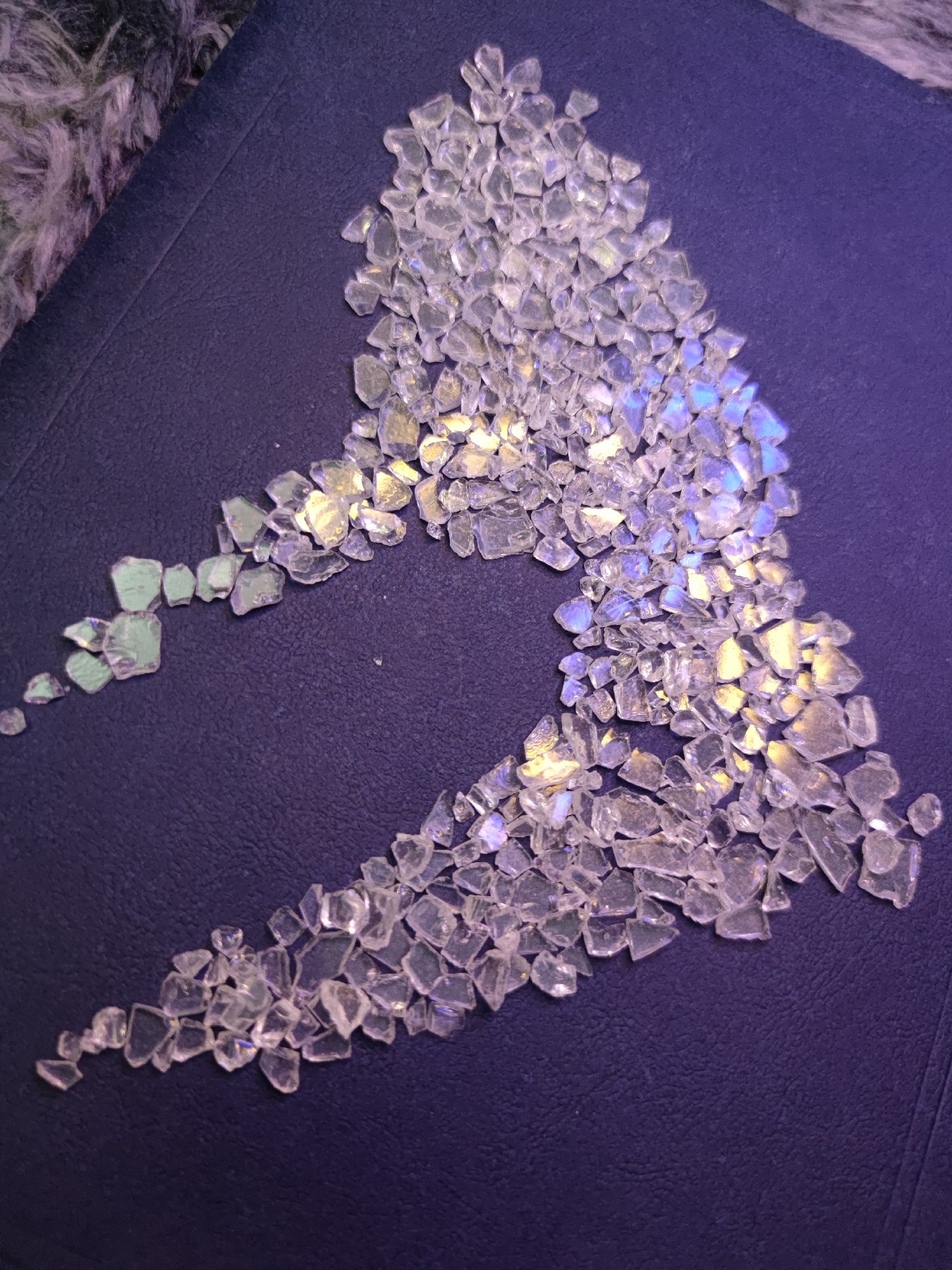

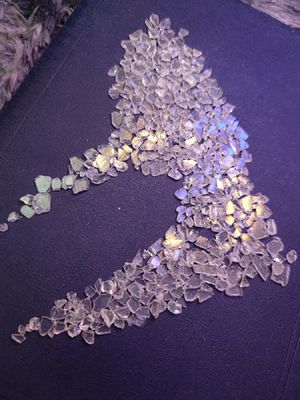

| 출현 | 하얗거나 가벼운 노란 투명한 플레이크 |
| 산가 (mgKOH/g) | 68~75 |
| 연화점 (C) | 95~110 |
| 유리전이 임시. ( C) | ~59 |
| 융해 점도 (ICI, mPa·s/200C) | 3500~6500 |
| 180C (s, 50% E-12)에 있는 반응 | 100~220 |
| 큐어링 요구조건 | 180C/15min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◇Extrusion 상태 :
2개 나사 압출기
자켓 온도 : 110~120C
혁명의 속도 : 500~1200rpm
파우더의 훌륭함 : <100μm
◇Application 상태 :
다음과 정전 용사 : 40~70KV
도막 두께 : 50~70μm
기름을 뺀 냉간 압연 강철 : 0.5 밀리미터
◇Film 특성 :
| 줴〔겔］화 시간 (180C, 초) | 100~200 |
| 수평 유동 (180C, 밀리미터) | 24~28 |
| 해설 (60') | ≥90% |
| 굽힘 (φ1mm) | 통과 |
| 접착제 (1mm, 등급) | 0 |
| 펜슬 경도 | ≥1H |
| 영향 (50cm) |
통과 |
◎More는 코드화됩니다
| 코드 | 비율 | 경화 주기 | AV (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| HH2581 | 50/50 | 180C*10min | 67~75 | 2000~3500 | ~55 | 100-200 | 속경화 체계화를 위해. 우수 플로우와 좋은 역학적 성질. |
| HH2582 | 50/50 | 180C*15min | 67~75 | 2000~3000 | ~59 | 150-250 | 좋은 유동과 열저항성,고 광, 우수한 내화학성. 금속성 분말 코팅에 적합합니다. |
| HH2582A | 50/50 | 180C/15min 또는 200C/10min | 65~75 | 1800~3800 | ~54 | 200-320 | HH2582A에 대한 틴 프리 버전 |
| HH2583 | 50/50 | 180C*15min | 67~75 | 3500~5500 | ~55 | 150-250 | 낮은 광택 분말 코팅물에 적합합니다. 좋은 흐름과 영화 훌륭함, 우수한 기계적인 특성. |
| HH2585 | 50/50 | 180C*15min | 67~75 | 2000~3500 | ~57 | 100-200 | 경제적 수지. 좋은 역학적 성질과 열전달 전사 프린트 분말 코팅에 적합합니다. |
| HH2586 | 50/50 | 180C*15min | 68~80 | 5000~8500 | ~60 | 120-200 | 속경화, 우수한 신축성과 임팩트 저항. |
◎Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
우리는 ISO9001과 국제환경규격, ISO18001, 로에스, UL 인증과 QUALICOAT 인증서를 이끌었습니다. 우수하고 안정적 품질 때문에, 자사 제품은 항상 집에서 높은 명성과 해외를 즐기고, 30개국 이상까지 판매되었습니다.
폴리에스테르 수지 가지는 2000년에 설립되었고, 지금 80,000 톤 동안 연간 생산 능력과 2개 공장 (동완 공장과 다싱 공장)이 있고, 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다. 우리의 고객들은 아크조, PPG, 타이거, 프로텍, 일본, OXYPLAST, JOTUN, 셜윈, 발스퍼, SINTERPLAST, 등과 같은 많은 최고위층인 세계에서 파우더 제조들을 포함합니다.
우리는 끊임없이 "질이 삶이고 1등급 기술, 1등급 질, 1등급 비용과 1등급 브랜드를 고수하 "의 비즈니스 원리를 꾸준히 합니다. 우리는 함께 당신과의 빛나는 미래에 진척시키러 가기 위해 둘다 국내이을 위해 그리고 고객들 해외에서 서비스와 해결책의 전체 세트를 제공하고 좋아할 것이고 싶습니다.
