| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | HH2533 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 근무일 기준 10일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 인수 인도, 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 큐어 시스템: | 50/50 폴리에스테르 에폭시 | 경화 조건: | 130C×15-20min |
|---|---|---|---|
| 산가 (mgKOH/g): | 68-75 | 점착성 (mPa·s/200C): | 2500±1000 |
| 연화점(℃): | 93~118 | 유리전이 임시.(C): | ~ 54 |
| 특징: | 낮은 양생 온도 | 애플리케이션: | MDF 분말 코팅을 위해 |
| 강조하다: | MDF 하이브리드 폴리에스테르 수지,낮은 큐어링 하이브리드 폴리에스테르 수지 |
||
MDF 분말 코팅을 위한 낮은 큐어링 하이브리드 폴리에스테르 수지
◎Introduction
HH2533은 50/50 혼성 분말 코팅을 위해 주로 사용된 포화 폴리에스터 수지이고, 130C에 실현된 저온 큐어링일 수 있습니다.
분말 코팅은 방출을 포함하지 않고, 맛이 없고, 어떤 휘발성도 가지고 있지 않고 제로 오염을 실현하면서, 제작과 사용 과정에서 제로 VOCs 배출을 가지고 있는 환경 친화적 코팅입니다.
MDF 분말 코팅은 우수한 환경 보호 재산권을 가지고 있는 특별히 MDF에 대해 개발된 혁신적 제품입니다. 그것은 효과적으로 이사회에서 포름알데히드와 같은 해로운 물질의 배출을 밀봉하고, 페인트를 칠한 후 가구의 포름알데히드 방출을 거의 제로로 만들 수 있습니다.
HH2533은 매우 반응을 향상시키고, 동시에 이사회 출현과 우수한 가스제거 성능을 가지고 있습니다. 수지가 분말 코팅에 적용될 때, 그것은 매우 잘 병을 고치는 저온을 달성합니다, 도료가 기판에 좋은 접착력을 가지고 있고, 감열형 기판을 위해 설계되는 좋은 레벨링과 안정성과 내약품성을 가지고 있습니다.
◎Basic 특징
낮은 양생 온도
우수한 저장안정성
우수한 내화학성.
우수한 기계적 성능
◎Recommend 체계화 :
| HH2533 | E12 | 충전기 & 안료 | 레벨링제 | 벤조인 수지 | 701 |
| 300 | 300 | 383 | 8 | 4 | 5 |
◎Specifications I

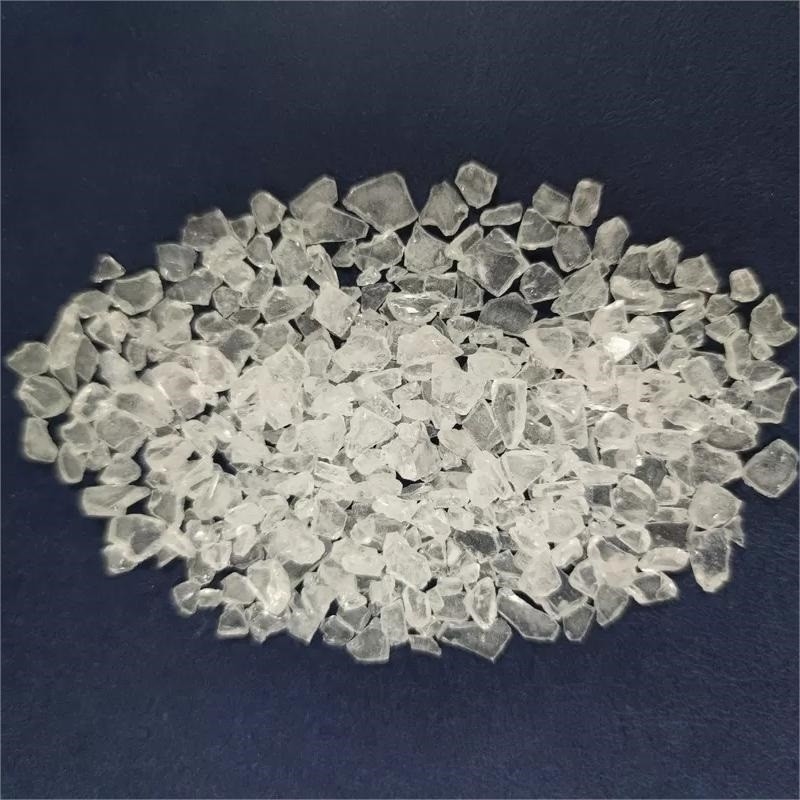

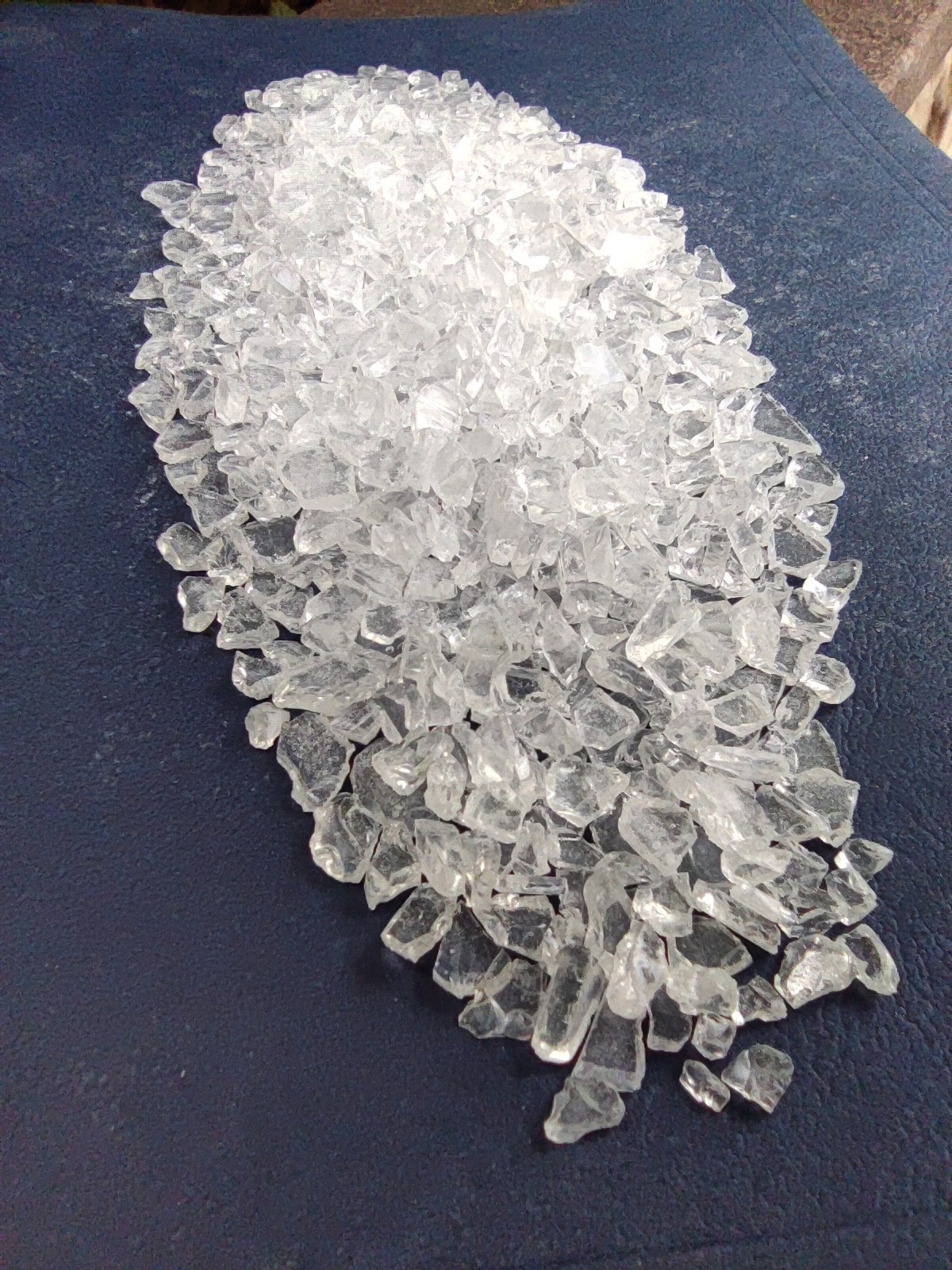

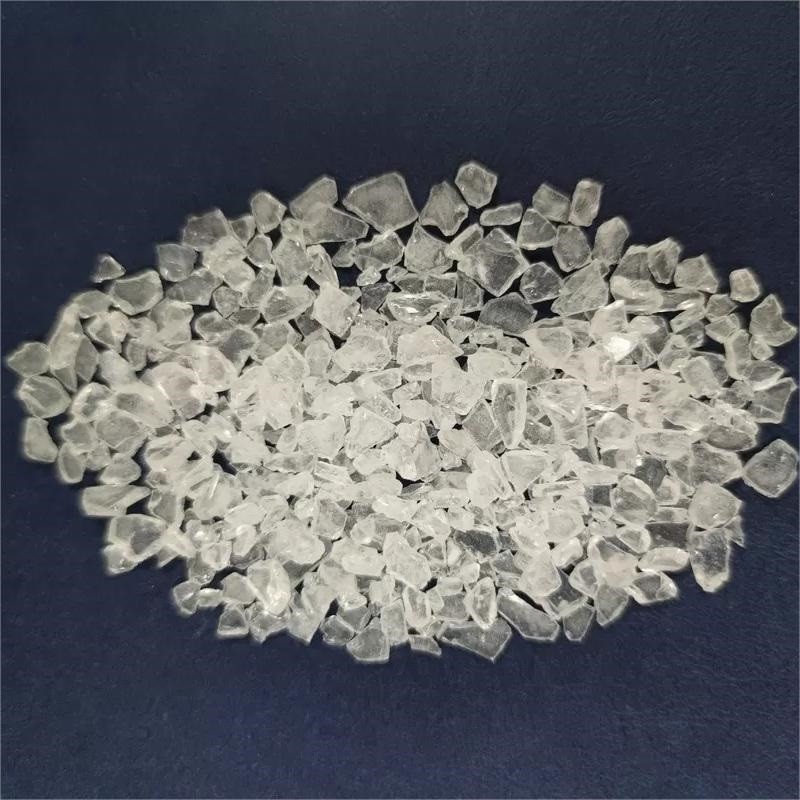

| 출현 | 하얗거나 가벼운 노란 투명한 플레이크 |
| 산가 (mgKOH/g) | 68~75 |
| 연화점 (C) | 93~118 |
| 유리전이 임시. ( C) | ~ 54 |
| 융해 점도 (ICI, mPa·s/200C) |
2500±1000 |
| 180C (s, 50% E-12)에 있는 반응 |
70±40 |
| 큐어링 요구조건 | 130Cx15-20min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◇Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
| 자켓 온도 | 110~120C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~70μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 30~120 |
| 수평 유동 (180C, 밀리미터) | 18~22 | |
| 해설 (60') | ≥85% | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) | 통과 | |
◇More는 코드화됩니다
| 코드 | 비율 | 경화 주기 | 산가 (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| NH2533 | 50/50 | 130C*15-20min | 68~75 | 1500~3500 | ~54 | 30-110 | 낮은 양생 온도, 우수한 저장안정성, 우수한 내화학성과 우수한 기계적 성능. |
| NH2535 | 50/50 | 130C*15-20min 또는 중간 infrared*3min | 74~82 | 500~1500 | ~52 | 80-150 | 우수한 가스제거 성능과 좋은 이사회 출현이 감열형 기판의 설계를 했습니다. |
| MDF 수지 | 50/50 | 140C×15-20min 또는 적외선 3 분 | 68~75 | 500~2000 | ~50 | 60-100 | 좋은 레벨링, 좋은 역학적 성질, 좋은 저장 안정성 amd 낮은 양생 온도. |
◇Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◇Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
우리는 ISO9001과 국제환경규격, ISO18001, 로에스, UL 인증과 QUALICOAT 인증서를 이끌었습니다. 우수하고 안정적 품질 때문에, 자사 제품은 항상 집에서 높은 명성과 해외를 즐기고, 30개국 이상까지 판매되었습니다.
폴리에스테르 수지 가지는 2000년에 설립되었고, 지금 80,000 톤 동안 연간 생산 능력과 2개 공장 (동완 공장과 다싱 공장)이 있고, 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다. 우리의 고객들은 아크조, PPG, 타이거, 프로텍, 일본, OXYPLAST, JOTUN, 셜윈, 발스퍼, SINTERPLAST, 등과 같은 많은 최고위층인 세계에서 파우더 제조들을 포함합니다.
우리는 끊임없이 "질이 삶이고 1등급 기술, 1등급 질, 1등급 비용과 1등급 브랜드를 고수하 "의 비즈니스 원리를 꾸준히 합니다. 우리는 함께 당신과의 빛나는 미래에 진척시키러 가기 위해 둘다 국내이을 위해 그리고 고객들 해외에서 서비스와 해결책의 전체 세트를 제공하고 좋아할 것이고 싶습니다.
