| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | HH2586 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 근무일 기준 10일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 인수 인도, 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 경화 시스템: | 50:50 폴리에스테르 에폭시 | 경화조건: | 180C×15min |
|---|---|---|---|
| 산가 (mgKOH/g): | 69-80 | 점착성 (mPa·s/200C): | 5000~8500 |
| 연화점(℃): | 95~110 | 유리전이 임시.(C): | ~ 59 |
| 특징: | 빠른 경화 | 애플리케이션: | 50/50 혼성 분말 코팅을 위해 |
| 강조하다: | 50/50 하이브리드 폴리에스테르 수지,HH2586 하이브리드 폴리에스테르 수지 |
||
속경화 분말 코팅을 위한 50/50 하이브리드 폴리에스테르 수지
◎Introduction
HH2586은 카르복실 말단 포화 폴리에스터 수지이며, 그것이 주로 안에 사용됩니다
50/50 하이브리드 분말 코팅 시스템.
분말 코팅은 특히 금속판류로 만들어진 그것들을 위해, 다양한 상자, 제조 공정에 있는 제품과 다양한 절도 방지 문을 코팅해서 넓게 사용됩니다. 그러나, 현존하는 분말 코팅의 대부분은 저항하는 분말 코팅을 만곡시키고 있지 않습니다. 이러한 제조 공정에 있는 제품이 분사한 후 90' ~ 180을' 펀칭하도록 필요할 때, 분말 코팅막은 가공품 두께가 60μm에 도달할 때 부서질 것입니다.
HH2586은 좋은 벤딩저항성을 가지고 있으며, 그것이 위에서 말한 문제를 해결할 수 있습니다.
◎Basic 특징
빠른 반응
가공 코팅은 우수한 기계적인 특성을 가집니다
양용매 저항, 벤딩저항성과 표면 강도
좋은 반대 새깅 성능
◎Recommend 체계화 :
| HH2586 | E-12 | 충전기 | 레벨링제 | 벤조인 수지 | 701 |
| 300 | 300 | 383 | 8 | 4 | 5 |
◎Specifications I

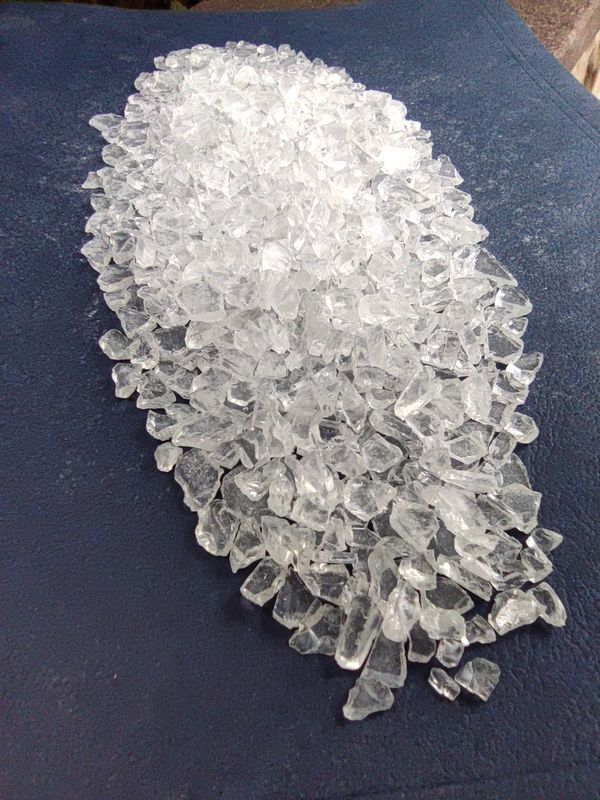

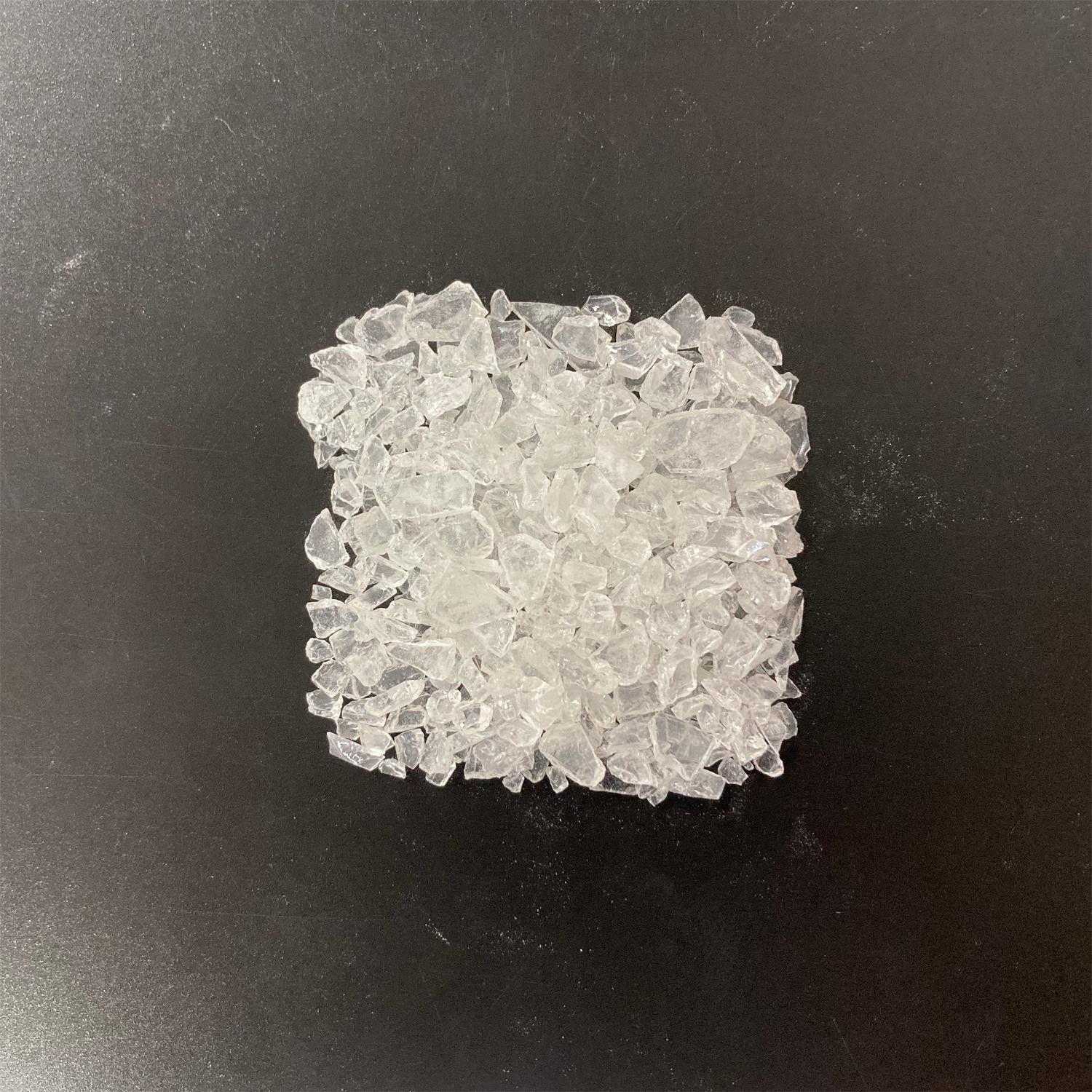

| 출현 | 하얗거나 가벼운 노란 투명한 플레이크 |
| 산가 (mgKOH/g) | 69~80 |
| 연화점 (C) | 95~110 |
| 유리전이 임시. ( C) | ~ 59 |
| 융해 점도 (ICI, mPa·s/200C) |
5000~8500 |
| 180C (s, 50% E-12)에 있는 반응 |
120~200 |
| 큐어링 요구조건 |
180C×15min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◇Specifications II :
| 압출 조건 | 2개 나사 압출기 | |
| 자켓 온도 | 110~120C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~70μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 줴〔겔］화 시간 (180C, 초) | 100~200 |
| 수평 유동 (180C, 밀리미터) | 24~27 | |
| 해설 (60') | ≥90% | |
|
굽힘(φ1mm) |
통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) |
통과 |
|
◇More는 코드화됩니다
| 코드 | 비율 | 경화 주기 | AV (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| HH2582 | 50/50 | 180C*15min | 67~75 | 2000~3000 | ~59 | 150-250 | 좋은 유동과 열저항성,고 광, 우수한 내화학성. 금속성 분말 코팅에 적합합니다. |
| HH2583 | 50/50 | 180C*15min | 67~75 | 3500~5500 | ~55 | 150-250 | 낮은 광택 분말 코팅물에 적합합니다. 좋은 흐름과 영화 훌륭함, 우수한 기계적인 특성. |
| HH2585 | 50/50 | 180C*15min | 67~75 | 2000~3500 | ~57 | 100-200 | 경제적 수지. 좋은 역학적 성질과 열전달 전사 프린트 분말 코팅에 적합합니다. |
| HH2586 | 50/50 | 180C*15min | 68~80 | 5000~8500 | ~60 | 120-200 | 속경화, 우수한 신축성과 임팩트 저항. |
◇Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◇Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
우리는 ISO9001과 국제환경규격, ISO18001, 로에스, UL 인증과 QUALICOAT 인증서를 이끌었습니다. 우수하고 안정적 품질 때문에, 자사 제품은 항상 집에서 높은 명성과 해외를 즐기고, 30개국 이상까지 판매되었습니다.
폴리에스테르 수지 가지는 2000년에 설립되었고, 지금 80,000 톤 동안 연간 생산 능력과 2개 공장 (동완 공장과 다싱 공장)이 있고, 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다. 우리의 고객들은 아크조, PPG, 타이거, 프로텍, 일본, OXYPLAST, JOTUN, 셜윈, 발스퍼, SINTERPLAST, 등과 같은 많은 최고위층인 세계에서 파우더 제조들을 포함합니다.
우리는 끊임없이 "질이 삶이고 1등급 기술, 1등급 질, 1등급 비용과 1등급 브랜드를 고수하 "의 비즈니스 원리를 꾸준히 합니다. 우리는 함께 당신과의 빛나는 미래에 진척시키러 가기 위해 둘다 국내이을 위해 그리고 고객들 해외에서 서비스와 해결책의 전체 세트를 제공하고 좋아할 것이고 싶습니다.
