| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | N/A |
| 인증: | UL |
| 모델 번호: | 무-100 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | To be negotiated |
| 포장 세부 사항: | 25 Kg / 가방 |
| 배달 시간: | 7일 |
| 지불 조건: | T/T |
| 성형 방법: | 주입 | 색상: | 녹색, 회색, 푸른, 기타 등등. |
|---|---|---|---|

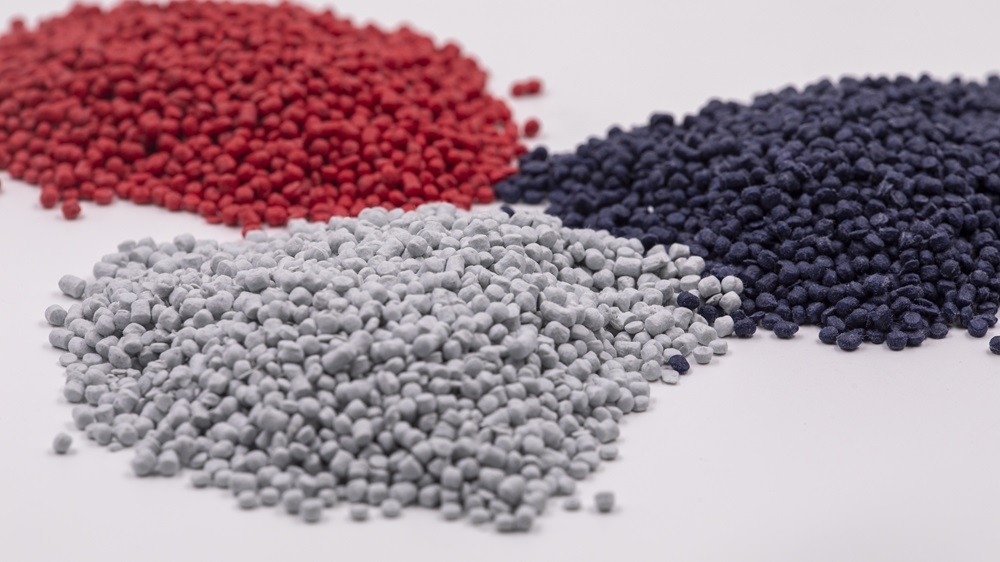

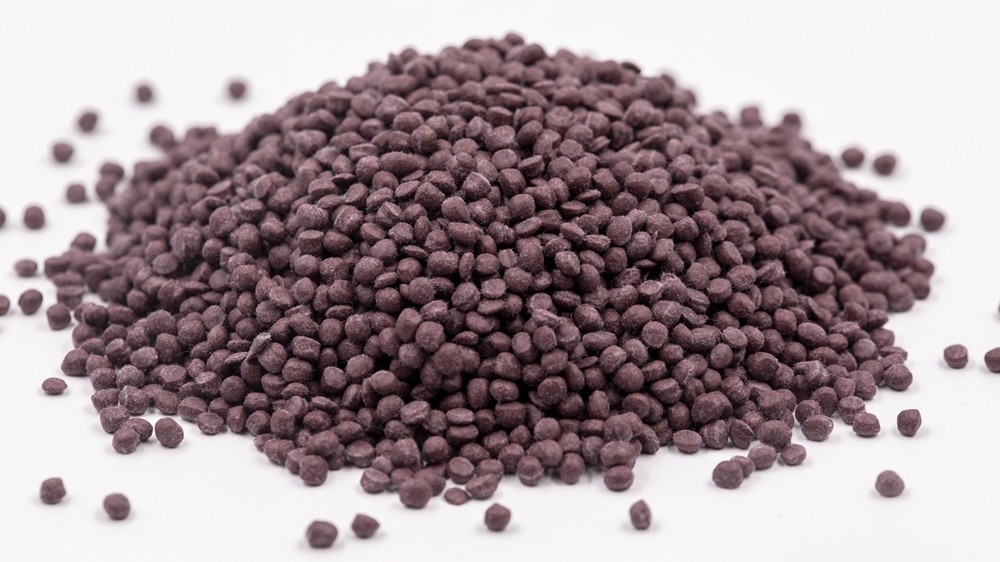

| 주: | 알갱이 | ||
| 강조하다: | MU-100 폴리에스터 폼핑 컴파운드,멜라민 변형 폴리에스터 폼핑 컴파운드 |
||
멜라민 변형 폴리에스테르 폼링 화합물 MU-100
특징: 멜라민 변형 폴리에스터 폼링 화합물은 높은 저항 추적 지수를 가지고 있으며 매우 높은 마모 저항과 전기 활에 대한 높은 저항, 우수한 전기 성능을 가지고 있습니다.높은 온도에서도 우수한 장기적인 차원 안정성 및 UL94 V-0에 대한 좋은 방화 저항성. 방 온도에서 12 개월 이상의 저장 시간이 있습니다. 화합물은 다양한 색상으로 공급 될 수 있습니다. MU-100 조형 화합물은 UL 인증 번호 E208587을 획득했습니다.
장점:높은 저항 추적 지수와 매우 높은 마모 저항과 전기 활에 대한 높은 저항, 우수한 전기 성능,높은 온도에서도 우수한 장기적인 차원 안정성 및 UL94 V-0에 대한 좋은 방화 저항성.

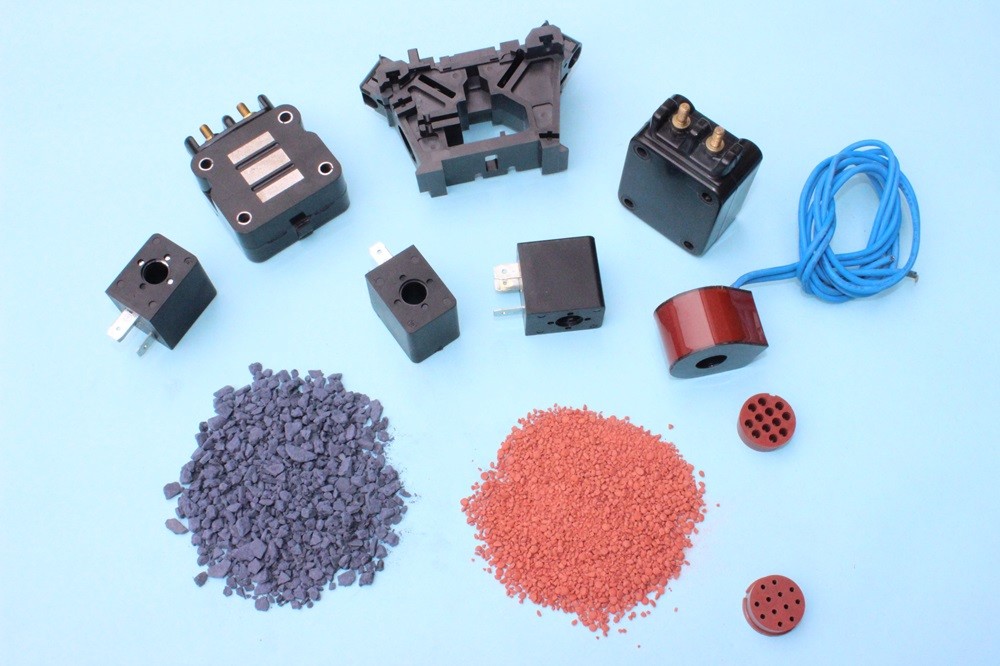

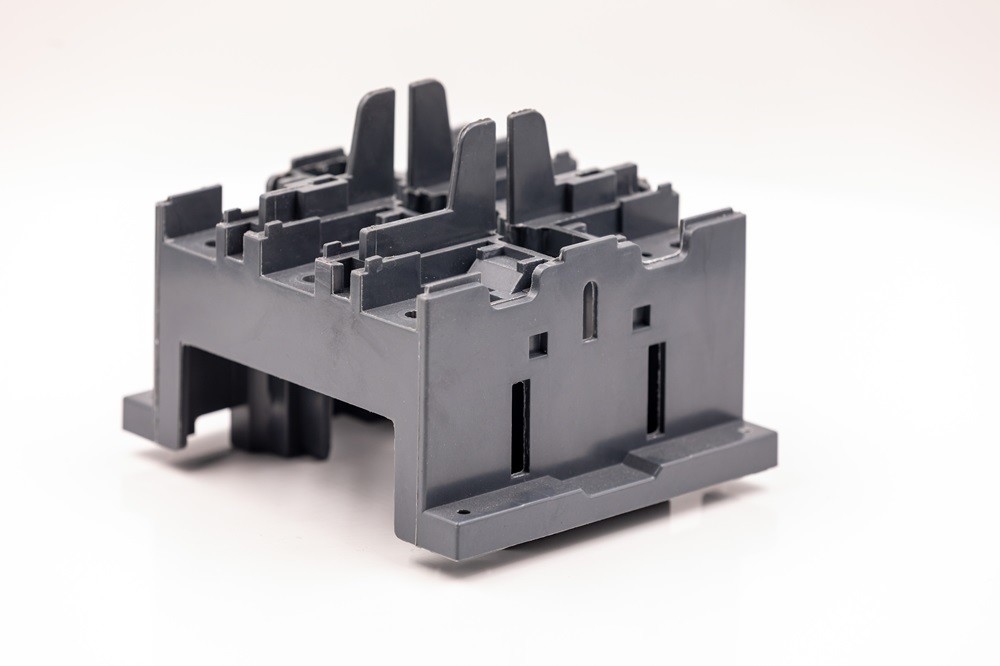

신청서:주로 AC 콘택터 및 저전압 장치의 움직이는 부품의 하우징 및 단열 부품을 전환하는 데 사용됩니다.
기술 데이터:
| 재산 | 단위 | 시험 표준 | MU-100 |
|
밀도 |
g/cm3 | GB/T1033 | 1.75-1.85 |
|
물 흡수 |
% | GB/T1034 | ≤0.5 |
|
발형 수축 |
% | JB/T39582 | 0.9-13 |
|
차피 충격 강도 |
kJ/m2 | GB/T1043 | ≥ 75 |
|
톱니 톱니 충돌 강도 |
kJ/m2 | GB/T1043 | ≥ 25 |
|
굽기 강도 |
MPa | GB/T9341 | ≥ 75 |
|
표면 저항성 |
오 | GB/T1410 | ≥1013 |
|
부피 저항성 |
Ω.m | GB/T1410 | ≥1011 |
|
비교 추적 지수 |
V | GB/T4207 | ≥600 |
|
활 저항 |
s | GB/T1411 | ≥ 180 |
|
기울기 온도 |
°C | GB/T1634 | ≥ 160 |
|
발화성 |
级 | GB/T11020 | V-0 |
|
다이렉트릭 강도 |
MV/m | GB/T1408 | ≥ 190 |
MU-100발형주입을 위한 조건참조)
|
주사형 변수 |
단위 |
범위 |
|
|
발형 온도 |
°C | 160~170 | |
|
배럴 온도 |
먹이 구역 |
°C | 50~70 |
|
노즐 구역 |
°C | 80~90 | |
|
주입 압력 |
MPa | 60~100 | |
|
고화 시간 |
s/mm | 25~40 | |
