| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | N/A |
| 인증: | UL |
| 모델 번호: | 무-100 |
| 최소 주문 수량: | 1000 킬로그램 |
| 가격: | To be negotiated |
| 포장 세부 사항: | 25 Kg / 가방 |
| 배달 시간: | 7일 |
| 지불 조건: | T/T |
| 성형 방법: | 주입 | 색상: | 녹색, 회색, 푸른, 기타 등등. |
|---|---|---|---|
| 주: | 알갱이 | 장점: | 높은 증거 추적 지수 |
| 강조하다: | 단열 부품 포화되지 않은 폴리에스터 폼링 화합물,열에 내성이 있는 불포화 폴리에스터 폼 콤파운드,PT-310 불포화 폴리에스터 폼 콤파운드 |
||

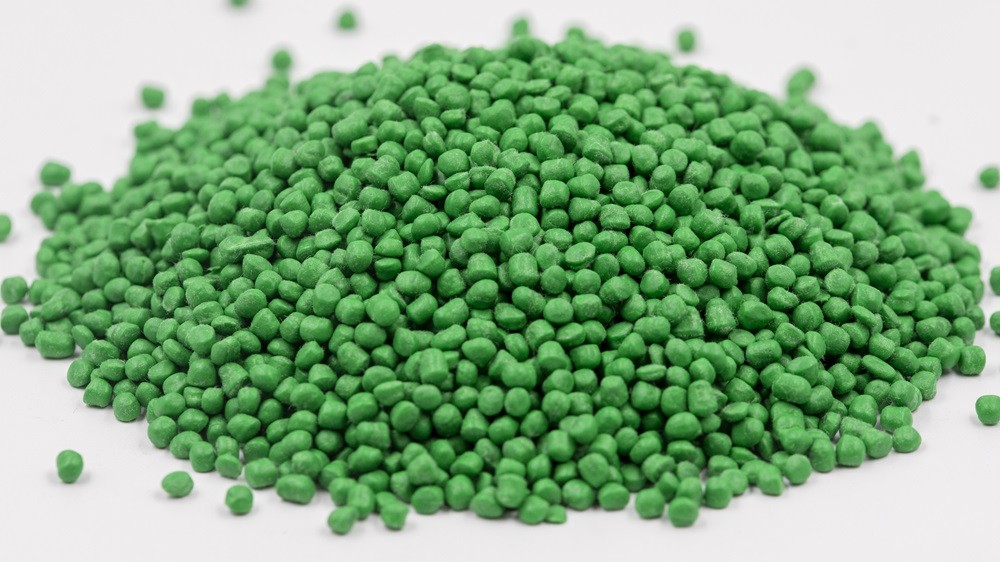

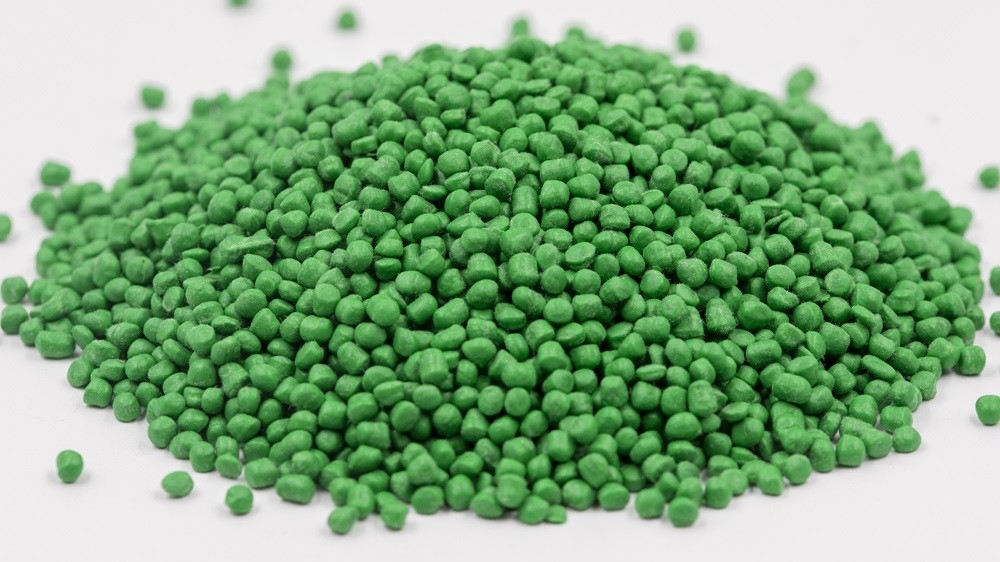

열에 내성이 강한 변형 불포화 폴리에스터 폼링 화합물 PT-310 단열 부품
특징: 열에 저항하는 변형 불포화 폴리에스터 폼 콤파운드는 전기 활과 추적에 대한 높은 저항, 우수한 기계적 강도를 가지고 있습니다.높은 온도에서도 우수한 장기적인 차원 안정성 및 UL94 V-0에 대한 좋은 방화 저항성. 방온에서 12 개월 이상의 저장 시간이 있습니다. PT-310 폼링 화합물은 UL 인증 번호 E208587을 획득했습니다.
장점:높은 증거 추적 지수, 전기 활에 대한 높은 저항, 우수한 다이 일렉트릭 강도, 높은 charpy 충격 강도 (notched), 높은 열 저항과 불 저항, 낮은 물 흡수,그리고 뛰어난 장기적인 차원 안정성.

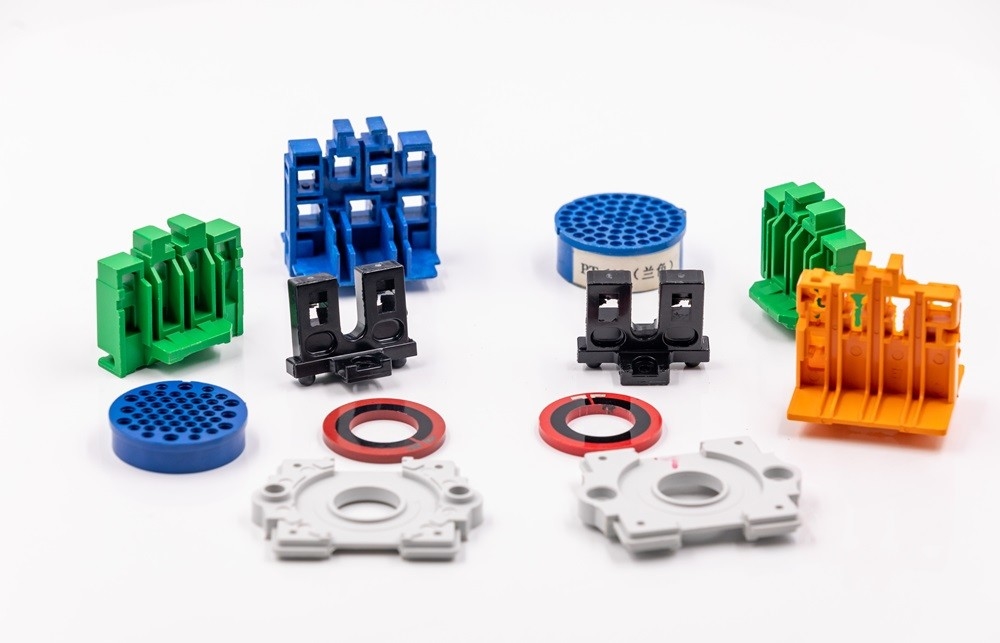

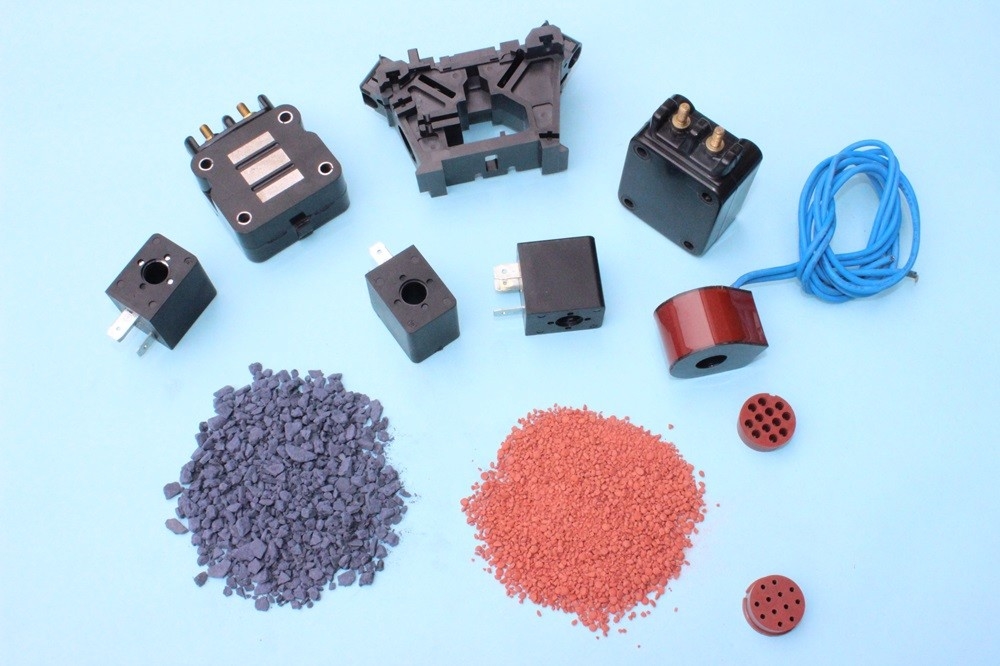

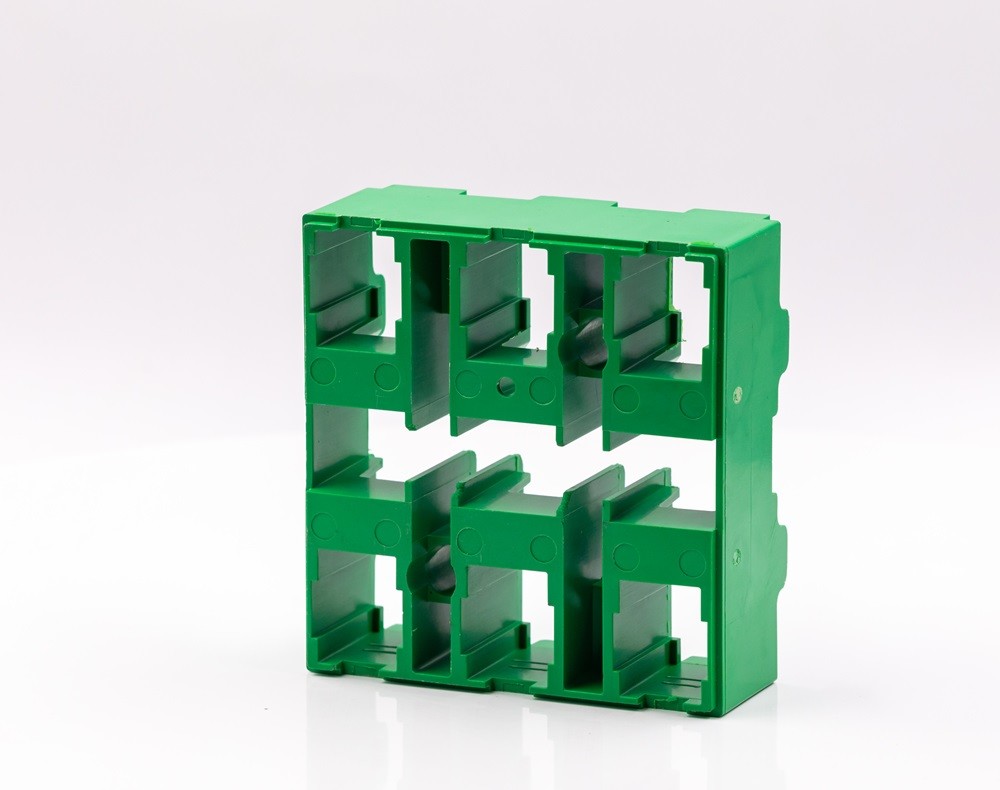

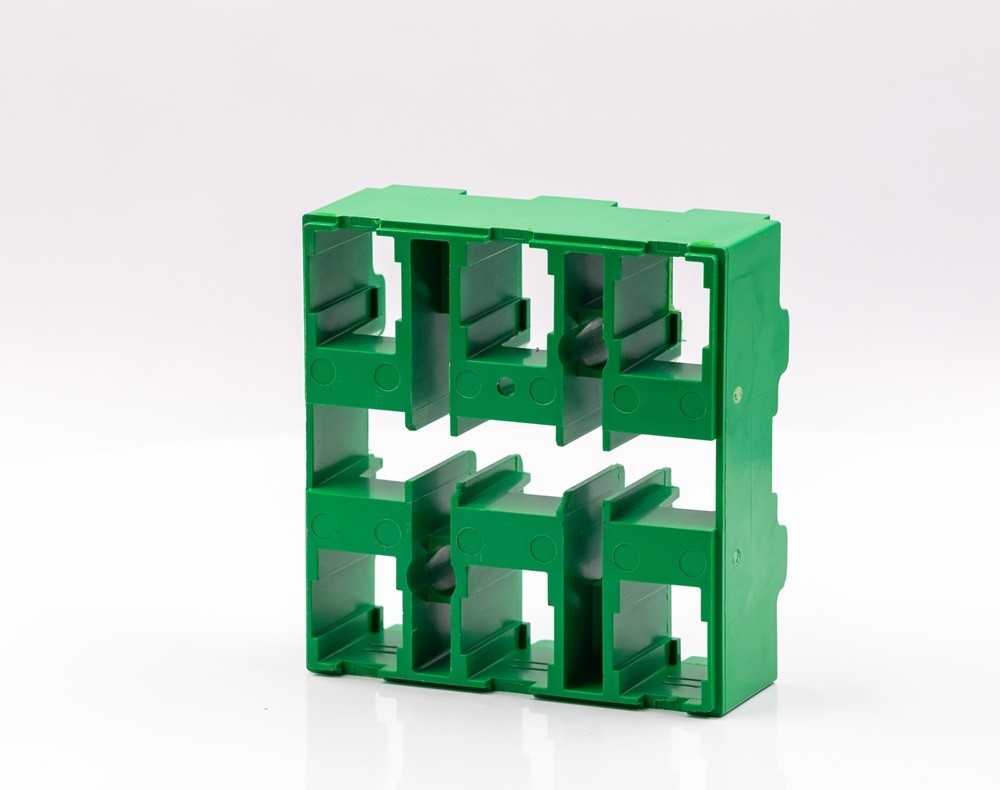

응용 프로그램:주로 가정용 기기, 주 스위치, 자석 스필 프레임, 연결 단말기, 저전압 장치 및 방화 방지 장치 등에 대한 온도 조절 장치의 단열 부품에 사용됩니다.
기술 데이터:
| 재산 | 단위 | 시험 표준 | PT-310 |
|
밀도 |
g/cm3 | GB/T1033 | 1.9-21 |
|
물 흡수 |
% | GB/T1034 | ≤0.3 |
|
발형 수축 |
% | JB/T39582 | 00.4-0.8 |
|
차피 충격 강도 |
kJ/m2 | GB/T1043 | ≥ 65 |
|
톱니 톱니 충돌 강도 |
kJ/m2 | GB/T1043 | ≥ 25 |
|
굽기 강도 |
MPa | GB/T9341 | ≥ 80 |
|
표면 저항성 |
오 | GB/T1410 | ≥1013 |
|
부피 저항성 |
Ω.m | GB/T1410 | ≥1011 |
|
비교 추적 지수 (CTI) |
V | GB/T4207 | ≥600 |
|
활 저항 |
s | GB/T1411 | ≥ 180 |
|
기울기 온도 |
°C | GB/T1634 | ≥210 |
|
발화성UL94 (0.8mm) |
레벨 | GB/T11020 | V-0 |
|
다이렉트릭 강도 |
MV/m | GB/T1408 | ≥ 180 |
PT-310 발형주입을 위한 조건참조)
|
주사형 변수 |
단위 |
범위 |
|
|
발형 온도 |
°C | 165~175 | |
|
배럴 온도 |
먹이 구역 |
°C | 50~70 |
|
노즐 구역 |
°C | 80~90 | |
|
주입 압력 |
MPa | 60~100 | |
|
고화 시간 |
s/mm | 25~40 | |
|
폼프 매개 변수 |
단위 |
범위 |
|
발형 온도 |
°C | 165~175 |
|
압력 |
MPa | 15~20 |
|
고화 시간 |
s/mm | 40~60 |
