드라이 블랜드 폴리에스테르 에폭시 수지, 좋은 기계적인 특성과 폴리에스테르 수지 25 킬로그램

최고 오래가는 매트 분말 코팅을 위한 마른 혼합된 폴리에스테르 수지

◇ 애플리케이션 :

NH9001/NH9508은 마른 혼합 절차의 저광 폴리에스테르 / TGIC 분말 코팅을 위한 포화된 카르복실 폴리에스테르 수지입니다.

코팅은 수지, 안료와 충전기, 가공제와 다른 첨가제를 어떤 비율에 혼합함으로써, 그리고 나서 열간 압출법, 분쇄와 선별에 의해 준비됩니다. 그들은 실온에 안정하게 저장됩니다. 정전 용사 또는 유동층 딥 코팅 뒤에, 그들은 가열되고, 구워지고, 녹고 장식과 부식 방지의 목적을 달성하기 위해, 평평하고 밝은 영구 막을 형성하기 위해 굳습니다.

◇ 기본 특성 :

우수한 레벨링

우수한 기후 견딜성

우수한 기계적인 특성

좋은 내약품성

좋은 저장 안정성

◇ 상술 :

NH9001                          NH9508

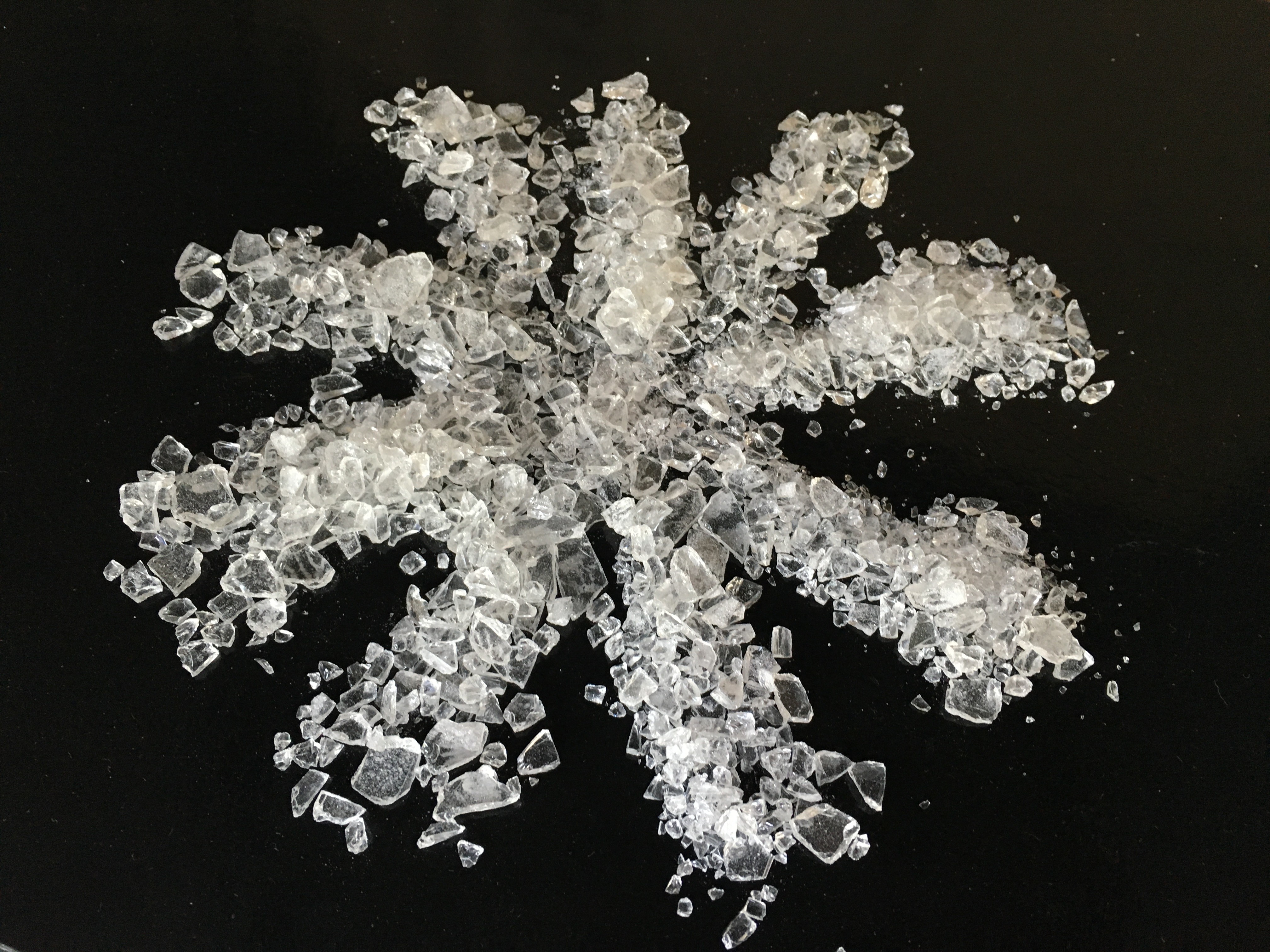

출현 :                            연노란색 조각             연노란색 조각

색(50%DMF) :                                ≤3                                     ≤2

산 number(mgKOH/g) :                46~54                             19~25

둔화된 핵심(C) :                       103~113                         103~113

유리전이 임시.( C) :                  ~65                                  ~63

융해 점도 :                            5100±800                          5000±500

(200C, 콘 / 플레이트, mPa·s)

180C (Ｓ, TGIC)에 있는 반응 :             50±25                              330±60

◇는 체계화를 권고합니다 :

◇ 압출 조건 :

2개 나사 압출기

구역 I : 90~110C 제2핵지대 : 110~120C

혁명의 속도 : 500~1200rpm

파우더의 훌륭함 : <100μm

혼합 갈리는 것 전에 1시 1분의 중량비에서의 나와 II.

◇ 응용프로그램 조건 :

다음과 정전 용사 : 40~70KV

도막 두께 : 50~70μm

기름을 뺀 냉간 압연 강철 0.5 밀리미터

◇ 경화 요구조건 : 200C×10min

◇ 박막 특성 :

해설 (60') : ≤40%

굽힘(φ1mm) : 통과

Adhesive(1mm,grade) : 0

펜슬 경도 : ≥2H

직접적인 충격 (50cm) : 통과

◇ 패키징 :

PE 가방, 북서 25KG±0.1KG / 가방

발언 :모든 폴리에스테르 수지는 있을 수 있었고 비주석 (A), 반대 가스 버너(G), 마찰 총(T)와 (F)를 안티-블루밍에 특화합니다
