| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | NH8003과 NH8606 |
| 최소 주문 수량: | 1000KG |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 근무일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 상품 종류: | 건식 혼합됩니다 | 경화형: | TGIC 경화 |
|---|---|---|---|
| 비율: | 90/10 & 96/4 | 경화 시간: | 200C×10min |
| 특성: | 좋은 레벨링과 좋은 야외 내구성 | 애플리케이션: | 열전달 전사 프린트 분말 코팅을 위해 |
| 산가 (mgKOH/g): | 48~54 & 19~24 | 유리전이 임시.( C): | ~68 & ~60 |
| 강조하다: | 저광은 폴리에스테르 수지를 혼합했습니다,TGIC은 폴리에스테르 수지를 혼합했습니다 |
||
혼합된 폴리에스테르 수지, 열전달 전사 프린트 분말 코팅을 위한 저광 폴리에스테르 / TGIC
◎Introduction
NH8003/NH8606은 좋은 야외 내구성과 우수한 기계적인 특성과 열전달 전사 프린트 분말 코팅에 적합한 드라이 블랜드 절차의 저광 폴리에스테르 / TGIC 분말 코팅을 위한 포화된 카르복실 폴리에스테르 수지입니다.
열 전도 기술은 로고 또는 장식의 영향을 달성하기 위해 명백하고 아름다운 패턴을 획득하기 위해 가열됨으로써 기판의 표면에 원래 종이 또는 영화에 인쇄된 그래픽스와 텍스트를 이동시키는 것입니다. 그것은 처음으로 주로 생산에서 구성 트랜스퍼 프린팅에서 사용되었습니다. 재료 과학의 급격한 발달과 함께, 열 이동 기술의 응용 범위는 점진적으로 확대되었습니다. 열 이동 기술의 조합과 건축 장식과 인테리어 장식과 다른 분야에서 코팅은 사람들의 필요와 환경적 보호 요구를 충족시키는 새로운 트렌드입니다. 분말 코팅은 100% 영화를 형성할 수 있는 환경적으로 우호적 코팅이고, 어떤 지불 능력이 있는 오염도 가지고 있지 않습니다. 그것은 낮은 에너지 소모량과 레사이클아빌리티의 특성을 가집니다. 그렇게 기판이 특정패턴 또는 기본 구조 효과를 가지고 있다고 분말 코팅 열 이동 기술은 일정한 온도에서 고정밀 종이 위의 전송 잉크가 가공 코팅 안으로 승화되는 특수공정입니다. 열 이동 기술은 분말 코팅의 출현을 바꾸고 인조 목재 곡물 또는 대리석 재질 곡물 또는 다른 패턴의 장식 효과를 달성할 수 있습니다. 그것은 야외 건축, 인테리어 장식, 운송과 가전 제품류의 분야에서 사용되고 장려되었습니다.
◎Basic 특징
좋은 레벨링
우수한 기계적인 특성
좋은 기후 견딜성
◎Recommend 체계화 :
| 체계화 | NH8003 | NH8606 | TGIC | 충전기 & 안료 | 레벨링제 | 벤즈이온 |
| 나 | 270 | ― | 30 | 200 | 3 | 1.5 |
| II | ― | 288 | 12 | 200 | 3 | 1.5 |
◎Specifications I
| 항목 | NH8003 | NH8606 |
| 출현 | 연노란색 조각 | 연노란색 조각 |
| 색 (50% DMF) | ≤3 | ≤3 |
| 산가 (mgKOH/g) | 48~54 | 19~24 |
| 연화점 (C) | 108~118 | 103~113 |
| 유리전이 임시. (C) | ~68 | ~60 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) | 5000±1000 | 9000±1000 |
| 180C (Ｓ, 10, 4% TGIC)에 있는 반응 | 80±30 | 340±60 |
| 큐어링 요구조건 | 200C×10min | |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 | |
◎Specifications II
| 압출 조건 | 2개 나사 압출기 | |
| 구역 I : 90~110C | 제2핵지대 : 110~120C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 혼합은 밀어냅니다 갈리는 것 전에 나와 중량비 1시 1분과 II. | ||
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~80μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 해설 (60') | ≤35% |
| 굽힘 (φ1mm) | 통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥1H | |
| 영향 (50cm) | 통과 | |
◎More는 코드화됩니다
| 코드 | 비율 | 경화 주기 | 산가 (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| NH8081 | 90/10 | 200C*10min | 49~55 | 7000~9500 | ~67 | 50-100 | 좋은 야외 내구성과 저장 안정성과 25-35% 광택 분말 코팅물을 위해 건식 혼합됩니다. |
| NH8588 | 95/5 | 200C*10min | 19~24 | 6000~9000 | ~64 | 430-580 | |
| NH-8506 | 95/5 | 200C*10min | 22~25 | 7600~8600 | ~58 | 150-270 | NH8081으로 건식 혼합됩니다. 역학적 성질과 우수한 펜 내수성을 저항하는 좋은 야외 내구성과 흐름. |
| NH8586 | 95/5 | 200C*10min | 21~25 |
6500~7300 (220C) |
~69 | 120-220 |
NH8081, 좋은 내후성으로 건식 혼합되고 우수한 내비등수성. |
| NH8001 | 90/10 | 200C*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
25-40% 광택 분말 코팅물을 위해 건식 혼합됩니다 ; 우수한 안티-옐로윙, 좋은 흐름. |
| NH-8505 | 95/5 | 200C*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200C*10min | 48~54 | 4000~6000 | ~68 | 60-120 | 저광 분말 코팅을 위해 건식 혼합되고 좋은 야외 내구성과 우수한 기계적인 특성과 열전달 전사 프린트 분말 코팅에 적합합니다. |
| NH8606 | 96/4 | 200C*10min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200C*10min | 49~55 | 3500~6500 | ~61 | 50-150 | 좋은 유연성과 내충격 저항과 낮은 광택 분말 코팅물을 위해 건식 혼합됩니다. |
| NH8507 | 95/5 | 200C*10min | 21~25 | 7500~10500 | ~62 | 200-400 |
◎Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.

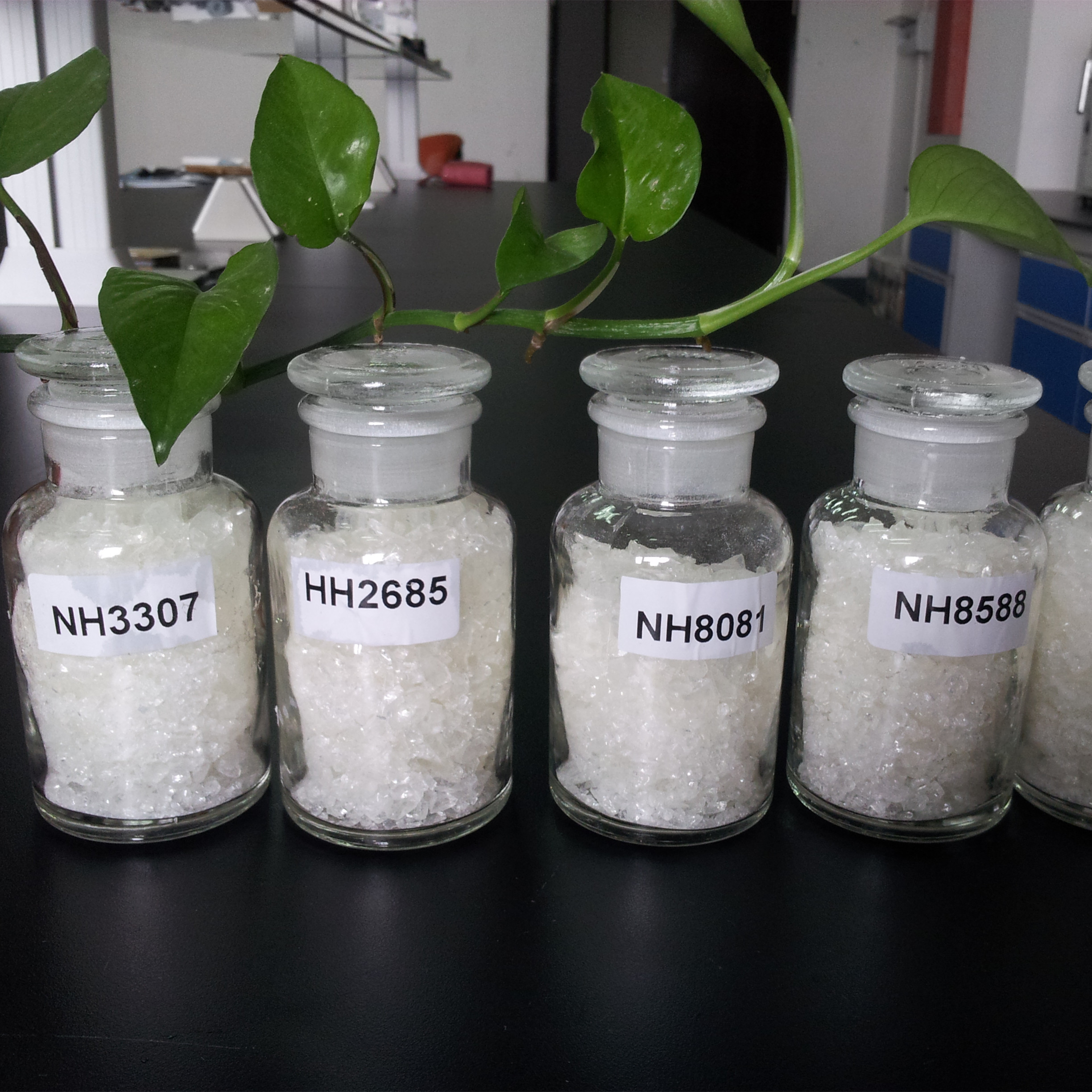

◎Product 전시회
