| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| 모델 번호: | NH8002&NH8507 |
| 최소 주문 수량: | 1000KG |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 근무일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 상품 종류: | 건식 혼합 TGIC 폴리에스테르 수지 | 경화 시스템: | TGIC 경화 시스템 |
|---|---|---|---|
| 큐어드 타임즈 지: | 200C×10min | 비율: | 90/10 & 95/5 |
| 산가 (mgKOH/g): | 49~55 & 20~25 | 유리전이 임시.( C): | ~61 & ~62 |
| 특성: | 연기를 뿌옇게 하는 우수한 드라이 블랜드 | 애플리케이션: | 야외 반광택 분말 코팅을 위해 |
| 강조하다: | 내후성 믹서 폴리에스테르 수지,TGIC 큐어링 믹서 폴리에스테르 수지 |
||
좋은 내후성 TGIC 경화성 수지, 분말 코팅을 뿌옇게 하기 위한 믹서 폴리에스테르 수지
◎Introduction
NH8002와 NH8507은 각각 높고 낮산가로 폴리에스테르 수지이며, 그것이 폴리에스테르 / TGIC 분말 코팅 시스템에서 사용됩니다. NH8002와 NH8507이 각각 파우더로 만들어진 후, 그들은 야외 반광택 분말 코팅을 제조하도록 마르는 혼합될 수 있습니다.
넓게 코팅이 익숙한 노우다이스, 열경화성 분말은 많은 다른 기사를 코팅합니다. 대부분의 이러한 분말 코팅은 용융되고 큐어드되거나 일반적으로 충분한 90% 해설보다 더 큰 것 뒤에 도포막에고 광을 제공할 수 있습니다.
최근 몇 년 동안, 사용자들의 필름 광택에 대한 인식이 바뀐 것처럼, 좋은 품질 코팅을 제공하고 저광을 가지고 있을 수 있는 분말 코팅에 대한 수요는 바퀴, 범퍼, 기타 등등과 같은 자동차 산업에서 어떤 부속물을 코팅해서 또는 건설에서 사용된 금속 판과 보를 코팅하기 위해 예를 들어 성장하고 있습니다.
◎Basic 특징
우수한 기계적인 특성
우수한 드라이 블랜드 돗자리 특성
좋은 내후성
좋은 레벨링
◎Specifications I
| 항목 | NH8002 | NH8507 | 검사 방법 |
| 출현 | 연한 색 조각 | 연한 색 조각 | T/GDTL 004-2019 |
| 산가 (mgKOH/g) | 49~55 | 20~25 | GB/T 6743-2008 |
| 연화점 (C) | 103~113 | 103~113 | GB/T 12007.6 |
| 유리전이 임시. (C) | ~61 | ~62 | GB/T 19466.2 |
| 융해 점도 (ICI, mPa·s/200C) | 3500-6500 | 6500-9500 | GB/T 9751.1-2008 |
| 180C (Ｓ, 10, 5% TGIC)에 있는 반응 | 50-150 | 150-350 | T/GDTL 004-2019 |
| 큐어링 요구조건 | 200C×10min | ||
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 | ||
◎Specifications II
| 압출 조건 | 2개 나사 압출기 | |
| 자켓 온도 | 110~120C | |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 응용프로그램 조건 | NH8002와 NH8507은 방식에 따라 개별적으로 밀려났고 2 조각이 1시 1분의 비율에서 섞이고 분쇄되었습니다. | |
| 정전 용사와 함께 | 40~70KV | |
| 도막 두께 | 50~70μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 해설 (60') | 25-50 |
| 굽힘 (φ2mm) | 통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥H | |
| 영향 (50cm) | 통과 | |
◎More는 코드화됩니다
| 코드 | 비율 | 경화 주기 | 산가 (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| NH8001 | 90/10 | 200C*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
25-40% 광택 분말 코팅물을 위해 건식 혼합됩니다 ; 우수한 안티-옐로윙, 좋은 흐름. |
| NH-8505 | 95/5 | 200C*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200C*10min | 48~54 | 4000~6000 | ~68 | 60-120 | 저광 분말 코팅을 위해 건식 혼합되고 좋은 야외 내구성과 우수한 기계적인 특성과 열전달 전사 프린트 분말 코팅에 적합합니다. |
| NH8606 | 96/4 | 200C*10min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200C*10min | 49~55 | 3500~6500 | ~61 | 50-150 | 좋은 유연성과 내충격 저항과 낮은 광택 분말 코팅물을 위해 건식 혼합됩니다. |
| NH8507 | 95/5 | 200C*10min | 21~25 | 7500~10500 | ~62 | 200-400 |
◎Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.

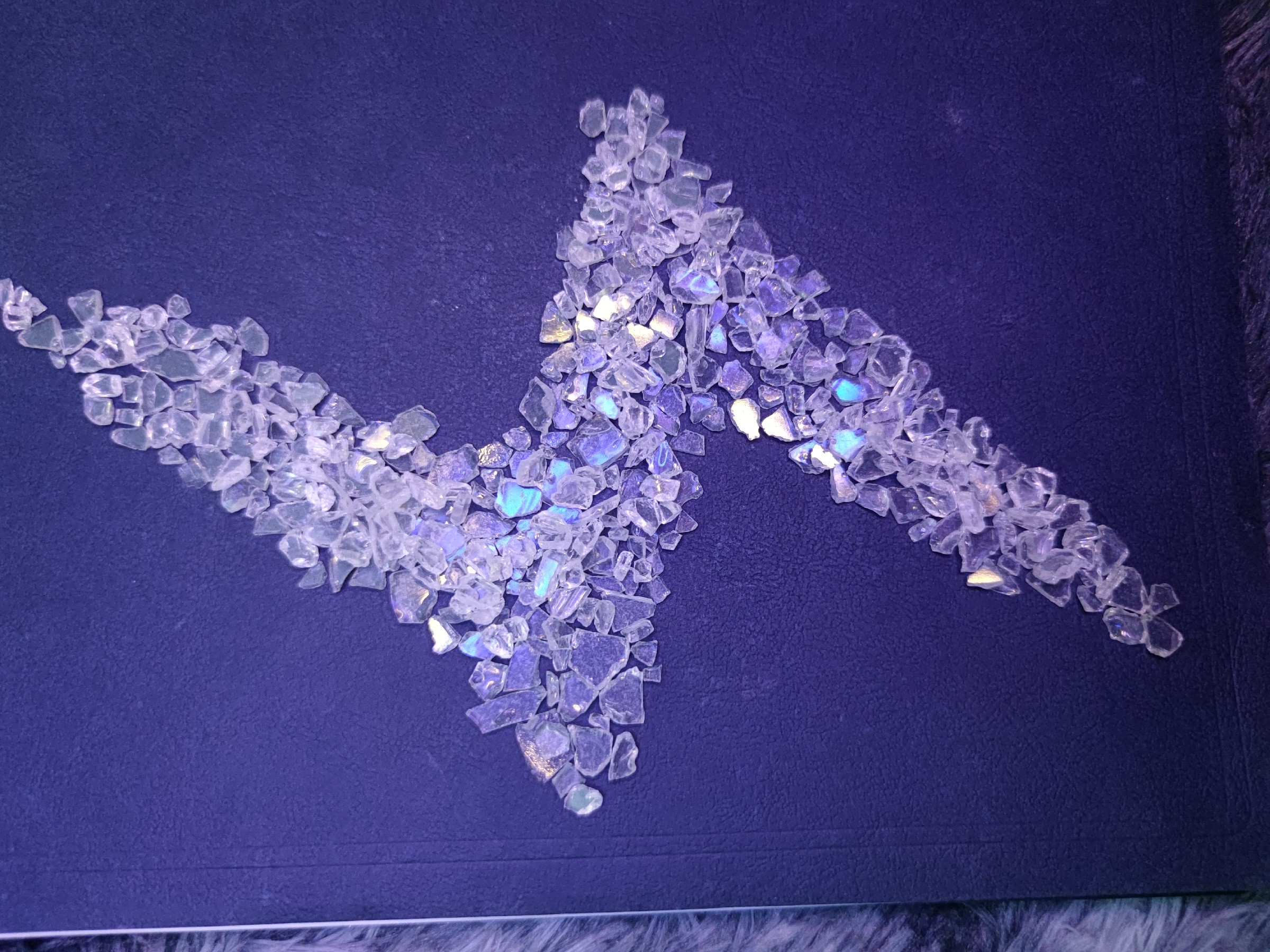

◎Product 전시회
