상품 종류: | 마른 혼합 폴리에스테르 수지 | 경화형: | TGIC 경화 시스템 |
---|---|---|---|
비율: | 90/10 & 95/5 | 경화 시간: | 200C×15min |
산가 (mgKOH/g): | 48~54 & 19~24 | 유리전이 임시.( C): | ~68 & ~62 |
특성: | 최고 오래가는, 우수한 끓인 저항 | 애플리케이션: | 야외 반광택 분말 코팅을 위해 |
강조하다: | 저광은 폴리에스테르 수지를 혼합했습니다,폴리에스테르 TGIC은 폴리에스테르 수지를 혼합했습니다 |
야외 저광 폴리에스테르 / TGIC 수지, 최고 오래가는 혼합된 폴리에스테르 수지
◎Introduction
NH8003과 NH8505는 각각 높고 낮산가로 폴리에스테르 수지이며, 그것이 폴리에스테르 / TGIC 분말 코팅 시스템에서 사용됩니다. NH-8003과 NH-8505는 각각 야외 반광택 분말 코팅을 생산하기 위해 섞인 파우더와 건식으로 만들어집니다.
경제, 환경 보호, 고효율과 우수한 성능의 그것의 이점과 함께, 분말 코팅은 점진적으로 유기적 용제계 도료를 대체하고 있고, 코팅 업계에서 중요한 발전 방향이 되며, 그것이 급속 성장 비율을 유지했습니다. 폴리에스테르 파우더 도료는 그들의 우수한 내구성과 장식과 가공성으로 인해 페인트를 칠하는 것의 분야에서 넓게 사용됩니다.
폴리에스테르 파우더 코팅은 폴리에스테르 수지를 주요 막 형성 소재로 이용하고 대리인들, 첨가제, 안료 충전기와 혼합되는 것 뒤에 녹는 다른 성분과 분말 코팅으로 처리된 다른 과정을 평평하게 함으로써 보충되는 가공제들로서 TGIC, HAA, 에폭시 수지, 기타 등등을 추가됩니다. 분말 코팅은 일렉트로스타티카리 제조 공정에 있는 제품에 스프레이 됩니다. 특정 온도와 시간에, 수지는 용융되고 교차 결합되고 그리고 나서 매끄럽고 단단하고 탄력적 코팅 안으로 굳힙니다. 경화 피막은 온도의 증가로 인해 다시 부드러워지지 않을 것이고 코팅이 용매가 없고 오염 없고 100% 막 형성, 그것이 자원을 구할 뿐만 아니라 에너지를 절약합니다.
◎Basic 특징
좋은 역학적 성질
우수한 내후성
우수한 끓인 저항
◎Recommend 체계화 :
체계화 | NH8003 | NH8505 | TGIC | TiO2 R930 | BaSO4 (44HB) | PV-88 | 벤즈이온 |
나 | 270 | ― | 30 | 75 | 125 | 3 | 1.5 |
II | ― | 285 | 15 | 75 | 125 | 3 | 1.5 |
◎Specifications I
항목 | NH8003 | NH8606 |
출현 | 연한 색 조각 | 연한 색 조각 |
산가 (mgKOH/g) | 48~54 | 19~24 |
연화점 (C) | 105~115 | 103~113 |
유리전이 임시. (C) | ~68 | ~62 |
융해 점도 (200C, 콘 / 플레이트, mPa·s) | 4000~6000 | 530~6300 |
180C (S, 10, 4% TGIC)에 있는 반응 | 60-120 | 250-360 |
큐어링 요구조건 | 200C×15min | |
패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II
압출 조건 | 2개 나사 압출기 | |
구역 I : 90~110C | 제2핵지대 : 110~120C | |
혁명의 속도 | 500~1200rpm | |
파우더의 훌륭함 | <100μm | |
혼합은 밀어냅니다 갈리는 것 전에 나와 중량비 1시 1분과 II. | ||
응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
도막 두께 | 50~70μm | |
기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
박막 특성 | 해설 (60') | ≤35% |
굽힘 (φ2mm) | 통과 | |
접착제 (1mm, 등급) | 0 | |
펜슬 경도 | ≥H | |
영향 (50cm) | 통과 |
◎More는 코드화됩니다
코드 | 비율 | 경화 주기 | 산가 (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
NH8001 | 90/10 | 200C*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
25-40% 광택 분말 코팅물을 위해 건식 혼합됩니다 ; 우수한 안티-옐로윙, 좋은 흐름. |
NH-8505 | 95/5 | 200C*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
NH8002 | 90/10 | 200C*10min | 49~55 | 3500~6500 | ~61 | 50-150 | 좋은 유연성과 내충격 저항과 낮은 광택 분말 코팅물을 위해 건식 혼합됩니다. |
NH8507 | 95/5 | 200C*10min | 21~25 | 7500~10500 | ~62 | 200-400 | |
NH8003 | 90/10 | 200C*15min | 48~54 | 4000~6000 | ~68 | 60-120 | 야외 반광택 분말 코팅, 좋은 역학적 성질을 위한 건식 블렌더, 우수한 내후성과 끓인 저항. |
NH8505 | 95/5 | 200C*15min | 19~24 | 5300~6300 | ~62 | 250-360 | |
NH8003 | 90/10 | 200C*10min | 48~54 | 4000~6000 | ~68 | 60-120 | 저광 분말 코팅을 위해 건식 혼합되고 좋은 야외 내구성과 우수한 기계적인 특성과 열전달 전사 프린트 분말 코팅에 적합합니다. |
NH8606 | 96/4 | 200C*10min | 20~25 | 8000~10000 | ~60 | 280-400 |
◎Remarks : 모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.

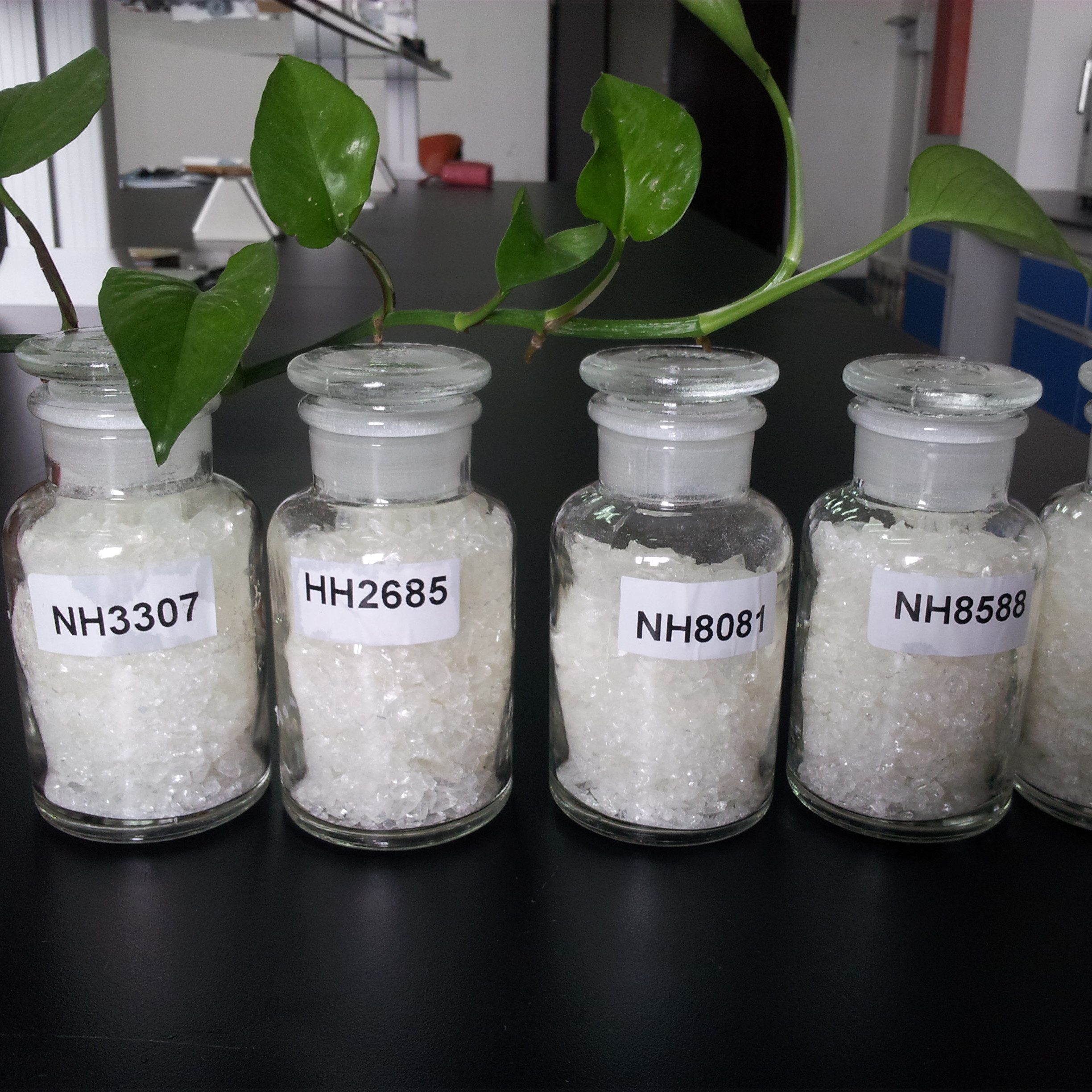

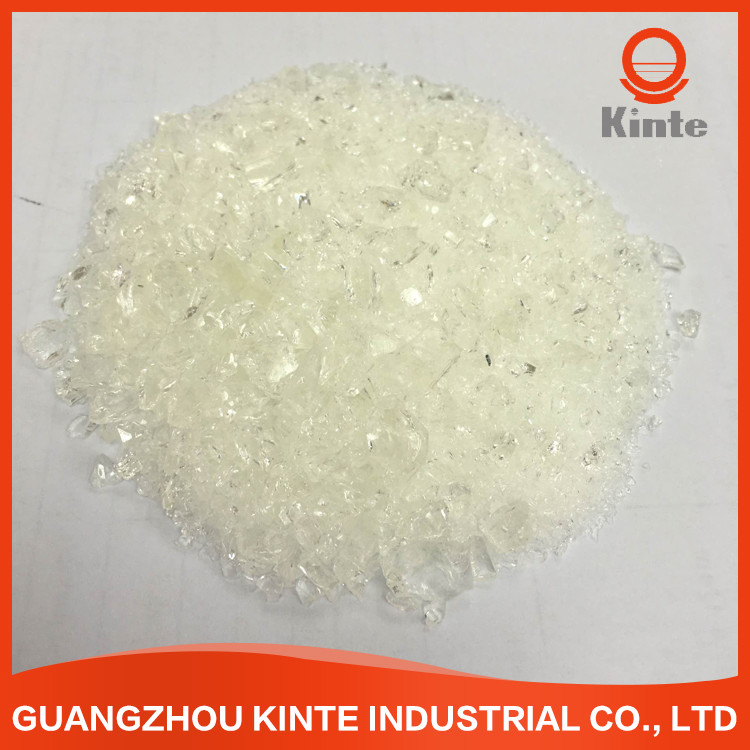

◎Product 전시회
