| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| 모델 번호: | NH8901과 NH8605 |
| 최소 주문 수량: | 1000Kg |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 근무일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 상품 종류: | 건식 혼합 폴리에스테르 수지 | 비율: | 90/10 & 96/4 |
|---|---|---|---|
| 양생 유형: | TGIC 양생 유형 | 경화 시간: | 200C×10min |
| 산가 (mgKOH/g): | 54~64 & 17~23 | 유리전이 임시.( C): | ~67 & ~60 |
| 특성: | 우수한 레벨링과 기후 견딜성 | 애플리케이션: | 야외 반광택 분말 코팅을 위해 |
| 강조하다: | 저광은 폴리에스테르 수지를 혼합했습니다,세미 해설은 폴리에스테르 수지를 혼합했습니다 |
||
야외 반광택 분말 코팅을 위한 혼합된 폴리에스테르 수지 저광
◎Introduction
NH8901과 NH8605는 각각 높고 낮산가 폴리에스테르 수지이며, 그것이 폴리에스테르 / TGIC 분말 코팅 시스템에서 사용됩니다. 각각 파우더와 그리고 나서 건조 혼합을 만들기 위해 NH8901과 NH8605를 사용하는 것 야외 반광택 분말 코팅을 만들 수 있습니다.
다른 유형의 분말 코팅과 비교해서, 폴리에스테르 수지 분말 코팅은 고유의 특성을 가지며, 그것이 에폭시수지류 보다 더 좋은 내후성과 UV 저항으로 구체화됩니다. 게다가 폴리에스테르 수지가 극성기를 가지고 있기 때문에, 분말비는 에폭시 수지의 그것보다 높습니다, 베이킹 공정 동안 노랗게 되고고 광, 좋은 레벨링, 가득 찬 도료 막, 광색채와 다른 특성을 가지고 있는 것은 쉬운게 아닙니다. 매우 장식적입니다. 일반적으로 냉장고, 세탁기, 진공 청소기류, 기구 하우징, 자전거, 가구와 다른 분야에 사용했습니다. 분말 코팅의 코팅은고 광, 반광택, 저광과 해설에 따른 매트로 분할될 수 있으며,고 광 제품이 더 큰 비율을 차지합니다. 그러나, 하이-글로스 물건의 지원 증가와 대중화와 함께, 불빛 공해는 야기됩니다. 결과적으로 저광 코팅에 대한 수요는 점진적으로 증가했습니다.
수지는 코팅에서 없어서는 안 되는 재료이고 따라서 우리가 평탄하지 않게 도포막이 수축하게 하기 위해 다른 반응과 수지를 혼합됨으로써 저광을 얻고 미세 조도를 생산할 수 있습니다. 이 방법은 무광택 처리제들의 사용을 회피하고 코팅의 원가를 줄일 수 있습니다.
◎Basic 특징
우수한 레벨링과 기후 견딜성
우수한 기계적인 특성
저광
◎Specifications :
| 항목 | NH8901 | NH8605 |

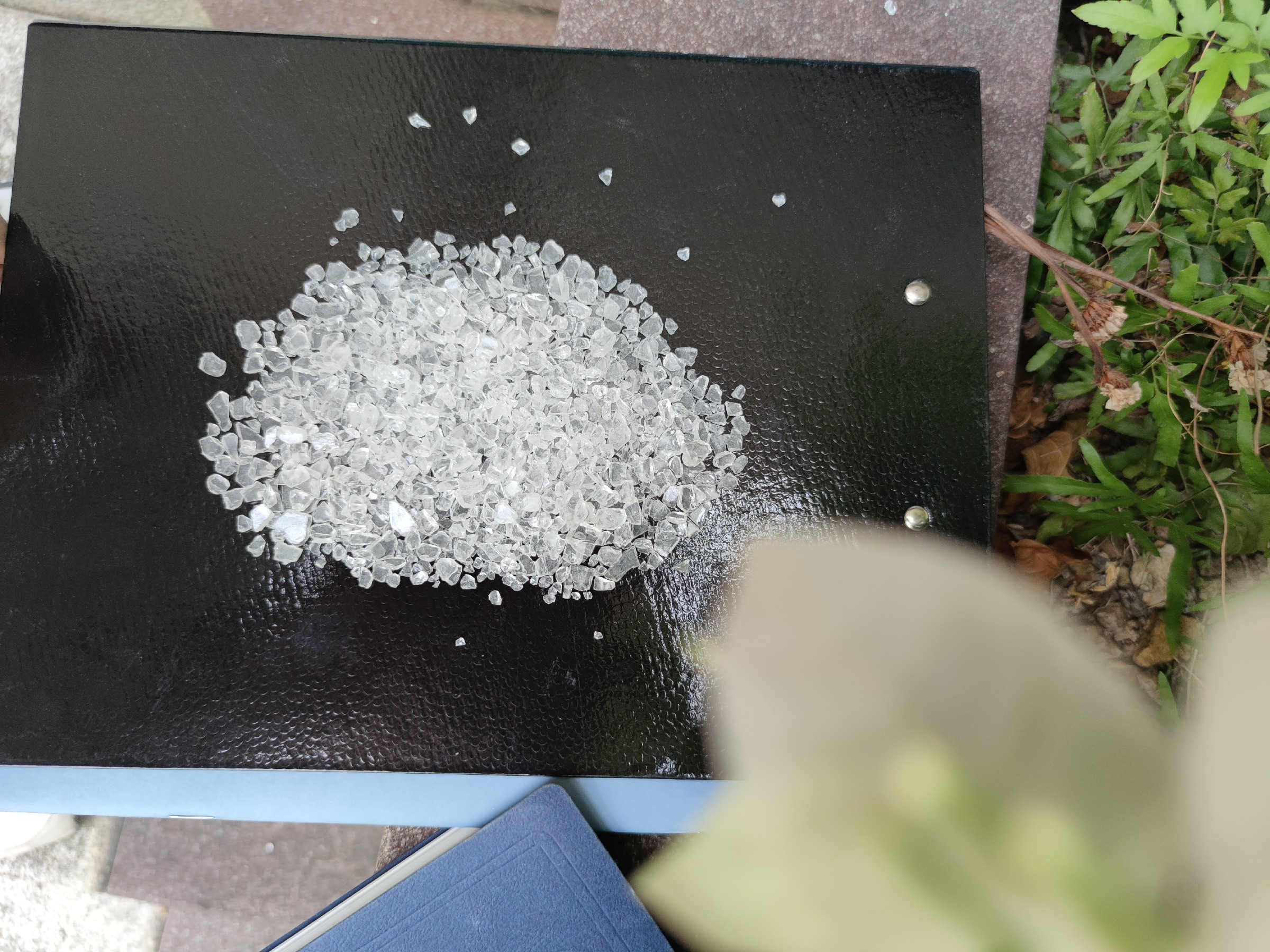

| 출현 | 연노란색 조각 | 연노란색 조각 |
| 산가 (mgKOH/g) | 54~64 | 17~23 |
| 연화점 (C) | 105~115 | 103~113 |
| 유리전이 임시. (C) | ~67 | ~60 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) | 3800-5500 | 4500-6500 |
| 반응 Ｓ (180C, TGIC) | 30-130 | 500-900 |
| 큐어링 요구조건 | 200C×10min | |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 | |
◎Recommend 체계화 :
| 체계화 | NH8901 | NH8605 | TGIC | TiO2 | BaSO4 |
PV-88 |
벤조인 수지 |
| 나 | 270 | ― | 30 | 75 | 125 | 3 | 1.5 |
| II | ― | 288 | 12 | 75 | 125 | 3 | 1.5 |
◎Specifications II
| 압출 조건 | 2개 나사 압출기 | 110~120C |
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
| 방식에 따라 각각 NH8901과 NH8605를 밀어내고, 파우더를 만들기 위한 1시 1분의 비율에서 혼합되고 부서지세요. | ||
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~70μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 해설 (60') | ≤25% |
| 굽힘 (φ1mm) | 통과 | |
| 접착제 (1mm, 등급) | 0 | |
| 펜슬 경도 | ≥2H | |
| 직접적인 충격 (50cm) | 통과 | |
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎More는 코드화됩니다 :
| 코드 | 비율 | 경화 주기 | 산가 (mgKOH/g) | 점착성 (mPa.s/200C) | Tg (C) | 반응 (s/180C) | 특성 |
| NH8003 | 90/10 | 200C*10min | 48~54 | 4000~6000 | ~68 | 60-120 | 저광 분말 코팅을 위해 건식 혼합되고 좋은 야외 내구성과 우수한 기계적인 특성과 열전달 전사 프린트 분말 코팅에 적합합니다. |
| NH8606 | 96/4 | 200C*10min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8901 | 90/10 | 200C*10min | 54~64 | 3800~5500 | ~67 | 30-130 | 우수한 기계적인 특성, 우수한 레벨링과 기후 견딜성과 야외 반광택 분말 코팅을 위해 건식 혼합됩니다. |
| NH8507 | 96/4 | 200C*10min | 17~23 | 4500~6500 | ~60 | 500-900 |
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
우리는 ISO9001과 국제환경규격, ISO18001, 로에스, UL 인증과 QUALICOAT 인증서를 이끌었습니다. 우수하고 안정적 품질 때문에, 자사 제품은 항상 집에서 높은 명성과 해외를 즐기고, 30개국 이상까지 판매되었습니다.
폴리에스테르 수지 가지는 2000년에 설립되었고, 지금 80,000 톤 동안 연간 생산 능력과 2개 공장 (동완 공장과 다싱 공장)이 있고, 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다. 우리의 고객들은 아크조, PPG, 타이거, 프로텍, 일본, OXYPLAST, JOTUN, 셜윈, 발스퍼, SINTERPLAST, 등과 같은 많은 최고위층인 세계에서 파우더 제조들을 포함합니다.
우리는 끊임없이 "질이 삶이고 1등급 기술, 1등급 질, 1등급 비용과 1등급 브랜드를 고수하 "의 비즈니스 원리를 꾸준히 합니다. 우리는 함께 당신과의 빛나는 미래에 진척시키러 가기 위해 둘다 국내이을 위해 그리고 고객들 해외에서 서비스와 해결책의 전체 세트를 제공하고 좋아할 것이고 싶습니다.
