| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| 모델 번호: | NH6688A |
| 최소 주문 수량: | 1000Kg |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 근무일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 건조율: | 96/4 HAA 양생 유형 | 경화 조건: | 180C×15min |
|---|---|---|---|
| 산가 (mgKOH/g): | 19-24 | 점착성 (200C, mPa·s): | 4800~6400 |
| 연화점: | 100~110C | 유리전이 임시.( C): | ~58C |
| 특성: | 우수한 기계적인 특성 | 애플리케이션: | 낮은 광택 분말 코팅물이 HAA 시스템 건식을 위해 섞입니다 |
| 강조하다: | 96/4 프리미드는 폴리에스테르 수지를 혼합했습니다,저광은 폴리에스테르 수지를 혼합했습니다 |
||
96:4 프리미드는 저광 분말 코팅을 위해 폴리에스테르 수지를 혼합했습니다
◎Introduction
NH6688A는 틴 프리 체계화로 NH6688입니다, 그것이 건식 혼합 절차의 저광 폴리에스테르 / 프리미드 (96:4) 분말 코팅을 위한 포화된 카르복실 폴리에스테르 수지입니다.
요즈음, 실외 사용을 위한 분말 코팅은 보통 TGIC으로 치료됩니다. 그러나, TGIC의 생리학 독성 때문에, 그것은 유럽 연합과 다른 곳에 의해 금지되었습니다. 그러므로, TGIC을 대체하기 위한 환경적으로 우호적이고 논-톡식 HAA의 사용은 분말 코팅 업계에서 동향이 되었습니다.
사람들의 미적 개념의 변화와 불빛 공해의 문제가 고광택 코팅에 의해 초래된 채로, 부드러운 표면 효과를 생산할 수 있는 광택이 없는 분말 코팅은 점점 더 넓게 사용됩니다.
드라이-블엔딩 돗자리 방법은 광택이 없는 분말 코팅으로 준비하기 위한 일반적으로 사용되는 방법입니다. 이 방법은 경화 공정 동안 반응의 큰 차이와 다른 폴리에스테르를 사용합니다. 반응의 차이 때문에, 도포 면은 돗자리 효과를 달성하기 위해 극히 작게 굴곡 표면을 생산합니다. 이 방법을 이용하, 18-45의 해설은 마팅 보조자를 추가하지 않고 획득될 수 있고 포괄적 비용이 낮습니다.
◎Basic 특징
저광 영화
우수한 기계적인 특성
좋은 레벨링, 좋은 저장 안정성
좋은 내약품성, 좋은 안티-옐로윙
◎Recommend 체계화 :
| 체계화 | NH6381A | NH6688A | T-105 | 충전기 & 안료 | 레벨링제 | 벤즈이온 |
| 나 | 200 | ― | 15 | 150 | 2.4 | 1.2 |
| II | ― | 200 | 7.5 | 150 | 2.4 | 1.2 |
◎Specifications :

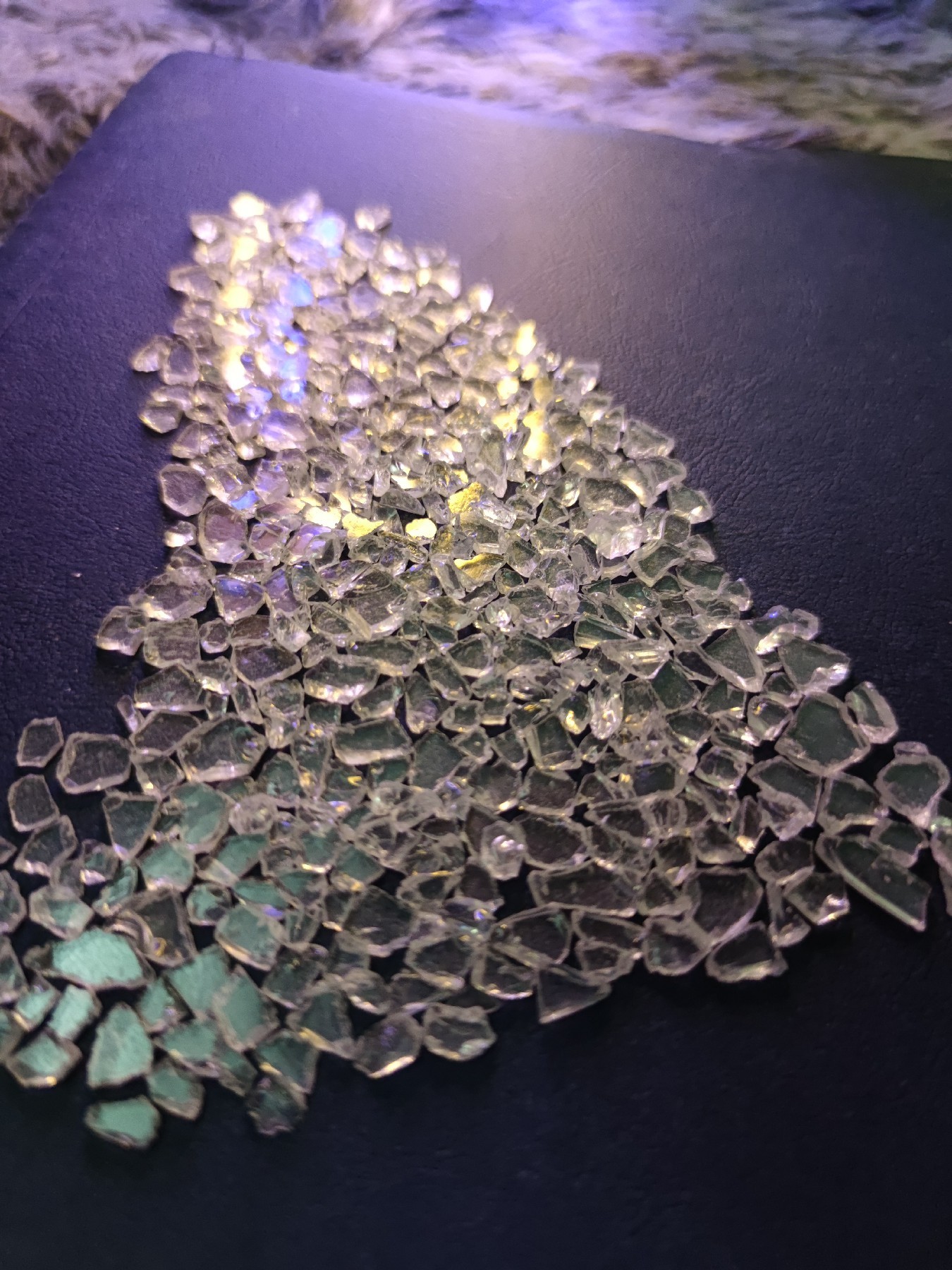

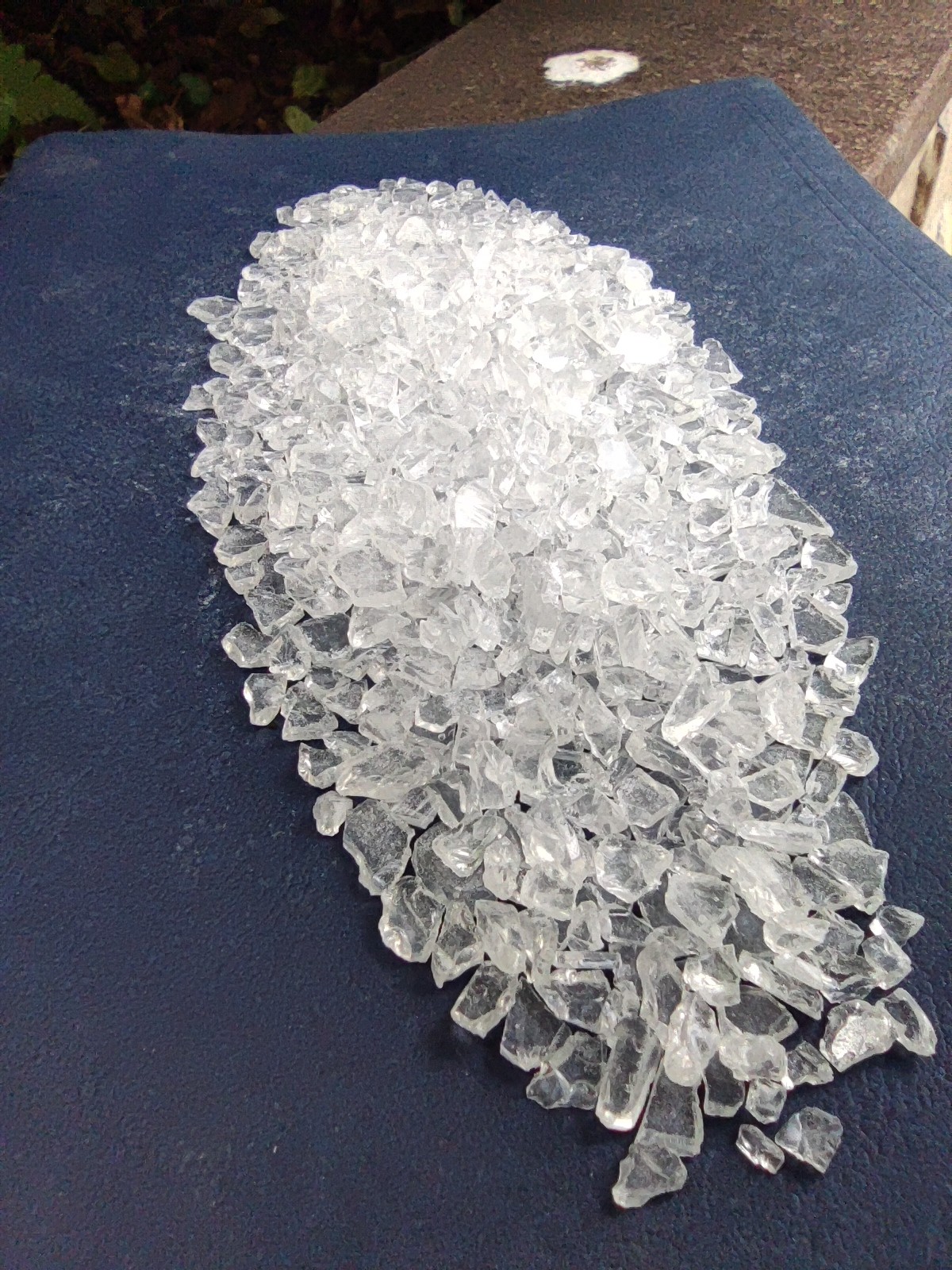

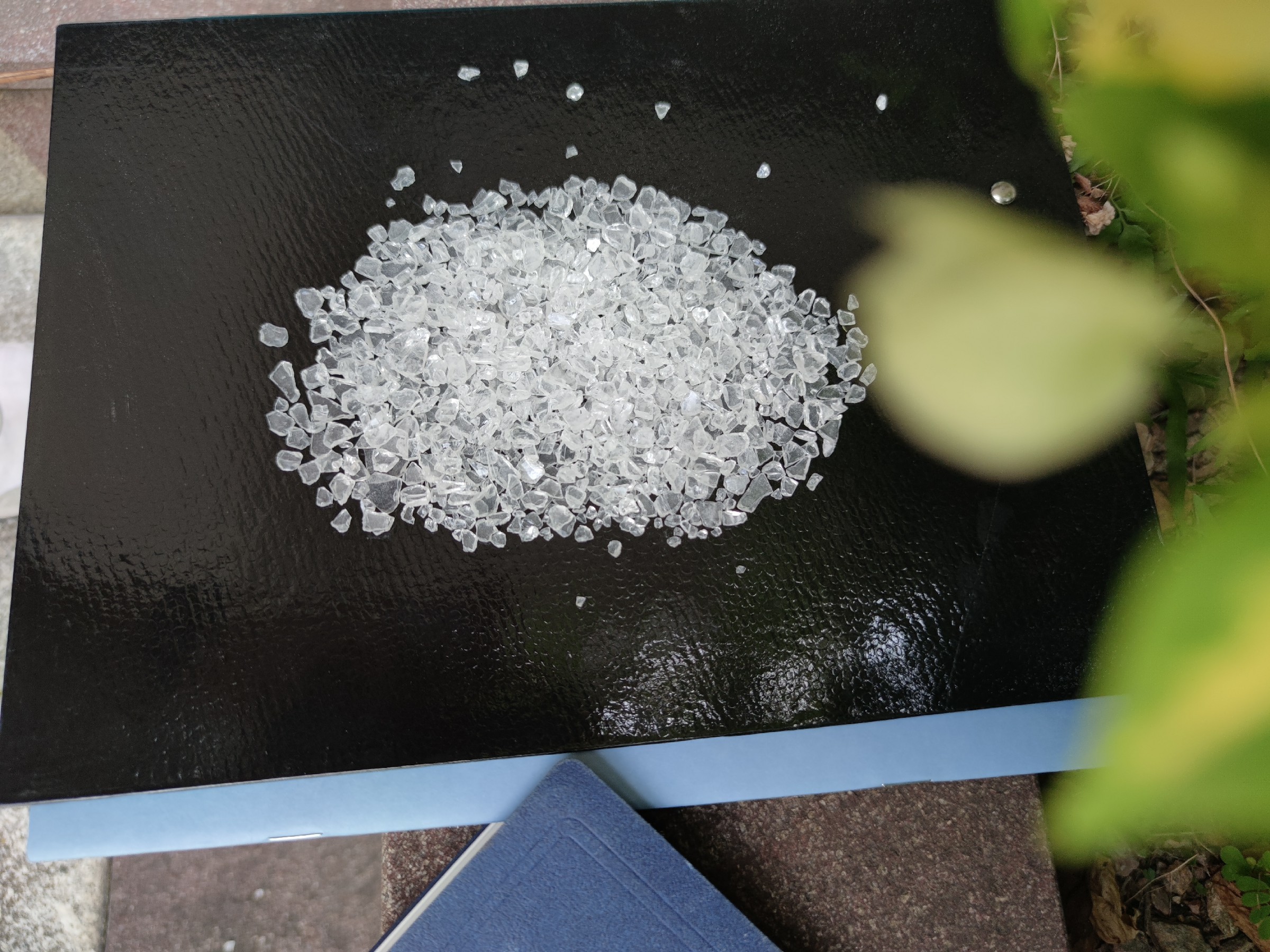

| 출현 | 연노란색 조각 |
| 색 (50% DMF) | ≤3 |
| 산가 (mgKOH/g) | 19~24 |
| 연화점 (C) | 100~110 |
| 유리전이 임시. (C) | ~58 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) | 4800~6400 |
| 180C (s, 4% XL552)에 있는 반응 | 220~280 |
| 큐어링 요구조건 | 180C×15min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II
| 압출 조건 | 2개 나사 압출기 | |
|
구역 I : 90~110C |
제2핵지대 : 110~120C |
|
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
|
갈리는 것 전에 중량비 1시 1분과 혼합 압출물 I와 II. |
||
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~80μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 해설 (60') |
≤40% |
|
굽힘 (φ2mm) |
통과 |
|
|
접착제 (1mm, 등급) |
0 | |
| 펜슬 경도 | ≥1H | |
|
직접적인 충격 저항 |
통과 50kg·cm |
|
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
우리는 ISO9001과 국제환경규격, ISO18001, 로에스, UL 인증과 QUALICOAT 인증서를 이끌었습니다. 우수하고 안정적 품질 때문에, 자사 제품은 항상 집에서 높은 명성과 해외를 즐기고, 30개국 이상까지 판매되었습니다.
폴리에스테르 수지 가지는 2000년에 설립되었고, 지금 80,000 톤 동안 연간 생산 능력과 2개 공장 (동완 공장과 다싱 공장)이 있고, 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다. 우리의 고객들은 아크조, PPG, 타이거, 프로텍, 일본, OXYPLAST, JOTUN, 셜윈, 발스퍼, SINTERPLAST, 등과 같은 많은 최고위층인 세계에서 파우더 제조들을 포함합니다.
우리는 끊임없이 "질이 삶이고 1등급 기술, 1등급 질, 1등급 비용과 1등급 브랜드를 고수하 "의 비즈니스 원리를 꾸준히 합니다. 우리는 함께 당신과의 빛나는 미래에 진척시키러 가기 위해 둘다 국내이을 위해 그리고 고객들 해외에서 서비스와 해결책의 전체 세트를 제공하고 좋아할 것이고 싶습니다.
