| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | KINTE |
| 인증: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| 모델 번호: | NH6688 |
| 최소 주문 수량: | 1000Kg |
| 가격: | negotiable |
| 포장 세부 사항: | 25Kg/PE 가방, 875Kg/Pallet, 17,500Kg/20GP |
| 배달 시간: | 10 근무일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 매년마다 80,000 톤 |
| 건조율: | 96/4 HAA 양생 유형 | 큐어링 요구조건: | 180C×15min |
|---|---|---|---|
| 산가 (mgKOH/g): | 19-24 | 점착성 (200C, mPa·s): | 5600±800 |
| 연화점: | 100~110C | 유리전이 임시.( C): | ~58C |
| 특성: | 저광 영화와 우수한 기계적인 특성 | 애플리케이션: | 건식 혼합 절차에 의한 저광 프리미드 분말 코팅을 위해 |
| 강조하다: | 마른 혼합된 폴리에스테르 수지,96/4 HAA는 폴리에스테르 수지를 혼합했습니다 |
||
96/4 HAA는 저광 분말 코팅을 위해 폴리에스테르 수지를 혼합했습니다
◎Introduction
NH6688은 건식 혼합 절차의 저광 폴리에스테르 / 프리미드 (96:4) 분말 코팅을 위한 포화된 카르복실 폴리에스테르 수지입니다.
파우더가 치료되기 전에 전통적 매트 분말 코팅은 음란을 형성하게 되는 파우더 생산 과정 동안 저온 반죽 공정이 있기 때문에 파우더의 품질을 감소시키는 경화 공정 동안 돗자리 효과를 달성하기 위해 마팅 가공제를 파우더에 더함으로써 매트가 깔립니다.
마른 혼합된 돗자리 분말 코팅은 동질적, 안정적 코팅 해설, 끓인 저항의 1시 1분 혼합에 따른 2 파우더를 통하여, 파우더의 빠르고 느린 (높은, 낮은 산가) 두 성분으로 만들어지고, 매우 저장 안정성과 더불어, 도료의 내후성과 역학적 성질을 향상시킵니다.
동시에, 건조 혼합 돗자리 방법은 더욱 분말 코팅의 원가를 감소시키는 생산 과정에서 매팅 에이젼트의 추가를 회피합니다.
◎Basic 특징
저광 영화
우수한 기계적인 특성
좋은 레벨링, 좋은 저장 안정성
좋은 내약품성, 좋은 안티-옐로윙
◎Recommend 체계화 :
| 체계화 | NH6381 | NH6688 | T-105 | 충전기 & 안료 | 레벨링제 | 벤즈이온 |
| 나 | 200 | ― | 15 | 150 | 2.4 | 1.2 |
| II | ― | 200 | 7.5 | 150 | 2.4 | 1.2 |
◎Specifications :

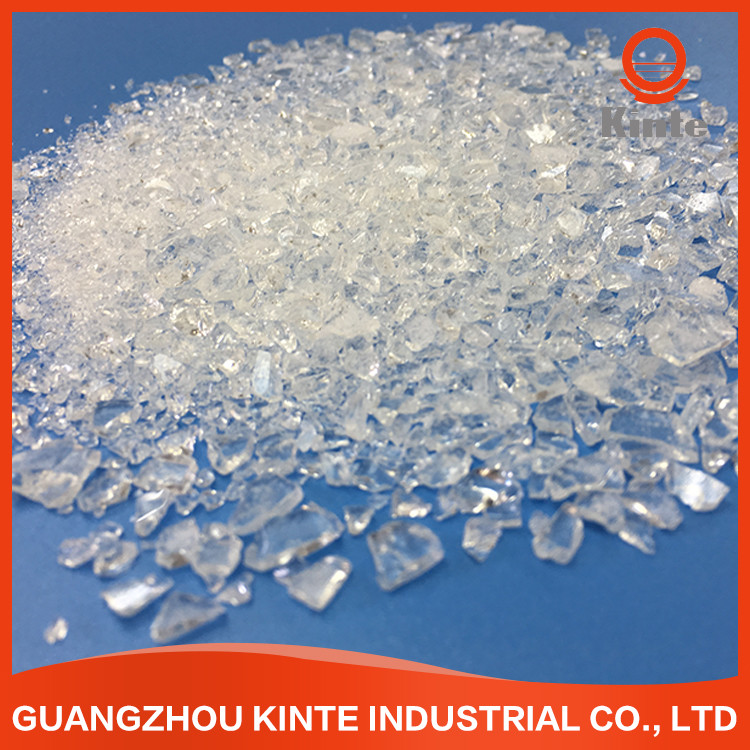

| 출현 | 연노란색 조각 |
| 색 (50% DMF) | ≤3 |
| 산가 (mgKOH/g) | 19~24 |
| 연화점 (C) | 100~110 |
| 유리전이 임시. (C) | ~58 |
| 융해 점도 (200C, 콘 / 플레이트, mPa·s) |
5600±800 |
| 180C (s, 4% XL552)에 있는 반응 |
250±30 |
| 큐어링 요구조건 | 180C×15min |
| 패키징 | PE 가방, 정미중량 25 킬로그램 ± 0.1 킬로그램 / 가방 |
◎Specifications II
| 압출 조건 | 2개 나사 압출기 | |
|
구역 I : 90~110C |
제2핵지대 : 110~120C |
|
| 혁명의 속도 | 500~1200rpm | |
| 파우더의 훌륭함 | <100μm | |
|
갈리는 것 전에 중량비 1시 1분과 혼합 압출물 I와 II. |
||
| 응용프로그램 조건 | 정전 용사와 함께 | 40~70KV |
| 도막 두께 | 50~80μm | |
| 기름을 뺀 냉간 압연 강철 | 0.5 밀리미터 | |
| 박막 특성 | 해설 (60') |
≤40% |
|
굽힘 (φ2mm) |
통과 |
|
|
접착제 (1mm, 등급) |
0 | |
| 펜슬 경도 | ≥1H | |
|
직접적인 충격 저항 |
통과 50kg·cm |
|
◎Remarks :
모든 폴리에스테르 수지는 비주석 (A), 반대 곤로 버너 (G), 마찰 총 (T)와 (F)를 안티-블루밍에 맞춤화될 수 있습니다.
◎Company 프로필 :
킨이트 재료 공학 사는 중국 기계 산업회사에 종속적입니다 (직접적으로 2021년에 세계의 상위 500 중에 284위를 차지하면서, 주요한 공기업이 SASAC에 의해 처리되었습니다). 전기 기구 연구소 Co., Ltd．가 (코드를 저장한 것이 차이나 내셔널 하에 국가적 첨단 과학 기술 기업입니다 : 688128), SSE 스타 시장에서의 상장 기업. 연구 개발과 생산과 환경적으로 우호적 코팅 (분말 코팅, 물위에 뜨는 산업적 코팅)과 분유 코팅 수지을 판매에 초점을 맞출 때, 회사는 중국의 환경적으로 우호적 코팅 산업의 세계적 시장 경쟁력을 향상시키는 것에 전념합니다. 지금 그것은 분말 코팅을 위한 폴리에스테르 수지와 더불어 중국의 환경적으로 우호적 코팅의 기술 발전에서 지도자와 창립자가 되었습니다!
우리는 ISO9001과 국제환경규격, ISO18001, 로에스, UL 인증과 QUALICOAT 인증서를 이끌었습니다. 우수하고 안정적 품질 때문에, 자사 제품은 항상 집에서 높은 명성과 해외를 즐기고, 30개국 이상까지 판매되었습니다.
폴리에스테르 수지 가지는 2000년에 설립되었고, 지금 80,000 톤 동안 연간 생산 능력과 2개 공장 (동완 공장과 다싱 공장)이 있고, 도로를 세계적 다양화된 개발에 개방하면서, 연간 생산 능력이 2020년 말까지 120000 톤에 도달했습니다. 우리의 고객들은 아크조, PPG, 타이거, 프로텍, 일본, OXYPLAST, JOTUN, 셜윈, 발스퍼, SINTERPLAST, 등과 같은 많은 최고위층인 세계에서 파우더 제조들을 포함합니다.
우리는 끊임없이 "질이 삶이고 1등급 기술, 1등급 질, 1등급 비용과 1등급 브랜드를 고수하 "의 비즈니스 원리를 꾸준히 합니다. 우리는 함께 당신과의 빛나는 미래에 진척시키러 가기 위해 둘다 국내이을 위해 그리고 고객들 해외에서 서비스와 해결책의 전체 세트를 제공하고 좋아할 것이고 싶습니다.
